Продолжаю думать мысль про линзы ксенонового ближнего в ПТФ. Очень уж место подходящее.

Саш, вот Кириллу придут линзы - начнем инсталяцию. Фотки естественно будут...

вот кстати как светят на Цивике тута --- Hella Micro DE, птф которые....цоколь Н3.

Это они с ксеноном?

по идее да.
почитай там.

Закончили фары, буду ставить.
Фотки, конечно, не супер, потому как с телефона. Но кое что понять можно.
Нажмите для просмотра прикрепленного файла Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Далi будэ...

В сравнении со стоком.
Нажмите для просмотра прикрепленного файла Нажмите для просмотра прикрепленного файла

Чума. Изошел на слюну.

Рыжий уголок просто вытащил?

Cерджилио - зачет! аккуратно сделано, красиво теперича ждем отзывы о свете....

да уголок легко и просто покинул свое место, его место заняла оранжевая лампочка с серебристой такой накладочкой спереди на колбе, Филипс делает.

когда забирал фары, свет смотрели на стене - светят неплохо. посмотрим как вживую.

Я, это, типа, ваще, ну, ётить, блин, тырбырдыр
Классссссссссссс

спасибо спасибо

Таки зеркальная Hella? Серега, поздравляю.... бленда родная?

да полированная/зеркальная Хелла, D2S Philips Plus, блоки кстати Hella (HELLA 5DV 007) тоже.



спасибо Миша. Бленда вроде не родная но стала как родная, отакая:

Ага, такие бленды, кажется можно заказать у Ромы (Romkas), или ещё где-то, но точно видел что они есть отдельно в продаже.

Денег поднакоплю буду такую же ставить.

бленды конечно найти можно - это не проблема.
вот зеркальную Хеллу найти - сложновато, но в принципе тоже можно.

пы.сы. я ждал какое то время, пока она приедет ... можно конечно AL (Бош поставить), я Кириллу уже рассказывал --- светит тоже очень достойно. Я говорю про Новый Бош. Ставится на Мерсы, Бимеры и т.д.



тыц

взято отсюда тыц

Бош поставили на Ланос. Фотки скопировал оттуда, бо там тупая система регистрации.

По фоткам понятно где и что Посему также стоит рассматривать AL при остутствии других вариантов.

Новую зеркальную Хеллу можно посмотреть еще и тут.

поставил
чуть позже фотки выложу, в том числе и ночью.

пы.сы. сказать что доволен - значит ничего не сказать

пара фоток, сорри за качество, с телефона:

ну и есчо немного.
на одной кстати видно как работает новый поворотник.

в общем заценяйте.

Вот и ниссан Тоне, собственой персоны...

А мне не нравиццо

отзыв принимается попробуем переубедить фотками света на дороге ночью, чуть позже

Серега, ещё дай оценку по сравнению с лампами Koito WB3

Мишаня, именно я лампами Който наверное не смогу -- потому как таких таких не тестил, вот с линзами Който думаю могу попробовать, но опять же....

Выложу что смогу.

Ты же вроде ставил себе?

Миш, отсоветовали эти лампы. Свет хороший, мощный, но светят куда зря. Корректор постоянно на -2 или -3, иначе на дороге ругаются.

А я б взял такие, да дорого.

По городу ездить - самое то - это не трасса, слепить не будешь.

да Миша забыл прикинь, уже забыл

короче разница огрОмная, можно сказать пропасть. Хелла заливает светом все пространство перед машиной и даже по ширине перекрывает 2-3 полосы. Также бьет вдаль хорошо.

Обработаю фотки и выложу.



я себе ставил, корректор в 0-ле был постоянно.
никто не ругался на дороге.

машина стоит под наклоном мордой вниз и немного влево завалена (не ровная площадка - поэтому правая сторона как бы выше немного), Корректор на ноле
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

Ближний
Нажмите для просмотра прикрепленного файла

Дальний
Нажмите для просмотра прикрепленного файла

Корректор на 3-чке.
Нажмите для просмотра прикрепленного файла


Настройка еще не закончена.

Пара фоток (эх доберусь я до нормального фотика - бо телефон не передает)
Ближний (корректор на 2 помоему):
http://fotkidepo.ru/?id=photo:519510


Дальний (корректор на 2 помоему):
http://fotkidepo.ru/?id=photo:519511


СТГ (расстояние де то метр + - ):
http://fotkidepo.ru/?id=photo:519512


Домик Дальнего (тоже де то метр):
http://fotkidepo.ru/?id=photo:519514

http://fotkidepo.ru/?id=photo:519513



Есть правда один момент над которым буду еще работать - устранение посторонних бликов от вторичного отражателя, который у нас длиной с целый колодец

Уже даже придумал как -- без повторной разборки и покраски Как закончу выложу так сказать фотки ДО и ПОСЛЕ.

Видна огромная работа.

Безукоризненно.

взял нормальный фотик:

Ближний:



дальний:


тут еще фоток добавил


Сравнение небольшое можно тут посмотреть

Галоген + ПТФ и просто ближний ксенон линза. Ниже пара аналогичных мест для сравнения так сказать. Все фоткалось на один и тот же фотик, тоесть телефон.

Серега, фотки супер Завидую белой завистью.....
Я смотрю отражатель не сильно резали. А крепили чем? Я так понимаю это термопистолет (судя по глянцу)?
Жаль фото процесса не делали....

Миша фото процесса в принципе делали, может позже получу фотки так выложу.
Отражатель резали вообще чуть чуть, только попку заднюю немного больше сделали, а так линза компактная и много вырезать под нее не нужно. Это не Който - для которых нужно кучу вырезов сделать, сбоку, снизу, сверху.

Крепили на 4-е винта/болта, потом после центровки и затяжки винтов, залили еще герметиком (по идее тем что клеют лобовые), места соприкосновения с отражателем. НО основная фиксация за счет винтов - герметик это уже доп. фиксация -- для большей надежности.

По работе -- к качеству крепежа пока претензий нет -- сидит жестко, не трясется. Мне нравится

Черный герметик кстати видно на некоторых фотках:
- http://fotkidepo.ru/?id=photo:523962
- http://fotkidepo.ru/?id=photo:523906


Сам модуль линзы справа сверху (слевыа снизу это Бош Нью AL):

Хелла с разными лампами: Филипс Коллор Матч и Филипс Плюс:



AL Бош Нью (Плюсы помоему):

У боша граница почетче....

у боша еще и свет шире по высоте. начинается как бы из под бампера.
а со ступенькой - она просто немного другая.

вообще оба модуля очень достойный свет выдают. у Хеллы кстати еще как фича на срезе ступеньки слегка синевой отдает, а издалека с небольшим фиолетовым оттенком.

Внесу свои 5 копеек в дело линзованого биксенона....
Угадайте чья фара? (Серега, молчи... я знаю - ты знаешь.... )

Нажмите для просмотра прикрепленного файла



А вот свет на стену с расстояния примерно как у тебя, Сергей...
Линзы Бош АЛ.

Нажмите для просмотра прикрепленного файла

Для сравнения свет зеркальной Хеллы Сергея.

Фотографии процесса установки есть. Они в стадии обработки. Как только появятся - сразу выложу на всеобще обозрение с коментариями.

знаю и молчу
а молодцы что покрасили отражатель

пы.сы. послушался таки меня -- хочется уже посмотреть фотки света на дорогу

Миша а что я увидел -- светодиодную линейку вокруг линзы ггг интересно уже посмотреть как светит.
завтра позвоню этому хорошему человеку и спрошу

кстати я сам думал про диоды но не захотел.


пы.сы. кстати закончил фиксить пару бликов от колодца вторичного -- теперь я доволен полностью

потому как наш длинный колодец - это небольшая проблема, потому как свет упирается в какой то угол этого колодца и бросает блик, правда он виден только если подъезажть близко. При движении никому не мешал, я проверял. На расстояниие в пару метров он уже уходит дальше и становится по бокам дороги. Меня это все равно муляло и не давало спокойно наслаждатся светом, посему начал морочится с поиском каких то ресничек. Сделал некое их подобие и наклеил на фару снаружи, кто то скажет - колхоз, да возможно но мне так спокойней и совесть чиста. Клеил молдинг, серебритсый такой )))


Было так:

http://fotkidepo.ru/photo/471055/30234eOLA...vZ2Y/531381.jpg



Видны уши (я их так назвал) справа и слева. Мелкие блики не страшны потому как никого не слепят.

Стало так:

http://fotkidepo.ru/photo/471055/30234eOLA...vZ2Y/531374.jpg




Кажется что очень ярко -- это просто я стою от стены ближе.

Вот так светит в оригинале:

http://fotkidepo.ru/photo/471055/30234eOLA...vZ2Y/531370.jpg


http://fotkidepo.ru/photo/471055/30234eOLA...vZ2Y/531371.jpg

Собстно сам фикс:




так кстати дальний:

http://fotkidepo.ru/photo/471055/30234eOLA...vZ2Y/531379.jpg




Позже заморочусь с ресничками дабы убрать полностью все блики, но кстати положа руку на серце могу сказать -- что те что остались не мешают никому. Смотрел кстати на машинах с заводским ксеноном, так там почти такие же есть. Был удивлен

Все фотки традиционно все еще тут.

пы.сы. кстати еще один вариант модульной оптики:

По поводу ангельских глазок вокруг линзы.... Поставили АГ прямо на отражатель. Светит плохо, да к тому же обнаружилось моргание несколькх светодиодов. Будем переносить кольцо на декоративный отражатель, заодно и моргание уберем.


Да, забыл отметить. Вся работа заняла около 24 часов. Причем установка самих линз, мне так показалось, заняла меньше времени, чем сборка и наведение марафета....

Это всегда так.

как линзы крепили - винтами?

Фотки отправлены Михаилу, надеюсь скоро выложит.

Итак.... начнем.....

Процесс снятия фары и её разборки приводить не буду, ибо уже освещалось в данной теме.

Устанавливаем отражатель на стапель. (Стапель надежно зафиксирован на столе)



Вставляем лампу и подключаем 12В. Отмечаем на стене СТГ.

Снимаем отражатель и обрезаем центральную часть.



Так же, прислонив линзу и подключив её к питанию, совмещаем СТГ с отмеченой на стене. Главное выдержать горизонт. Намечаем отверстия для крепления. Сперва нижние, т.к. они идут в упор к отражателю, а затем и верхние.

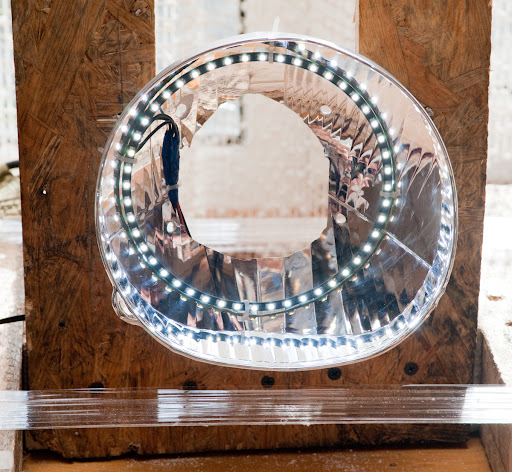

Примеряем колечко....



В ннашем случае получилось в итоге не очень хорошо. Будем переносить кольцо на внешний отражатель.

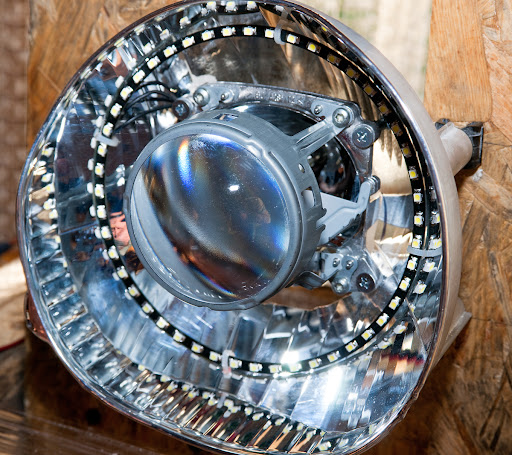

Вот линза установлена.

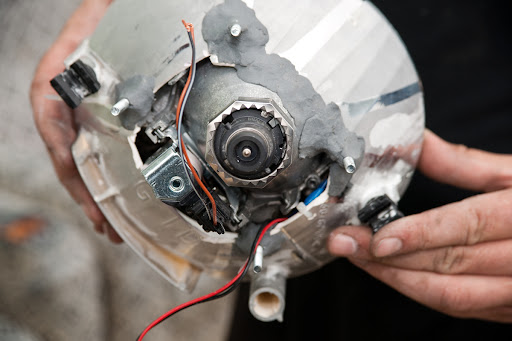

Линза крепилась на 4 винта и стопорилась самоконтрящимися гайками. подтягивая гайки регклировали СТГ. Дополнительно после сборки все было зафикировано холодной сваркой.



Вид на стену....

Ближний свет



Дальний....

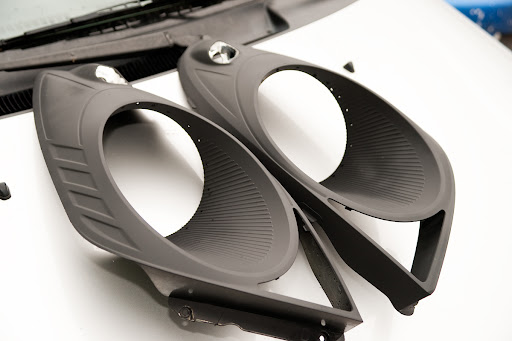

Воизбежание паразитных засветок внешний отражатель был покрашен в черный матовый цвет.



Ну, и на последок внешний вид.....

Я бы еще добавил что перед закреплением стапеля он выверялся по уровню и при закреплении сохранение уровня контролировалось....

а че - мне нравится
крепили также как и у меня - это самый оптимальный вариант.

поздравляю. кто следующий ? Мишаня ????

выложите еще фотки на дорогу -- интересно ж сравнить


все правильно - а по другому никак .
