в сеть авто.

Не, от батарейков
Поставил диоды в заглушки, спаял в параллель, подключил драйвер ШИМ LD9.
Питание от блока компьютера 12 В, несколько секунд и драйвер отключился , помоему от перегрева. Сделаю лучше через резисторы

странно, этот драйвер до 1,2 А выжимает, по моему 7 сид да в заглушке, максимальный ток 0,9 А.

Я конечно не великий спец в электрике, но светодиод горит не от протекающего через него напряжения, а от силы тока и сгорает он от перебора тока. Вот для для ограничения тока и ставится резистор.
Поправьте если не прав.

Прав....
Вчера сделали заглушки на 3-х чиповых smd5050 светодиодах и рассеивающих линзах... смотрится значительно лучше, нежели на 10мм светодиодах. издалека машина очень хорошо видна.

Я сам удивляюсь, драйвер выбирался именно из этого расчета.
Покопашись в инете выяснил, что данный драйвер применяют в основном в фонариках.
Используют 3 Li-on аккум. по 3.7 В максимум, а тут я ему дал 12 В, да еще с БП.
Вот к чему приводит нежелание сидеть с паяльником.
Все-таки соберу ШИМ сам,
вот такой
Нажмите для просмотра прикрепленного файла

или такой

Нажмите для просмотра прикрепленного файла


А эксперементировать ох как интересно

Миша, можно фото?

Ну и схемки Я б не стал так заморачиваться, чем вам не нравится LM 317, посмотрите тут написано интересно.

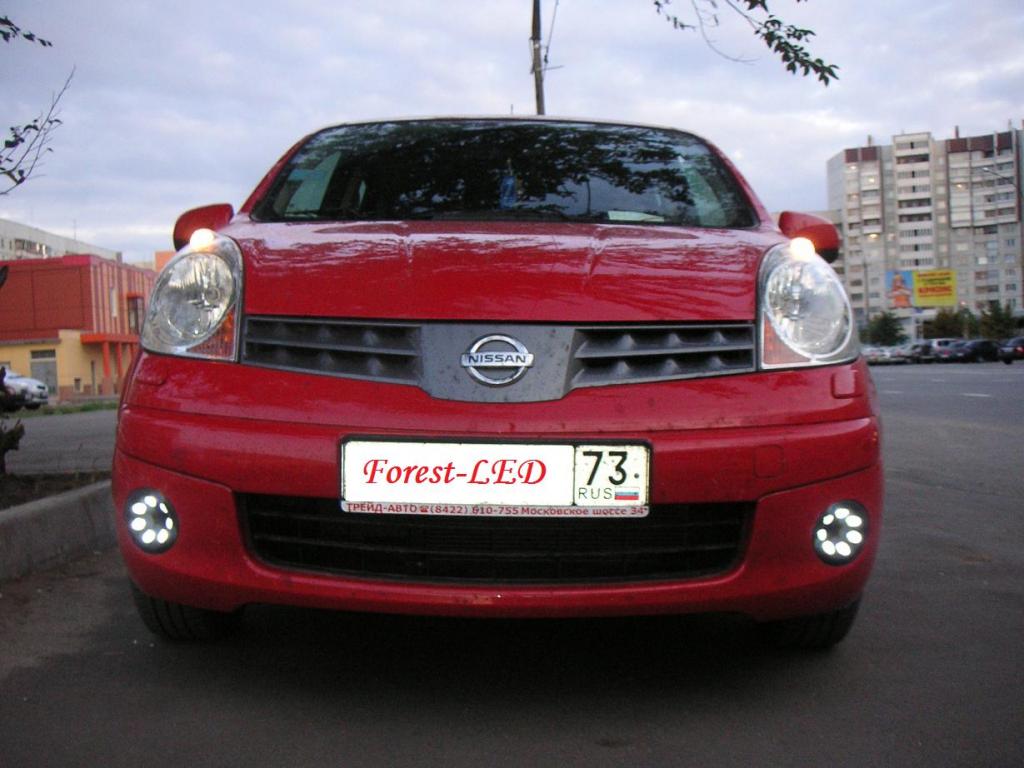

Машина не та, но светит и выглядит точно так же....

Миш, каналы подрезал?

конечно...

У зтих стабилизаторов разница между выходным/входным напряженим для стабильной работы должнабыть не менее 60%. Светодиодов нечетное кол-во, придется в параллель, ток большой, нужен радиатор.

Ну и схемки Я б не стал так заморачиваться, чем вам не нравится LM 317, посмотрите тут написано интересно.
[/quote]
Собрал 2 схемы для сравнения на LM317 и КР1006ВИ1, светодиоды 7 шт. в параллель, LM-ка без радиатора через 10 сек греется неимоверно, транзистор - голый корпус рука терпит. Единственно не замерил температуру корпусов микросхемы и транзистора (тестер в гараже, пробовал дома).
ШИМ по вот этой схеме:
Нажмите для просмотра прикрепленного файла

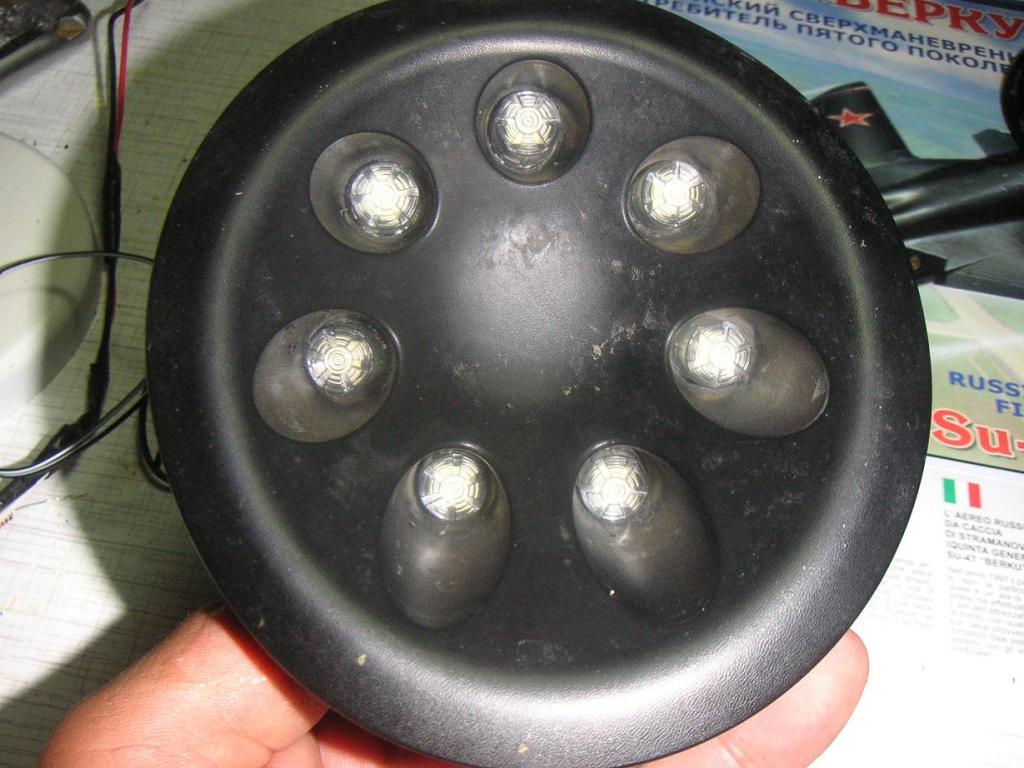

Заглушки получились так:
Нажмите для просмотра прикрепленного файла

Сделал сегодня фотки днем 11,30
Нажмите для просмотра прикрепленного файла

Как-то не очень ярко...

одного не пойму - зачем мудрить с микрухами?? поставь тупо диоды с сопротивлениями и делу конец..

делал что-то подобное на мерсе 202-м.. тупо одни диоды с сопротивлениями, но через месяц всеравно снял - надоело

Не очень ярко, это так кажется, снято днем около 12 час.
А резисторами эти светодиоды тоже пробовал, ставил 100 Ом 2 Вт, греются очень сильно.
Сегодня был пробный день.

У тебя в линейке сколько диодов стояло? Для одного LED 100 ОМ маловато будет - он и будет греться. Я конечно уже не помню как их считать. Года полтора прошло с тех пор как подсветку в багажник паял, но даже по памяти на 1 диод маловато.

Номиналы резистров можно вот сдесь посмотреть, подбирай в зависимости от сопротивления (Ом)

http://www.led119.ru/content/articles/index.php?article=2465

Вчера приобрел отличный наборчик для заглушек (диоды гиперфлюксы 4х чиповые, линзы, платы и резисторы). Спасибо Братцу Лису

Резисторы можно подобрать что они не будут греться, а лед драйверы для того чтоб они светили без градации в зависимости от напряжения сети бортового.

deykas а установку линз планируешь? Мне кажется с линзами (например LL2) буде козырнее!

В 163 посте заглушка уже с линзами. Фото со вспышкой.
Диоды включались так:
Нажмите для просмотра прикрепленного файла

LL2 маловаты 12 мм, резали (линзы не линзы Ø15 мм) лазером.
Минус в заглушках - разный угол раскрытия конусов, получается разная глубина установки от 10 мм до 19 мм, считая от среза с тыльной стороны заглушки. Лучшим вариантом будет как у Братца Лиса, подрезать пластик и ставить линзы вместе с платой светодиодов, т.е. комплектом.

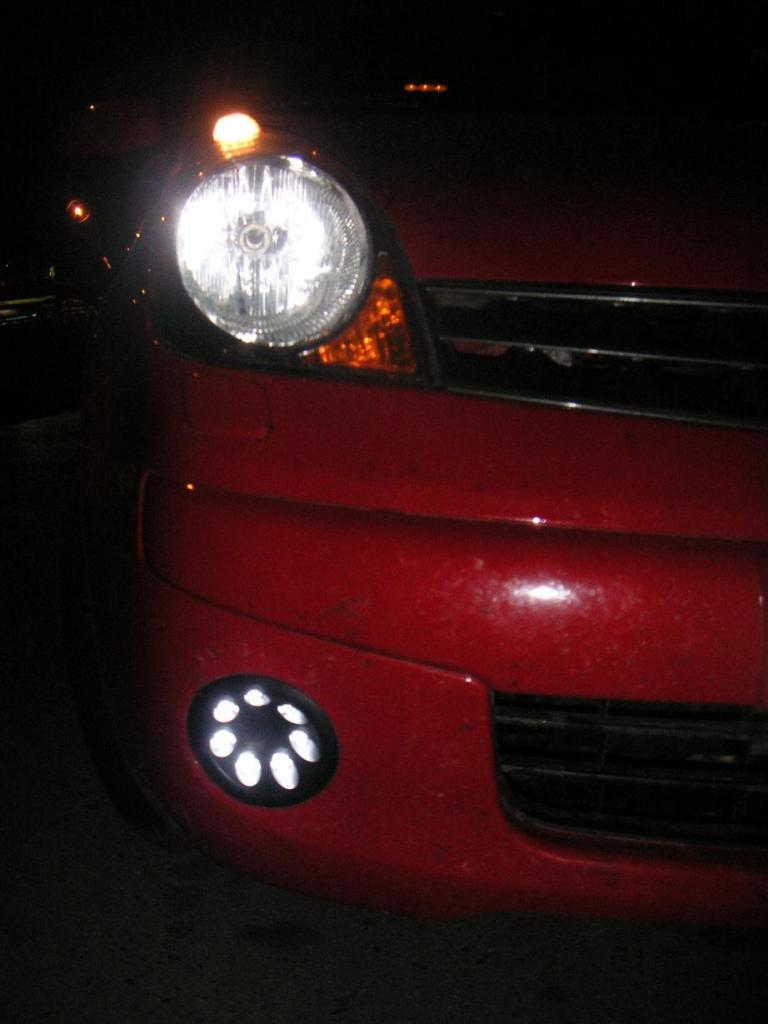

Вот сегодня сфоткал телефоном ок 9 вечера габариты+заглушки
Нажмите для просмотра прикрепленного файла

ближний+заглушки
Нажмите для просмотра прикрепленного файла

Конечно удачи вам в ваших тюнинг-поисках, но все же во мне говорит водитель.... дай бог, что бы ваши поделки не слепили водителей. ПТФ - это оптический прибор практически. И как будут светить LED... хотя мощность не та... что бы не слепить встречку. В моей альке я даже заморачиваться не стал и вставил ПТФ заводские... хотя можно было погемороиться и тоже влепить LED плату... но отрегулировать ее сложно (на альке чуть сложней с внедрением).

P.S. И забейте на драйверы ИМХО - резисторов, толково подобранных, более чем хватит.

Слепить не будут, свет идет над дорогой на небольшой высоте. Фото не передает реальной картинки

Хорошо получилось! Еше бы фоточку почетче!

Завтра попробую фотиком

Отлично у вас получилось продиодить заглушки. А вот в новых Енотах заглушки другие - сеточкой..... (((( Их никак нельзя на другие менять? Или уж легче противотуманки впендюрить сразу?

Готовлю сейчас вариант ДХО в противотуманках....

В выходные задиодил заглушки новыми диодами (гиперфлюксы) которые получил у Братца Лиса , Благодарю! вот еще не успел новую проводку проложить к заглушкам т.к. старая вышла из строя, новую буду прокладывать в гофре. До этого стояли обычные диоды 10мм., зимой почит все перегорели из-за повышенной влажности в пространстве бампера и недостаточной герметизации контактов диодов (герметик силиконовый почти весь поотваливался), Теперь использовал для герметизации термоклей.

Лучше эпоксидку....

Лис прав - термоклей вибрацию не любит!

Такие же заглушки, как у нового енота, стоят на рено сандеро. Будет чуть потеплее, да и времени побольше поставлю на рено. Уже решили по количеству диодов, обязательно нечетное. 6 будет смотрется как звезда Давида, 8 - 2 квадратика. Лучшее кол-во 7, как у нас, 9 - не будет похоже на note.
диоды скорее всего поставим как у меня, сверлим отверстия d=8 мм, и клеим диоды.

Мне кажется что с новыми заглушками диоды будут не очень красиво смотреться...... Как будто в сетку огоньков понатыкали...... Или я не прав?

Просто понатыкать - это слишком просто.... можно, например, сделать заглушки гладкими, а вот уже после этого изголяться над ними

Ну да, я читал...... или по кругу или буковку какую выложить.... розочку))))) Череп, кости
А есть светодиоды которые цвет меняют? Допустим - белый...........желтый.......голубой..........синий.....
И обратно. Прикольно наверное было бы))) Останавливает гаишник - мол "у вас фары нештатного цвета", а ты ему - "А где? Они же белые"))))

Есть бело-желтые....

А давайте в новом еноте светодиоды стеклышком прикроем!

есть полноцветные диоды любой оттенок дадут но к ним нужен контроллер

У полноцветных (Я так понимаю речь идет о RGB светодиодах) яркость не ахти.... не пойдут они в заглушки, разве что как габариты...

Думаю обсуждение вставки диодов в заглушки ушло далеко в утопию, установка цветных диодов не только бред но и порой является нарушением техрегламента(за исключением желтого и белого). В случае с заглушками на рестайле, типа с рисунками соты, дело обстоит по другому, просто не понавтыкаешь... Получится не очень, закрывать стеклом тоже идея... но если при таком стечении обстоятельств просто использовать вот такие.

Выкладываю фотки. Два диода после сборки не включились, переделаю
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Дык проверять нужно прежде чем втыкать! Или от батарейки или от БП компа. ЧЕго сто раз снимать ставить.

А диодики проверял перед напайкой все горели? Скорее всего напутал с коммутацией.

Проверял все рабочие , Один контакт недостаточно припоял.

Кстати, повезло тебе с выбором клея!
Термоклей отодрать несложно... заодно появился повод на эпоксидку поменять... только проверяй сразу, а то эпоксидку отдирать сложнее
Ты через контроллер подключал или просто через резисторы?
Может полярность перепутал на 2-х LED?!

Клей держится крепко на счет эпоксидки подумаю, спс!

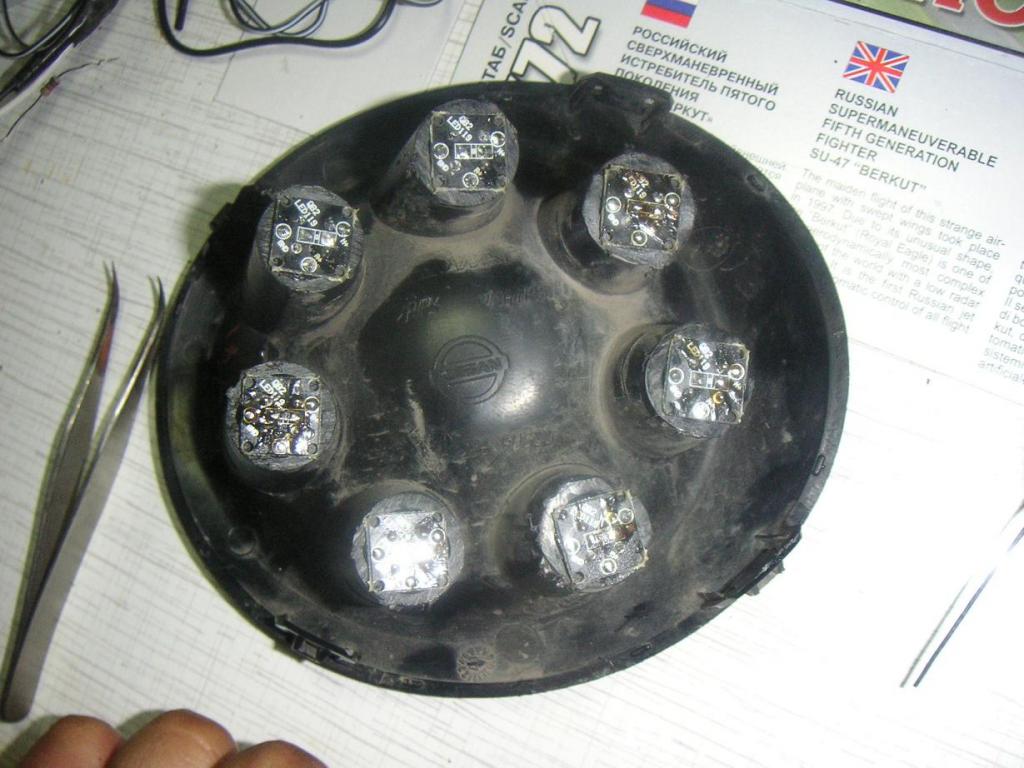

Подключал через резисторы, их видно на фотке №3,
С полярностью ОК, один контактик неочень.

Ну, тогда вообще все просто.... Я так понимаю стеклышки вставлял? Смотрится очень недурственно!!

Он и будет держать... пока новый!
Термоклей реально очень не любит вибрации и со временем может отвалиться!
Лучше все же на эпоксидку - это один раз склеил и забыл!

сделал из прозрачного пластика, вырезал из крышки от СD-диска, да материал достаточно хрупкий, требует аккуратной обработки. Вставил в отверстия заглушек (вертикально) по контуру проклеил супер клеем, получилось герметично. Результат мне оч. понравился по сравнению с предыдущей моей версией диодов!

Не знаю, почему такое предубеждение против термоклея. У меня предыдущие диоды стояли на нем, когда надумал заменить на другие, замучался отковыривать.
