Варианты подсветок в нашем авто, Или доделываем за Ниссан Опции

[Lorp]

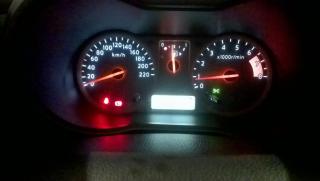

Вот фотка. По фото не так воспринимает, на деле просто атас. По магнитолу понятно, спасибо. Жаль что мои диоды не поместятся, может их шлифануть .
Так сколько диодов в магнитоле?

Сообщение отредактировал Lorp - 23.2.2016, 8:39

[Ozzy-Kiev]

Светодиодный свет с таких ракурсов плохо передается, сам проходил.
Попробуй в макро режиме, должно намного лучше получиться.
Например как это:

https://b-a.d-cd.net/6175e7as-960.jpg

https://f-a.d-cd.net/62f5e7as-960.jpg

[Lorp]

Я раз пять пробовал. И со вспышкой, и без, и на люстре с прискоком. Это всё на что способен мой телефон. С праздником, мужики!

[Братец Лис]

Теперь-магнитола на очереди и климат. Сколько диодов в магнитолу надо двухдиновую Клару с чейнджером?

в магнитоле светодиоды не 3528, а мелкие чтото вроде 1608, большие 3528 туда не впаять имхо

В магнитоле 51 светодиод, и да, там не 3528, а 1608, хотя я умудрился первый раз и 3528 поставить, но гемора поимел выше крыши.

[Lorp]

Не фига себе 51, это же целый день паять. Ну для начала надо диодики найти. А у диодов площадки уже лужёные или надо лудить?

[Братец Лис]

Да, лудить ничего не надо... посмотри. в этой теме есть фото по разборке магнитолы, я выкладывал.

Во, нашел.... смотри тут

[Lorp]

Вот спасибо, вот хорошо. Только у меня мафон другой вроде, у меня на 6 дисков. Там по другому, да? Я в электронике туго очень разбираюсь, но паять люблю. Панельку паял только убедившись , что я это смогу. А тут куча диодов и прочих премудростей. Если где-то накосячу, просто не смогу исправить и поэтому есть опасения. Но, блин, очень хочется, очень

[Братец Лис]

на 6 и на 1 диск не отличаются по передней панели, в подсветке точно. Я вроде даже менял одну панель на другую.

[Lorp]

Спасибо, буду пока диоды подыскивать.

[Ozzy-Kiev]

Кто знает больше меня, прошу совета:

Где проходит линия габаритов от задних плафонов на передок?
По нижнему правому порогу?
Если да, то киньте пжл распиновку колодки, на которую это приходит с багажника и стыкуется (как я предполагаю) под правойтреугольной заглушкой в районе ног переднего пассажира.

И левый габарит стыкуется с правым или потом отдельно по левому порогу идет к водительским ногам?

Нужно габариты цепануть и вывести в двери.
Постоянный плюс на них есть. Нужен отключаемый минус или уже оба габаритных + и -.

[День]

Нужно габариты цепануть и вывести в двери.
Постоянный плюс на них есть. Нужен отключаемый минус или уже оба габаритных + и -.

А какой смысл в этом в привязке к габаритам? Не проще на концевик двери завести как я делал в подсветке дверей?

[Ozzy-Kiev]

В том то и смысл что я запланировал не двери подсвечивать, где питашка пропадает от концевиков. Подсветка у меня в дверях есть от линии вежливой подсветки салонных плафонов.

Мне нужен именно габарит, что бы подсветить одиночные кнопки управления стеклоподьемниками.
На их колодки кнопок приходит постоянный плюс, не габарит, т.к. питашка в нем появляется когда ключ в замке в положении ON или Engine. Т.е. при переключении день/ночь левым подрулевым, питашка там постоянна.
Мне нужен отключаемый минус, который зависит от габаритов.
Но если в габаритной линии пропадает плюс а не минус, тогда придется тащить не только минус, но и плюс именно габаритный.
И все ради того, что бы подсветка в кнопке стеклоподьемника включилась именно при включении габаритов, а не светила на постоянке днем.

Поосто не хотелось бы брать габариты от кнопок ESP, омывайки и т.п. и тащить под торпедой и потом к дверям...

[Ozzy-Kiev]

Упустил один момент. Плюс в колодке кнопки стеклоподьемника питает не только светодиод в кнопке, но и сам стеклоподьемник, поэтому замещение этого плюса плюсом от габаритов не получится. Инпче стеклоподьемник будет работать только нлчью
Нужен тогда только габаритный минус.
Отключаемый он или нет, смогу прозвонить только на выходных, как машину вскрою.

[День]

Какое-то извращённое чувство прекрасного - конечно придётся питать релюшку, которая будет жрать куда больше чем малюсенький светодиод в кнопке.

[DVN]

С магнитолы сигнал габаритов взять не проще?

[Ozzy-Kiev]

Так о том-то и речь!
Взять габариты не с кнопок, не с шарманки, а откуда-нибудь поближе к дверям.
С той линии, по которой от задних плафонов идет жгут по порогам к торпеде и где-то в передних ногах садится на колодки.
Именно это было бы идеальным вариантом.


Всё, вопрос решён. Обойдёмся без габаритного минуса Даже шнурок тащить не нужно будет!

Сообщение отредактировал Ozzy-Kiev - 19.8.2016, 17:26

[День]

Решил сделать подсветку ручек как у Алексея75, взял его рецепт и получилось вот так.

Подсветку делаю незатейливую мягкую чтобы только ночью и было видно. Взял вот такие светики.


Сверлил со смещением вниз, относительно расположения мягкого упора ручки.


Светик вставляется с натягом, но сажать его надо будет всё равно на суперклей.


Сзади сверлится отверстие 5,5мм.


Подключение делаю через разъём компьютерного вентилятора. Закрепляю его прям на корпусе ручки таким способом.


Затем спаиваю "кобру" - резистор и светодиод.


Укладываю светодиод, но решил его не вклеивать, а заплавить пластиком.




Изнутри тоже заплавляю


Проверяю работу ручки. В самой рукоятке сделана выборка напротив светодиода.


Осталось поставить на машину и запитать от разъёма стеклоподъёмника - у меня там всегда плюс.

[Ozzy-Kiev]

А это по кнопкам пассажирских стеклоподъёмников добавлю, тоже как вариант подсветки в ниссане:
http://www.clubnote.ru/forum/index.php?showtopic=22069

[День]

Для подключения нашёл ответные разъёмы от каких-то кулеров, интересно что на разъёме есть маркировка 12В - их и запользовал.


В итоге отвод на ручку двери выглядит следующим образом. Подключение сделал на первый пин где у меня всегда плюс и два последних - чередующийся минус кнопки стеклоподъёмников с развязкой диодами. Ну и дополнительный проводок постоянного минуса для будущей подсветки пассажирской кнопки не забыл.


Уже днём на задних сиденьях с тонировкой еле заметна подсветка.




Побоялся что получится слишком ярко, но нет, ночью получилось очень мягкая подсветка не кричащая - "я здесь, я ручка, возьми меня!"


Цвет получился практически как штатная подсветка, теперь ночью можно легко найти ручку двери и нет необходимости шариться по обивке.


К сожалению в этот раз не расчехлял штатив, так что оценить как светит можно условно по этой фотографии водительской двери. Как приедут кнопочки с подсветкой - сделаю нормальные фотографии в темноте.

[День]

Да, пассажиры сегодня оценили, ооочень понравилось
Жду кнопки с подсветкой что б вообще пищали от восторгу
