> Тюнинг фар, Варианты реализации (линзованный BiXenon и BiLED, ангельские глазки и
Братец Лис
сообщение 2.4.2013, 9:38
Сообщение #461


Енот-полоскун
*******

Группа: Супермодераторы
Сообщений: 6 719
Регистрация: 14.6.2008
Из: Страшный город Ярославль



Я и хотел вид снаружи. Внутри и так все понятно.


______________________________________
NOTE 1.6 MT (2006)
Tekna
Светло-коричневый - C30/M
--------------------

А вот что бы ещё затюнить.... ?


Бортовой журнал
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
axelroses
сообщение 2.4.2013, 9:51
Сообщение #462


Енот-полоскун
*******

Группа: Модераторы
Сообщений: 2 350
Регистрация: 27.3.2007
Из: г. Ухта, Республика Коми *** Жемчужина Севера ***



Тебе-то понятно, конечно. Ты же делал... biggrin.gif
А, вот, для меня, например, стало откровением, что блок розжига имеет внутренние разъёмы на "пузе" и врезается в стенку фары с герметизацией шва. wink.gif
И снаружи этого никак не увидеть... Только изнутри. Я почему-то думал, что это совершенно автономная коробочка.
А задник установленной на машину фары, пожалуй, я даже сегодня, выйдя на обед, сфотографировать и выложить в альбоме смогу. dirol.gif


______________________________________
NOTE 1.6 MT (2007)
Tekna
Черный - Z11/M
--------------------
******************** Nissan NOTE Sport HR16DE, 5MT, 2006MY, "нЭ совсЭм бЭлый" (Black Z11), Exclusive Edition ********************
***** Land Rover FREELANDER 2, DW12CTED SD4, 6AT, 2013MY, Santorini Black, SE + Dynamic Black (люк, черная кожа, обвес, RKPX6) *****
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
axelroses
сообщение 2.4.2013, 12:50
Сообщение #463


Енот-полоскун
*******

Группа: Модераторы
Сообщений: 2 350
Регистрация: 27.3.2007
Из: г. Ухта, Республика Коми *** Жемчужина Севера ***



Смог... smile.gif Хотя погодка сейчас на улице отнюдь не весенняя.
Валит снег и дует сильный ветер. А вчера уже почти весна была... sad.gif

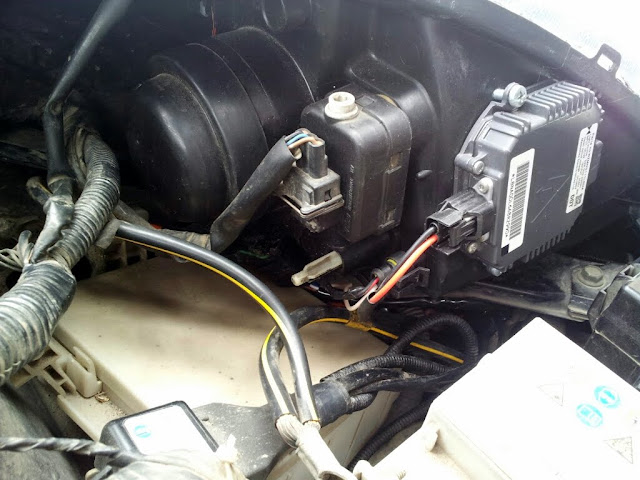

Правая фара (вид из-под капота)

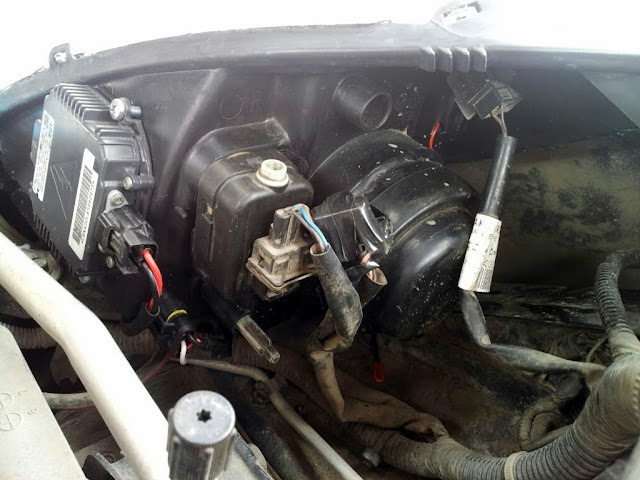

Левая фара (вид из-под капота)


Фотографии сделаны и выложены с планшета.
Потому не так аккуратно, как обычно... Извините, уж.


______________________________________
NOTE 1.6 MT (2007)
Tekna
Черный - Z11/M
--------------------
******************** Nissan NOTE Sport HR16DE, 5MT, 2006MY, "нЭ совсЭм бЭлый" (Black Z11), Exclusive Edition ********************
***** Land Rover FREELANDER 2, DW12CTED SD4, 6AT, 2013MY, Santorini Black, SE + Dynamic Black (люк, черная кожа, обвес, RKPX6) *****
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Братец Лис
сообщение 2.4.2013, 13:09
Сообщение #464


Енот-полоскун
*******

Группа: Супермодераторы
Сообщений: 6 719
Регистрация: 14.6.2008
Из: Страшный город Ярославль



Позвольте поясню...
Итак, блок розжига расположен на корпусе фары. Т.е. вход блока снаружи, а выход на лампу изнутри. Чуть ниже корректора добавлен герметичный разъем, через него питаются шторка дальнего и колечко. Внутри фары расположен ШИМ-контроллер питания колечек.
Отверстие для лампы удлинено и расширено трубой от водостока (иначе корпус фары мешал регулировке). В итоге потом была доработана эта конструкция, опять-таки в угоду регулировок. Но можно, в принципе, обойтись и без удлинителя, так уж получилось в этой фаре, на будущее просто учту этот момент.
В итоге к фаре подходят два аккуратных разъема. Всё остальное спрятано внутри. Причем переделка на штатную проводку занимает меньше минуты. Достаточно разъединить пару разъемов.


______________________________________
NOTE 1.6 MT (2006)
Tekna
Светло-коричневый - C30/M
--------------------

А вот что бы ещё затюнить.... ?


Бортовой журнал
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Shaft
сообщение 2.4.2013, 14:30
Сообщение #465


Енот-полоскун
*******

Группа: Модераторы
Сообщений: 6 810
Регистрация: 8.5.2008
Из: Одесса-Мама



вообще по заводу блоки розжига предусмотрены по креплениям пОд фарой, а не сбоку smile.gif
но это не существенно по сути.
просто очень уж на виду они - как три тополя на плющихе biggrin.gif


______________________________________
Другой автомобиль (2002)
--------------------
Модератор - обитая тканью доска, закрывающая сверху пианино с целью приглушения его звука.
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Братец Лис
сообщение 2.4.2013, 14:36
Сообщение #466


Енот-полоскун
*******

Группа: Супермодераторы
Сообщений: 6 719
Регистрация: 14.6.2008
Из: Страшный город Ярославль



Ты совершенно прав, но только на японских фарах... Там да, место как раз под такой блок предусмотрено. У нас же корпус фары чуть другой? он выпуклый и этим местом как раз на телевизор ложится... Естественно я первым делом пытался пристроить их под фару.
вот смотри... Это европейская фара


А это японская



______________________________________
NOTE 1.6 MT (2006)
Tekna
Светло-коричневый - C30/M
--------------------

А вот что бы ещё затюнить.... ?


Бортовой журнал
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Shaft
сообщение 2.4.2013, 15:45
Сообщение #467


Енот-полоскун
*******

Группа: Модераторы
Сообщений: 6 810
Регистрация: 8.5.2008
Из: Одесса-Мама



та да - я сам же крутил их ))
там по сути просвет небольшой есть НО его недостаточно для блока.
особенно если толстые блоки smile.gif


______________________________________
Другой автомобиль (2002)
--------------------
Модератор - обитая тканью доска, закрывающая сверху пианино с целью приглушения его звука.
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Братец Лис
сообщение 2.4.2013, 15:58
Сообщение #468


Енот-полоскун
*******

Группа: Супермодераторы
Сообщений: 6 719
Регистрация: 14.6.2008
Из: Страшный город Ярославль



Да и проводка от блока не дотянулась бы, если поглубже сдвинуть к переду.... может на Хеллах 5 можно реализовать блок снизу или посмотреть ещё какие блоки тонкие.


______________________________________
NOTE 1.6 MT (2006)
Tekna
Светло-коричневый - C30/M
--------------------

А вот что бы ещё затюнить.... ?


Бортовой журнал
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
axelroses
сообщение 2.4.2013, 21:47
Сообщение #469


Енот-полоскун
*******

Группа: Модераторы
Сообщений: 2 350
Регистрация: 27.3.2007
Из: г. Ухта, Республика Коми *** Жемчужина Севера ***



Цитата(Братец Лис @ 2.4.2013, 9:37) *
Леш, выложи ещё фотки как переделан корпус фары. и установлен блок розжига.
Вот, покопался в архивах и нашёл-таки ещё фото модернизированной фары с обратной стороны.
Успел сфотографировать в то время, когда Миша нёс её на мою машину устанавливать. smile.gif


______________________________________
NOTE 1.6 MT (2007)
Tekna
Черный - Z11/M
--------------------
******************** Nissan NOTE Sport HR16DE, 5MT, 2006MY, "нЭ совсЭм бЭлый" (Black Z11), Exclusive Edition ********************
***** Land Rover FREELANDER 2, DW12CTED SD4, 6AT, 2013MY, Santorini Black, SE + Dynamic Black (люк, черная кожа, обвес, RKPX6) *****
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
gnom 72
сообщение 5.4.2013, 15:10
Сообщение #470


Кошачья белка
****

Группа: Пользователи
Сообщений: 72
Регистрация: 25.3.2013
Из: Ярославская обл. г.Рыбинск



Кольца и палочки есть у авиамоделистов.
Вот:
http://www.parkflyer.ru/product/182171/
http://www.parkflyer.ru/product/182172/
http://www.parkflyer.ru/product/182174/
http://www.parkflyer.ru/product/182170/
http://www.parkflyer.ru/product/182173/
http://www.parkflyer.ru/product/182172/
Кольца 100-165мм
http://www.parkflyer.ru/product/693846/
http://www.parkflyer.ru/product/693843/
http://www.parkflyer.ru/product/693844/
http://www.parkflyer.ru/product/693847/
http://www.parkflyer.ru/product/694212/
http://www.parkflyer.ru/product/693848/
http://www.parkflyer.ru/product/693839/
http://www.parkflyer.ru/product/693845/
http://www.parkflyer.ru/product/693838/
http://www.parkflyer.ru/product/693848/



______________________________________
NOTE 1.6 MT (2007)
Comfort
Синий - BV4/M
--------------------
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
axelroses
сообщение 5.4.2013, 20:44
Сообщение #471


Енот-полоскун
*******

Группа: Модераторы
Сообщений: 2 350
Регистрация: 27.3.2007
Из: г. Ухта, Республика Коми *** Жемчужина Севера ***



Цитата с того сайта: "Волоконно-оптический светопроводник... Излучает очень яркий свет на конце трубки, которую вы можете направить в любом направлении".

Подойдёт только для декорации, но никак не для освещения. dirol.gif

Цитата с того сайта: "Светодиодное кольцо со встроенным контроллером и 10 различными режимами свечения, выбираемыми посредством переключателя".

Жидковаты светодиодики, да и стоЯт очень редко. Рассеивателей вовсе нет. sad.gif Бледные колечки, в общем, будут меркнуть на фоне основного света.
Для сравнения, в каждом кольце вокруг 3"-линз BOSCH AL в фарах, сделанных мне Мишей,
установлено 111 сверхъярких белых светодиодов поперёк кольца и практически вплотную друг к другу. Вот они-то и светят! victory.gif
А эти (по ссылкам) для освещения также не подойдут. Только для декорации. dirol.gif

А так ссылки интересные... friends.gif И недорого. good.gif


______________________________________
NOTE 1.6 MT (2007)
Tekna
Черный - Z11/M
--------------------
******************** Nissan NOTE Sport HR16DE, 5MT, 2006MY, "нЭ совсЭм бЭлый" (Black Z11), Exclusive Edition ********************
***** Land Rover FREELANDER 2, DW12CTED SD4, 6AT, 2013MY, Santorini Black, SE + Dynamic Black (люк, черная кожа, обвес, RKPX6) *****
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
выпъ
сообщение 14.4.2013, 14:26
Сообщение #472


Барбадосский енот
*****

Группа: Пользователи
Сообщений: 383
Регистрация: 29.8.2012
Из: города на 3 буквы



Лис а как лучше крепить маску на линзу? холодной сваркой? желательно что-бы разборно и крепко было...мало ли


______________________________________
NOTE 1.4 MT (2012)
Luxury + Опции
Темно-серый – KAD/M
--------------------
Автоэкспертиза, оценка движимого и недвижимого имущества, в ЛС
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Братец Лис
сообщение 14.4.2013, 15:25
Сообщение #473


Енот-полоскун
*******

Группа: Супермодераторы
Сообщений: 6 719
Регистрация: 14.6.2008
Из: Страшный город Ярославль



Вообще-то маска должна защелкиваться на линзу. В Лешином случае она не защелкивалась, по этому приклеивалась....


______________________________________
NOTE 1.6 MT (2006)
Tekna
Светло-коричневый - C30/M
--------------------

А вот что бы ещё затюнить.... ?


Бортовой журнал
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
выпъ
сообщение 14.4.2013, 15:47
Сообщение #474


Барбадосский енот
*****

Группа: Пользователи
Сообщений: 383
Регистрация: 29.8.2012
Из: города на 3 буквы



в моем случае тоже плохо защелкивается...точнее одна более-менее вторая не держит вообще


______________________________________
NOTE 1.4 MT (2012)
Luxury + Опции
Темно-серый – KAD/M
--------------------
Автоэкспертиза, оценка движимого и недвижимого имущества, в ЛС
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
axelroses
сообщение 17.4.2013, 7:53
Сообщение #475


Енот-полоскун
*******

Группа: Модераторы
Сообщений: 2 350
Регистрация: 27.3.2007
Из: г. Ухта, Республика Коми *** Жемчужина Севера ***



Изначально маска на корпус линзы была приклеена на тоненькую полосочку эпоксидки... От вибрации отвалилось. sad.gif
Теперь переделал. dirol.gif Каждая бленда приклеена на клей Момент-Кристалл (прозрачный гелевый) и прихвачена тремя тоненькими пластиковыми хомутиками равномерно по периметру.
Надёжно! good.gif

ЗДЕСЬ единственное из многих, рабочее фото, на котором хоть как-то заметны эти чёрные пластиковые хомуты-стяжки.
Концы их ещё не обрезаны для понимания их расположения (вниз, на С-З и на С-В с промежутками по 60°). После обрезки их концов увидеть стяжки в собранной фаре затруднительно...
Стяжки продеты снаружи сквозь прорези в пластиковой бленде, затем в технологические отверстия в металлическом корпусе линзы и снова выведены сквозь прорези в пластиковой бленде.
Было непросто продеть их таким образом... crazy.gif Особенно вытащить потом концы наружу и затянуть равномерно. Но надо!
Непосредственно перед этим прилегающие поверхности корпуса линзы и бленды смазаны клеем типа Момент-гель (остаётся эластичным после высыхания).


______________________________________
NOTE 1.6 MT (2007)
Tekna
Черный - Z11/M
--------------------
******************** Nissan NOTE Sport HR16DE, 5MT, 2006MY, "нЭ совсЭм бЭлый" (Black Z11), Exclusive Edition ********************
***** Land Rover FREELANDER 2, DW12CTED SD4, 6AT, 2013MY, Santorini Black, SE + Dynamic Black (люк, черная кожа, обвес, RKPX6) *****
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
выпъ
сообщение 16.6.2013, 16:43
Сообщение #476


Барбадосский енот
*****

Группа: Пользователи
Сообщений: 383
Регистрация: 29.8.2012
Из: города на 3 буквы



Наконец-то, дошли руки до фар. smile.gif
Линзы 3", кольца самопальные, 54 диода 3528. Пока что ещё не работают, надо драйвера и блок управления спаять.
Всё-таки охота датчик света использовать, надеюсь, за следующию неделю сделаю, если будет время.

Смысл такой. Переключатель на автомате, пока светло - работают только кольца (в принципе, в стоке когда светло ничего не светится), а как стемнело, так включаются фары и гаснут кольца, или когда вручную включить фары, то погаснут кольца. Кольца гаснуть будут с задержкой 7-10 сек, чтобы не моргали, когда дальним моргаешь.


______________________________________
NOTE 1.4 MT (2012)
Luxury + Опции
Темно-серый – KAD/M
--------------------
Автоэкспертиза, оценка движимого и недвижимого имущества, в ЛС
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Братец Лис
сообщение 16.6.2013, 17:48
Сообщение #477


Енот-полоскун
*******

Группа: Супермодераторы
Сообщений: 6 719
Регистрация: 14.6.2008
Из: Страшный город Ярославль



С датчиком света не всё так просто. sad.gif Там сигнал импульсный, насколько я понял...
Просто реле нормально замкнутое поставь, размыкание по включению ближнего + конденсатор (для задержки выключения).


______________________________________
NOTE 1.6 MT (2006)
Tekna
Светло-коричневый - C30/M
--------------------

А вот что бы ещё затюнить.... ?


Бортовой журнал
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
выпъ
сообщение 16.6.2013, 20:05
Сообщение #478


Барбадосский енот
*****

Группа: Пользователи
Сообщений: 383
Регистрация: 29.8.2012
Из: города на 3 буквы



да там просто все, пару транзисторов с релюхой да таймер 555


______________________________________
NOTE 1.4 MT (2012)
Luxury + Опции
Темно-серый – KAD/M
--------------------
Автоэкспертиза, оценка движимого и недвижимого имущества, в ЛС
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Братец Лис
сообщение 16.6.2013, 20:15
Сообщение #479


Енот-полоскун
*******

Группа: Супермодераторы
Сообщений: 6 719
Регистрация: 14.6.2008
Из: Страшный город Ярославль



Ну, или так...


______________________________________
NOTE 1.6 MT (2006)
Tekna
Светло-коричневый - C30/M
--------------------

А вот что бы ещё затюнить.... ?


Бортовой журнал
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
выпъ
сообщение 7.7.2013, 14:42
Сообщение #480


Барбадосский енот
*****

Группа: Пользователи
Сообщений: 383
Регистрация: 29.8.2012
Из: города на 3 буквы



не подскажите, где под капотом есть плюс от зажигания?


______________________________________
NOTE 1.4 MT (2012)
Luxury + Опции
Темно-серый – KAD/M
--------------------
Автоэкспертиза, оценка движимого и недвижимого имущества, в ЛС
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+

41 страниц V « < 22 23 24 25 26 > »
Ответить в эту темуОткрыть новую тему
2 чел. читают эту тему (гостей: 2, скрытых пользователей: 0)
Пользователей: 0





Текстовая версия Сейчас: 14.6.2025, 0:24
