Милчеловек я же русским по белому писал "днём в кач ходовых огней" или вас и днём кроме солнца чёто слепит?А быть заметным на дороге днём это никакого колхоза или у вас по другому?

А самому днем ксеноном по глазам никто не светил?

[Absorb]

Индикатор включения передних ПТФ в виде зеленой фары со спущенным световым потоком на щитке приборов включается вне зависимости есть или нет ПТФ, по крайней мере у меня так было. При переделке основная ошибка это напайка делается высостой не соответсвующей остальным "выпуклостям" на контактной площадке, лучше напаять по больше, а потом положив мелкую наждачку на ровную плосткость, идально в данном случае будет стекло, на ней выровнять относительно остальных, вторая ошибка прорезь, делается не совсем там, для того чтоб не ошибиться нужно сопоставить беговою дорожку с контактной площадкой и вращать друг относительно друга прослеживая как и в каком положение происходит соединение цепей, самый верный способ для проверки на корректность работы подрулевика после переделки это простая прозвонка, в соответсвующих фиксированных положениях относительно среднего провода(речь идет о трех проводах которые тянутся с беговой дорожки один из которых сами припаяли, один из них общий провод).

Прозвонил. В новом фиксированном положении включения передних ПТФ красный (мною протянутый) провод звонится с средним общим проводом. Перепаивал диод обратной стороной, эффекта не дало. Диод проверял, рабочий. С одной полярностью обрыв, с другой 500 Ом. Отсюда 3 варианта:
1) не подходящий диод. Маркировка на нём IN5406 MIC
2) перегоревший (не рабочий) светодиод ПТФ на приборной панели или вообще его отсутствие
3) Индикатор не загорается пока не поставлю сами ПТФ, проверить напряжение на проводке пока возможность не имею

При этом когда я включаю переключатель ПТФ, и мерю между общим (средним) проводом и выходом диода то он у меня так-же с одной полярностью показывается обрыв, с другой 500 Ом, что показывается что переключатель нормально функционирует

Подскажите заодно какой диод ставили вы?

Сообщение отредактировал Absorb - 24.8.2012, 23:05

[Absorb]

Добрый день! Эпопея с ПТФ продолжается.
Поставил сами фары, подключил. Само собой не горят.
Снова убедился в том что дело не в том что я криво сделал переключатель. Вставил переключатель с разъём в руле но не собирал его полностью. То есть у меня была открыта контактная площадка на которой делал прорезь. Я взял перемычку (аля медный проводок) и замыкал контакты на площадке. Замыкаю общий и задний ПТФ, загорается и индикатор на приборной панели, и сам фонарь.Замыкаю ещё раз, отключается. Далее замыкаю общий контакт и контакт передних ПТФ, ничего, ни индикатора, ни фары. Задаётся вопрос. Косяк где то в промежутке после переключателя и до фар. Может кто подскажет где находится исполнительное реле? как его найти? или дело вовсе не в нём? предохранитель в блоке IPDM проверил, звонится, реле тоже там на месте.

[Rinat]

Попробуй диод поменять, у вас стоит с рабочим диапазоном до 400 В, соответсвенно его сопротивление больше чем у низковольтных диодов, возможно мозгам управления включения ПТФ не достаточно этого.

[Absorb]

а подскажите какой тогда поставить? я когда в магазин приходил, спросил диод на 12В, сказали что таких не бывает. Посоветуйте какой нужен, желательно его маркировку

[Братец Лис]

на 40В бери.

[Rinat]

Диод как причина неисправности маловероятно конечно, возьми IN5400, порой сам танцую с бубном в таких ситуациях от безисходности имея образование радиофизика-электронщика...

Сообщение отредактировал Rinat - 29.8.2012, 18:06

[Absorb]

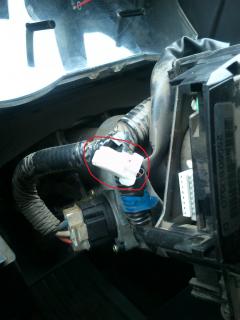

Снова добрый день! Напаял диод Д105А, как всегда эффекта не дало. Уже не знаю что думать. В чем же ещё может быть проблема? подскажите пожалуйста что это может быть за колодка, она висит у меня отдельно, рядом с левым подрулевым переключателем и никуда не вставлена?




Сообщение отредактировал Absorb - 30.8.2012, 10:28

[ProVIZOR]

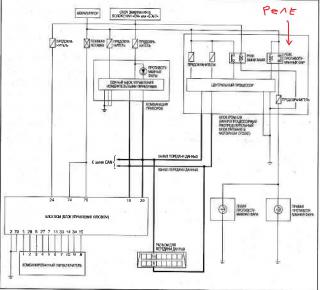

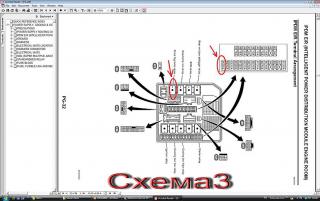

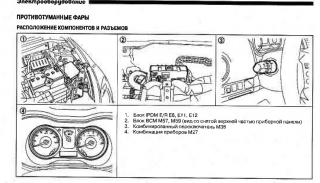

Если эта картинка как то поможет делу, буду рад.

[ProVIZOR]

[Rinat]

Это как бильярдный шар...(в фильме армагедон)

[ProVIZOR]

Absorb
Вот ссыль на книжку - там качество получше, нежели я выложил. мож найдешь чего полезного: http://narod.ru/disk/8869906000/Кннига_Енот(PDF).pdf.html

[Absorb]

спасибо! как с работы приду, скачаю. Но судя по схеме это то реле которое как раз находиться в блоке IPDM. Может с ним что не так? нужно снять проверить. А на счет той колодки которую я сфоткал никто ничего сказать не может, откуда они вообще?

[Absorb]

Добрый день! Плюнул я на эту затею. Подключил ПТФ через реле к габаритам, работает нормально, только индикатор на приборной не горит, ну и ладно. Только вот ПТФ DEPO светят уж больно низко. Регулировка на самый верх, до щелчка, а из салона свет видно только метр перед бампером. Лампы Hella.

[Братец Лис]

Может наоборот отражатели в самый низ закручены?

[Absorb]

Нет. Прям по месту, с вставленными и включенными ПТФ крутил этот регулировочный болт. Пучек света спускается только вниз. В самом нижнем положении светит пол метра перед бампером и из салона его вообще не видно. В максимально высоком положении от бампера метра 2-3 из салона видно метр максимум

[Rinat]

Регулировка происходит в крайне малых диапазонах, на расстоянии примерно 2-3х метров пучек "ходил" в пределах 15-25 сантиметров по вертикали, если ночью смотреть то ПТФ освещают примерно 3-5 метров визуально на земле, а вот на снегу эостаточно далеко, где то в теме приводил фото. Чтоб освещать расстояние в полметра от себя то представьте какой у него наклон должен быть??? Примерно в 45 градусов, может просто Вы хотите чтоб ПТФ светил почти на ровне с головным освещением?

[Absorb]

да нет, как головное не нужно. Но хотелось бы чтобы был немного дальше, чтобы из салона было видно метра два-три

[Rinat]

Тогда смотрите крепления, как ПТФ так и бампера, конечно совсем бредовым покажется, но смотрите геометрию кузова...

[Sobr.]

не в курсе такие противотуманкив бампер влезут ?

диаметр 9 см глубина 3 см

по креплению вроде нормально а вот с размером х3
