Варианты подсветок в нашем авто, Или доделываем за Ниссан Опции

[alexandei]

Да, аккуратно

[s-rv]

В смысле? Не очень?

[Братец Лис]

Нормуль

[jr007]

Итак, не получилось у меня заменить подсветку светодиодов. Нужна помощь, почему не горят светодиоды?

Теперь по порядку, купил светодиоды в чип и дипе, как Братец Лис, фото чека: http://s017.radikal.ru/i412/1112/80/85289caa8544.jpg.
Маркировки полярности не увидел, но прозвонил по совету Братца Лиса тестером, фото оборотной стороны светодиода (зеленая буква "Т"): http://s011.radikal.ru/i315/1112/85/22bb3a37032e.jpg

В начале припаял светодиод для сигнализатора прогретого ДВС, и так же припаял сопротивление. Прозвонил тестером, диод работает. Затем отпаял (не очень удачно,диоды на помойку) подсветку БК и припаял новые диоды, также поступил и с подсветкой уровня топлива. Прозвонил их, работают, пошел в машину, подключил приборку, все новые диоды не работают. Подумал может из-за отсутствия БК, поставил его на место, не помогло. Паял паяльником на 25 Вт. Отпаял все обратно, кроме диода для температуры ДВС, в связи с поломкой родных диодов подсветки БК (писал выше), остался без подсветки. Помогайте форумчане, в чем может быть беда?

PS Родные желтые диоды прозванивал тестером, результата ноль, диод не горит, стрелка тестера не шевелиться.

Сообщение отредактировал jr007 - 17.12.2011, 21:27

[s-rv]

прозвони диоды еще раз на плате, используй точки на плате заведомо впаиные, т.е. на соседних дорожках..
просто может диод звониться на своих лапках, а с платой контакта не будет!!

[jr007]

знаю точно, что контакт нормальный у светодиода, отвечающего за индикацию прогрева ДВС, прозванивал его , контакты тестера ставил на сопротивлением, значит он должен гореть и сопротивление тоже прозванивал, думаю дело в чем-то другом, но в чем.

[s-rv]

еще как вариант - перепутал полярность.. минус у точки на плате.

[jr007]

Полярность диода определял тестером, полярность на плате точкой. Завтра буду разбирать опять и смотреть что и как.

[jr007]

Сейчас купил вот таких вот 2 диода http://www.chipdip.ru/product/ka-3528sec.aspx , впаял его в подсветку БК (на деле диод оказался желтым, уроды в чип и дипе, не проверяют, что и как у них), припаял туда где подсветка БК, прозвонил по точкам на плате, поставил в машину приборку, а они не горят. Может у них вольтаж другой блин. Ничего не пойму. Синие та не горят, хотя они нужного вольтажа.

[Братец Лис]

Ответил в личку.

[jr007]

Извиняйте за беспокойство, все получилось, дело было полярности, на днях поищу белые диоды и доделаю подсветку скорости и тахометра, а пока показываю промежуточный результат.

Промежуточный результат, синие диоды: 350мкд

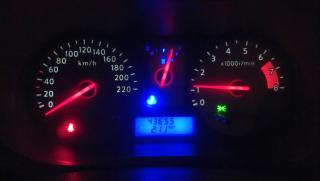

Окончательный вариант белые диоды 270мкд и синий диод прогрева ДВС

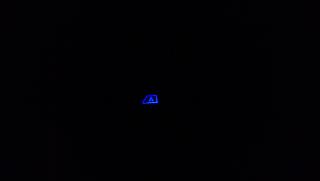

+ подсветка кнопки стеклоподъемника, такое же как в приборке.



PS Огромный респект Братцу Лису за помощь!

Сообщение отредактировал jr007 - 19.12.2011, 22:33

[Roof]

Здравствуйте Форумчане!
Проделано много работы. Разборка лицевой панели интересна. Хотелось бы иметь регулировку свечения светодиодов, а не менять цвет светодиодов. Уж очень слепят глаза ночью. Как реализуется регулировка свечения панели на других машинах? Может можно воткнуть регулятор на свотодиоды?

[Братец Лис]

Теоретически - можно.

[Roof]

Теоретически - можно.

Главное чтобы питание светодиодов сводилось по земле или + питанию в одну точку. И установив контроллер питания светодиодов можно крутить ток. Схема приборной панель вообще существует? Машина у меня на гарантии, можно ли разбирать приборную панель?

[Братец Лис]

Питание (+) сводится в одну точку. Схемы нет. Панель можно разбирать на любой машине.

[Roof]

Питание (+) сводится в одну точку. Схемы нет. Панель можно разбирать на любой машине.

Значит будем разбирать.

[z80]

вот тут http://www.tehnari.ru/f117/t57039/я выложил регулятор. в принципе и на енот можно использовать. могу плату развести и для енота. сам регулятор я не собирал но в протеусе смоделировал и работал четко. но по этой схеме собирал регулятор мощности электромоторчика и все работало четко

[samodelkin8424]

Питание (+) сводится в одну точку. Схемы нет. Панель можно разбирать на любой машине.

уважаемый лис где на плате стоит сопротивление которое необходимо заменить для подключения трехчиповых светодиодов и на какие контакты разъема выходит подсветка, пожалуйста не ругайся!

[Братец Лис]

Сопротивление стоит рядом со светодиодом (крайним справа) для каждой шкалы. В принципе там все видно прямо по плате что куда идет. Сопротивления там нужно уменьшать. не помню точно на сколько, но я просто ставил в параллель к штатным. Светило нормально. Про контакт не скажу ибо не помню.... нужно смотреть. Я просто обрывал штатную дорожке на плате и запитывался от +12В появляющихся при включенном зажигании.

[wixa]

Всем привет. Есть идея реализовать динамично изменяющуюся подсветку, например по оборотам двигателя на микроконтролере. Идея пока в стадии идеи

Ребята хотел Вас попросить.

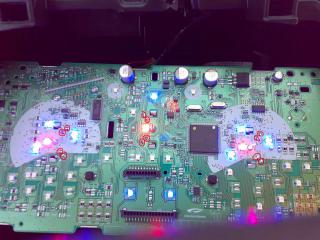

1) Немогли бы вы при следующем разборе приборной понели, сфотграфировать все микросхемы на ней, так чтоб была видна их маркировка.

2) Если Вас не затруднит проследите пожалуйста куда идут дорожки от этих выводов (на какие именно микросхемы)


3)(Самый идеальный вариант ) Если вдруг у кого-то есть осциллограф, то подключить его к этим выводам (тахометра), и проследить сигнал на выводах, в зависимости от изменения оборотов двигателя. (замеры на 1000 об/мин, 2000 об/мин и тд до красной зоны).

Благодоря этому, потом можно будет сделать много всего интерестного, и динамично изменяющуюся подсветка, и световыую отсечка при достижении определёного числа оборотов и всё чего душа пожелает )))

4) Если вдруг на моторчиках спидометра, тахометра и бензина есть какая либо маркировка, сфоткайте её тоже плиз, на фотках не нашел.

Заранее благодарен

Сообщение отредактировал wixa - 25.1.2012, 10:07
