Варианты подсветок в нашем авто, Или доделываем за Ниссан Опции

[леха]

Выражаю огромную благодарность Братцу Лису за наглядные пособия и присланые детали,все распаял все получилось УРА

[Алёна]

Лёша, фотки выкладывай. Правда классно смотрится!!! Тож хочу такую красоту
А у меня теперь есть синяя лампочка температуры ДВС! Спасибо Лёше!!!

[Василий]

Задам вопрос иначе: к панели сигнал "габариты_вкл" приходит (ориентировочно фиолетовый провод) или всетаки по кану передается как и остальные огоньки?

По CAN-шине от BCM. На разъеме UMCU 1-ый пин, синий провод и 2-ой пин, желтый провод. Страница LT-176 мануала.

Сообщение отредактировал Василий - 25.1.2011, 0:31

[леха]

Лёша, фотки выкладывай. Правда классно смотрится!!! Тож хочу такую красоту
А у меня теперь есть синяя лампочка температуры ДВС! Спасибо Лёше!!!

Да чего красотой любоваться она такая же как уже у многих ,единственное блок кондея делал по своему, жаль что не фоткал ,такого вроде не встречал ...Такую красоту сделать не сложно,сложно найти у нас детали(если тока опять к Братцу Лису обращаться ),но у тебя есчо и магнитолу пересвечивать нужно, а я чего то боюсь за неё браться,там как то всё сложно...Ну и конечно пожалуйста

[OlegN70]

Большое спасибо за инструкцию. И у меня сейчас стало немножко лучше. правда тупанул и приобрел 6 диодов белого цвета и три красного. Пришлось не менять диод под шкалой топлива. Также поставил синенькую лампочку холодного двигателя, блин классно. А в прочем смотрите

Да если снять шкалу, тогда с установкой экрана БК нет проблем

Сообщение отредактировал OlegN70 - 8.2.2011, 12:50

[Nikita K.]

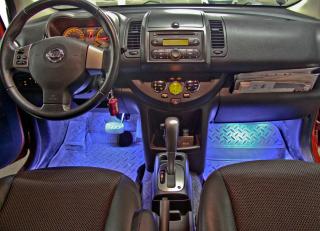

Про мою подсветку уже было упомянуто ранее (Nike-S с Drive2.ru) собственно вот она))
Это был мой первый опыт, хорошо что всё прошло удачно…фух)

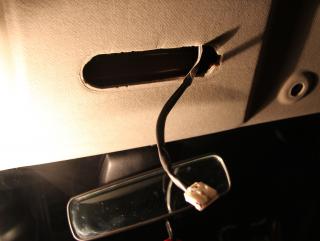

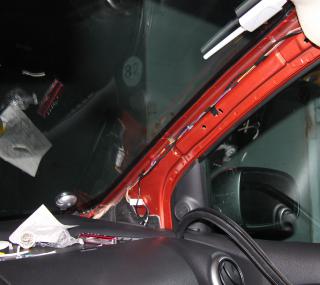

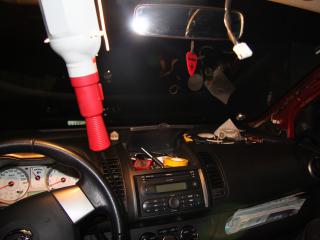

Начал с того, что снял обшивку со стоек, плафон — центр, козырьки. Провел кабель от плафона и присоединил диодные ленты и вуаля ГОРИТ) Очень понравилась подсветка, стало светло и уютно, из машины даже выходить не охота)

Материалы:
1. Кабель двужильный — 40р.
2. Ленты диодные (15см) — 200р. за пару
3. Изолента — 20р.
4. Отвертки, ножик)

Это моя первая переделка в машине) если не понравилось, сильно не ругайте)

[@Dimka@]

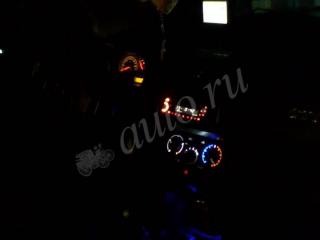

а у меня так получилось....скоро поменяю приборку

[Shaft]

надыбал на просторах Ипонии





непонятно тока как его запитывать и что будет с теми диодами что на плате

а млин это я тупезень -- написано же все черным по белому --- с возможностью переключения с белого на фиолетовый. тыц


пы.сы. класно все таки - мне нра

или такое исчо -- тоже очень и очень прикольно тыц

[Братец Лис]

Серег, это уже было озвучено и показано.... вот только одно НО... это все дляИпонских еНотов подходит. У наших другая разметка шкал....

[Shaft]

ну может Мишаня а вроде похоже.

[Братец Лис]

E них спидометр до 180, у нас до 220.... Пикторграмки не на тех местах

[Dozzer]

Сделал сегодня подсветку и синий светодиод поставил.
Спасибо Братцу Лису за инструкцию.
Шкалы сделал белые, экранчик оставил оранжевым.
Панель черная.
Фоток пока нет, позже выложу.
При свете дня не особо видно, дождусь темноты и сфотаю.
Диоды покупал такие:
белые
голубой
синий
резисторы
С голубым конечно лоханулся. Мне показалось не ярко он светит. Поставил приборку. Включил индикаторы и подумал, что синий яркий очень, по сравнению с диодом дальнего света. Перепаивать ломало, так и оставил. Так что могу подарить диод и резистор, пишите в личку.
Разборка и сборка вопросов не создали. А вот стрелки... Несколько раз переделывал.
По поводу ножек ЖК экрана: с обратной стороны платы отверстия под ножки. Если собрать правильно, то в них видны ножки.
ЗЫ Аккумулятор не отключал. Ошибок нет.

Сообщение отредактировал Dozzer - 16.5.2011, 19:50

[alexandei]

Японский тюнинх не понравился.

[federico]

какой яркости должны быть светодиоды,чтобы слишком не слепили?

[Братец Лис]

Где-то 350-400 мКд, хотя яркость можно подобрать индивидуально....

[federico]

то есть 1500 мкд сожгут сетчатку?))

[Братец Лис]

Не сожгут... я и 1000 ставил, нормально светят. Там свет идет не прямой, а дважды отраженный, так что нормально должно быть... В любом случае нужно смотреть по личным ощущениям.
Я привел минимальные данные. у самого стоят по 20шт на шкалу по 500мКд и там свет прямой, но при этом идет через светорассеивающую пленку, так что нормуль...

[federico]

вот приобрел диоды BL-LS1311UWC-3, на выходных хочу впаять...не подскажите какие-либо тонкости с ними могут возникнуть?

[Братец Лис]

проверяйте полярность свеодиода перед установкой и то как стоят светики на плате.

[federico]

и,чтобы в конец всех достать))как это грамотно сделать?
