Варианты подсветок в нашем авто, Или доделываем за Ниссан Опции

[Братец Лис]

Понял....
В итоге остановился на таком варианте....
Комбинированая шкала (красные риски и синие цифры) + тонировка наклейки. С тонировкой пока не определился, вариантов 3. Либо лаком (не опробовал, т.к. лак кончился), либо простой тонировочной пленкой, либо ораколовской пленкой...

[Братец Лис]

Опробована технология разноцветной подсветки кондюка.... спасибо Андрею Deykas за идею и маленьке технические хитрости... Себе сделал в традиционных для своей приборки цветах синий с красным... На температурной крутилке даже 3 цвета получилось... центральное положение - белое. Решена попутно маленькая проблема... раньше пиктограммы обдува лобового стекла не просвечивались, теперь все четко и ярко.... Осталось довести до совершенства (кое-где видны паразитные засветки) и можно двигать в массы....

Можно например пиктограммы одним цветом, а риски другим....
Так же подсветка самих крутилок в любой доступный цвет, возможно даже с переходом из одного цвета в другой.

Фото вечером или завтра утром.

Р.s. Вплотную подобрался к разноцветной (комбинированной) приборке. Осталось решить дело с яркостью....

[deykas]

Миша, не вопрос. Когда квадратность головы пройдет еще чего нибудь отмочим. . Спасибо за ЕНОТИКА!

Сообщение отредактировал deykas - 9.10.2010, 16:23

[Братец Лис]

Вот обещаные фотки....

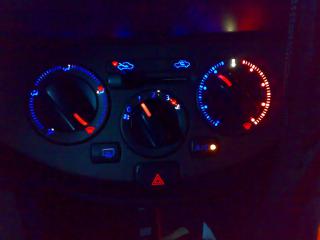

Кондюк:

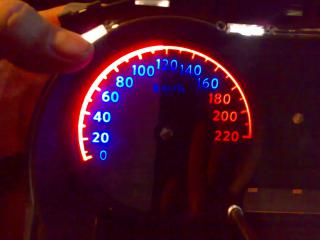

А так примерно планируется приборка... там половина затонирована, а половина нет.... ещё не решил как лучьше... но склоняюсь к тонированному варианту, только пленочку не такую темную нужно брать.
А вообще она (приборка) видится мне так.... белые шкалы, в зоне максималки шкала красная, а цифры синие.




P.s. Андрей, тебе привет... видел твоего енота днем у дома, а обратно ехал минут через 10 - его уже не было....

[Bel.chev]

шикарно смотрится! респект и уважуха!!!
а вот идея: реально ли сделать, чтобы цвет цифр спидометра плавно менялся из синего на красный например с увеличением скорости?
т.е. едешь медленно - вся шкала синяя,
на средней скорости - шкала янтарная,
едешь быстро - шкала красная.
как-то так...

[Братец Лис]

В принципе ничего невозможного нет.....

[alexandei]

Лучше от оборотов двигателя. Тип звереет енотик =)

[Barbaross]

Ну вот и сбылась моя мечта. Сделал белую подсветку приборки.
Надеюсь хватит сил на остальное.
Даже не передать словами насколько она красивее оранжевой!!!!
У меня белая приборка и днем все читается просто замечательно.

Сразу вопрос как лучше переделывать кондичионер лентой или делать плату?


Сообщение отредактировал Barbaross - 10.10.2010, 15:41

[Братец Лис]

Лентой быстрее, но платой надежнее.... и я бы сказал, что равномернее... хотя, для белого цвета лентой, наверно предпочтительней... там не так важна точность подсветки, а свет от светиков прекрасно отражается от стенок...

[Barbaross]

Народ у меня страшная паника. Что могло поменяться в работе машины при перепайке диодов. У меня машина бешеный расход показывала до 18 литров. Вроде по городу прокатился показал до 7.2. А при холостых оборотах набирает постепенно. За 5 минут простоя от7.5 до 8.5. Что делать или это просто волнение после изменения?

[axelroses]

Ничего не поменялось. Всё нормально.
Просто при происходившей недавно перепайке приборки ты, наверное, аккумулятор отключал?
Вот БК и сбросил память показаний. А теперь считает всё заново.
Так как у нас нет показаний мгновенного расхода, то и посчитать расход более-менее верно БК может только на сравнительно большом пробеге (желательно с постоянной скоростью). А в остальных случаях значения расхода получаются весьма приблизительные, а зачастую и неверные.
Успокойся, поездишь побольше и всё усреднится и показания стабилизируются.

[OZZY]

У меня после замены аккумулятора на 11 километрах показал 17,8л\100 км
Потом, правда, одумался, километров через 200

[Barbaross]

Пасибо что успокоил я то и сам об этом думал, но сами понимаете конструкцию измени мало ли что.
Просто я часто бс сбрасываю очень удивило что на холостых расход увеличивался.
Я кстати клему не снимал(((.
Вот Братец лис свою раз 10 паял и ничего)))

Сообщение отредактировал Barbaross - 10.10.2010, 22:35

[Barbaross]

А диоды на магнитолу такие же как на приборку?
Братец лис, ты не мог бы дать чертеж платы для вертушек отопителя?

[Братец Лис]

Честно говоря все делал по месту.... сначала всунул картонку, обрезал, а потом подганял, дабы все влезало - закрывалось и при этом крутилось - нажималось.... после этого разметил сперва на бумаге , а потом на стеклотексталите расположение светиков и разводку к ним. после простым ножом проковырял дорожки. ну и пайка.

Могу выложить фотку платы deykasа. У меня она аналогична, кроме подсветок ручек и шкал на крутилке температуры. И подсветка кнопок обогрева стекла и кандюка у меня сделана отдельными платами, а у него питание идет с общей платы.
Даже тупо обведя плату Андрея на бумаге свою плату все равно пришлось дорабатывать.

На магнитолу нужны светики маркировки 1206 или даже 0805 (на приборку идут 1210).

[Братец Лис]

Забыл сказать... готовы платы подсветки приборки.... на неделе поставлю... и останется только воткнуть плавный розжиг, но это чуть позже....

[Barbaross]

А я вчера подсветил белым магнитолу. Все хорошо и красиво только очень ярко. Надеюсь что просто непривык пока...

[Братец Лис]

А где фотки?

По приборке.... закончил подбор всех составляющих новой приборки... начинаю сборку. Думаю к выходным приборка будет готова.

[Barbaross]

Народ, спасайте у меня новая проблема начала гореть лампа подушки безопасности на панели приборов после того как разобрал блок кондиционера.я пока эту подсветку перепаяю посидею наверно. Сейчас панель не собрана. Мот как соберу перестанет?

[alexandei]

А зачем было заводить машину с несобранной проводкой?
