Варианты подсветок в нашем авто, Или доделываем за Ниссан Опции

[alexandei]

Я вот никон на 12 мпихов за недорого отдаю, к примеру =))

[Братец Лис]

Так-то есть, вплоть до Canon D400... но тема не об этом.

Что то никто не отозвался об последнем варианте подсветки...

[minidisc]

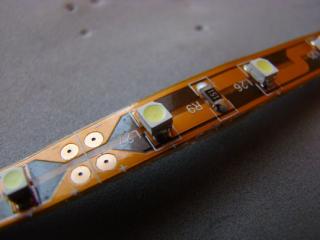

Приобрел 50 см ленту с белыми диодами для модернизации панели приборов - буду выпаивать и впаивать, потому как отдельно диоды не укупить. Обошлось в 220 руб.вот диоды -


в ленте 30 диодов - для панели много лишних - решено испробовать в освещении салона -
1. Изготовил разъем из старого телефона пасатижей и отвертки -

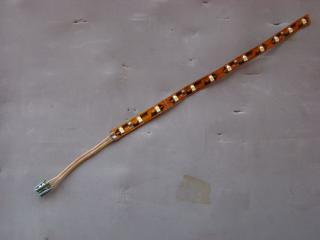

2. Использовав несколько см провода - сделал клеммы -

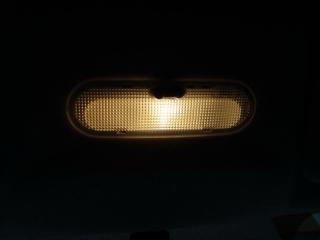

результат при свете дня



получилось 12 диодов, но попрямой умещается 9, поэтому посмотрю как будет светить ночью, и если будет мало - поставлю другой обрубок - там как раз 18 (2х9) и буду монтировать на какойнить пластик чтоб прямо стояли.

[Братец Лис]

Плохо, что такая лента не гнется в плоскости самой ленты...

[alexandei]

Разрезать, соединить проводками.

[minidisc]

Для чего гнуть-то?!
Для того, чтобы согнуть, например, по дуге, используй диоды в силиконе - они хоть как гнутся!

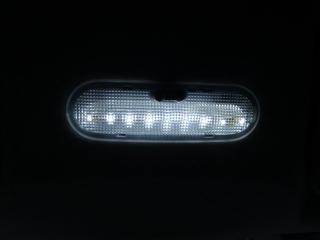

Испытания в темное время суток превзошли все ожидания - светит гааараздо эффектнее и ярче! Надо теперь на что-то примостырить прямое... На что бы?

Сообщение отредактировал minidisc - 18.3.2009, 19:21

[axelroses]

Видел у нас в магазине для авто-тюнинга похожую ленту, но диоды на ней стояли парами.
36 диодов = 18 пар. Так что, если разрезать её пополам, получится как раз 9 пар.
Есть там и диоды в трубке тонкой круговой на манер ангельских глазок.
Присматривал такие штуки для изготовления подсветки бардачка. Потом отказался, так как купил маленький плафончик от ВАЗ-2101 с обычной лампочкой-челночком и поставил через геркон, заменив лампу накаливания на сборку из 3-х светодиодов в таком же корпусе.

[minidisc]

я считаю стремак! с 120 по 180 - ваще малина сплошная.... совсем как то колхозево получается

[alexandei]

Слишком ярко, или такой эффект при сьемке на камеру?

На стыке красного и синего получился какой-то нездоровый розовый... Может как-то иначе, например без плавного перехода? Или оно само так?

Сообщение отредактировал alexandei - 18.3.2009, 23:41

[DiGriz69]

На стыке красного и синего получился какой-то нездоровый розовый... Может как-то иначе, например без плавного перехода? Или оно само так?

Согласен. Переход - не катит. Может какую-то перегородочку поставить, чтобычетко отделить красный от синего.
Извиняюсь, что вторгаюсь в тему, может новичкам так не принято делать, но задам еще вопрос: могу я поспрашивать поподробнее про характеристики диодов? Не сейчас (моя машинка только через 10 дней будет). Заранее спасибо

Сообщение отредактировал DiGriz69 - 19.3.2009, 0:39

[Братец Лис]

Да, с переходом нужно что-то делать... там сплошной рассеиватель стоит, по кругу. Или его резать или действительно перегородку мутить. По поводу цвета - при переходе скорее не розовый, а сиренево-фиолетовый. На самом деле в темноте глаз не режет.

По поводу характеристик диодов - в теме я уже не раз писал какие.
Синие светодиоды применяемые в приборке описаны тут

[DiGriz69]

В рассеивателе можно сделать тонкий пропил (например алмазной пилочкой для ногтей). Для перегородки использовать шаблон от СИМ-карты (это тот, что остается при покупки симки). Мы так на камри делали.

Сообщение отредактировал DiGriz69 - 20.3.2009, 3:40

[Братец Лис]

Это мысль... попробуем

[Братец Лис]

Попробовал. Это предпоследний вариант. Сегодня уже пора домой ехать, пришлось собрать. В понедельник обезательно довершу.



Красная зона скорости получилась тускло, это из-за не совсем верного расположения экрана. Переделаю будет как и у оборотов.

[alexandei]

Вот теперь самое то. Братец лис, молодец!

[alexmoto]

Братец Лис- УВАЖАЮ. Глядя на твое творение поставлю и себе перегородку.

[minidisc]

т.е. 160 км-ч для вас ещё не красная??????? капессссс

[minidisc]

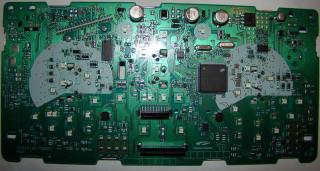

Сегодня вот вечерком сваял себе белую подсветочку. Итак - открутил 3 больта, снял верх рулевого кожуха, снял накладку на панель, вынул прибор и....обнаружил что при установке 3мя неделями ранее сигналки причем мастерами НИССАНА - левая сторона панели без клипсы - и посадочное место отломано...обидно вот! ну да чорт с ними. Прийдя в дом - разобрал все остальное и получил это -

если сравнить с платой Браца лиса - на моей нехватает деталей :-(

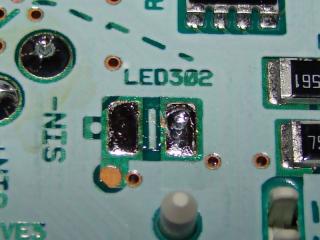

место под впайку диодов - если кому пригодится - на это место можно впаять практически любой диод - в том числе и обычный, не CMD!!!!

к томуже, кто то возмущался тем что надо полюбому с большим градусом - это тоже мне кажется глубокое заблуждение, потому как и родные диоды неочень большого градуса, но я поставил практически оригинальной конструкции

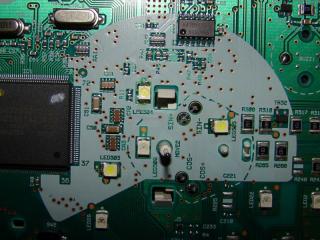

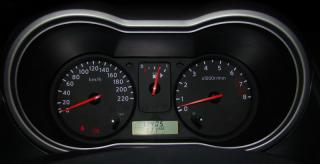

оригинал -

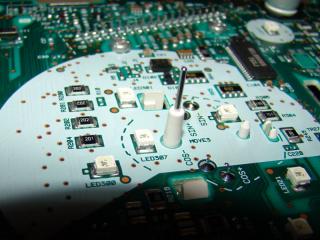

вот с моими "допами" -

Если кому интересно сделать более глубокий тюнинг стиля - размещаю фото самой накладки, её можно изготовить в любой типографии рекламной - так что корел в зуби и погнали - если что-то будет прикольное, ябы может и себе напечатал - заменить накладку - 3 сек делов:

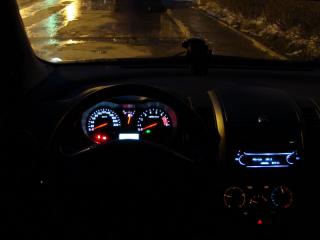

После впайки, все собираем и радуемся:

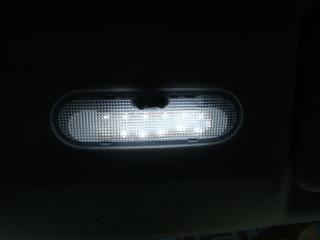

На последочек - с 9-ю диодной лентой в плафоне салона

На очереди все остальное рыжее! Мне нравится - получился молочный и информативный прибор!

Сообщение отредактировал minidisc - 20.3.2009, 22:08

[sergei]

Белая подсветочка просто best - красиво,солидно !!!! .
Кстати,никто не думал замутить неоновый шнур как подсветку в темноте ?

[minidisc]

Ура!!! Я победил кнопки попогрейки...

Раскажи как ты их вынимал и разбирал и как морда климата отрываетса?

Сообщение отредактировал minidisc - 22.3.2009, 18:34
