Уважаемые клубни!Третий плафон салона, и второй плафон в багажник, сделал осенью 2012.
За качество фоток не пинайте. http://photo.qip.ru/users/car69/200850584/213942789/

Присоединяюсь к отзывам... Сделано хорошо.
Особенно порадовал такой удачный подбор компонентов для модернизации.
А результат, смотрю, радует удобством хозяина, и это главное.
Вопрос необходимости его именно там, мы уже обсуждали, помнится...
Раз сделан - значит нужен! И это единственно правильный подход.

Боковой дополнительный штатный плафон слева в багажнике... Просто и незамысловато.
Но вот про то, куда и как он светит... Хотя, и это уже обсуждали.
Пожалуй, лишь добавлю, что, втиснутый между крючком и розеткой, смотрится он чуть избыточно.
Вот у тех, у кого там свободно - было бы в самый раз. Но и тут хозяин - барин, безусловно...

Сообщение отредактировал axelroses - 15.4.2013, 20:10

[Phoenix26]

Где-то на форуме уже кто-то отписывался полтора месяца назад... 20 августа, вроде.
Никак не найду. Только сохранённые оттуда фото у себя на компе нашёл.


Ну, вот... Пока искал, уже Миша и ответил.

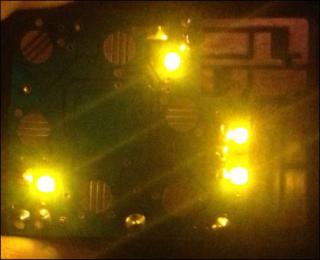

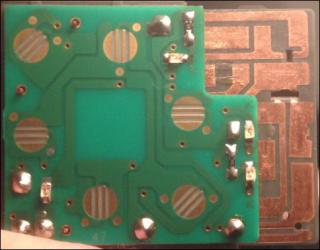

Кстати, сравнил фото, а Миша-то ошибся. Не туда он в верхнем правом углу светодиод с резистором пририсовал.
Нижний левый правильно, а верхний правый нужно с резистором поменять местами.
И светодиоды нужно припаять скошенными уголками к тем контактам, рядом с которыми на плате маленькие буковки "К" помечены.

.....Присоединяюсь к интересующимся по поводу имен оригинальных оранжевых светодиодов (хочется корректор зеркал подсветить)
Где можно раздобыть несколько шт.

Сообщение отредактировал Phoenix26 - 17.5.2013, 11:56

[Phoenix26]

Ну вот например эта

Но это с Х-трейла,но такая же...

С диодами разобрался, резистор с каким номиналом должен быть?

Сообщение отредактировал Phoenix26 - 17.5.2013, 15:07

[alex15]

...(хочется корректор зеркал подсветить...

А кнопка просвечивается? У меня, например, кнопка "глухая" и стрелки краской нарисованы.

[Phoenix26]

Кнопка просвечивается, работу закончил, стемнеет - посмотрю...
Завтра останется, только лоск навести с сопротивлением и всё, так как расположение световодных полостей у подсветки закрытия зеркал и корректировки - разное...(Диоды которые стояли на подсветку закрытия.открытия зеркал - тоже поменял на приобретённые)
Фото естесно размещу позже....

ЗЫ...А руки то чешутся, только закончил...

Резюки по 0.5 KOm

Сообщение отредактировал Phoenix26 - 18.5.2013, 9:49

[Nexus]

Ну вот например эта

Но это с Х-трейла,но такая же...

С диодами разобрался, резистор с каким номиналом должен быть?

Я с начала поставил штатный резистор с диодной ленты но с ним подсветка проработала не долго,потом купил с другой ленты по-мощнее и работает уже несколько месяцев,номер 385 резистора если не ошибаюсь! удачи!

[marsel620]

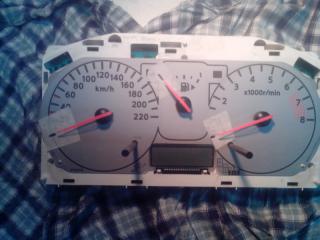

Вопрос к знатокам. Когда снимаешь стрелочку с оси, посадив её обратно не будут ли врать показания, то есть не нужно ли калибровать их, или они стоят как вкопанные и не вращаются?
Хочу поменять подсветку не решаюсь снимать стрелочки. Страхово.
Сильно не пиннайте

[Братец Лис]

Выставить можно самому. Я запоминаю крайнее левое положение, когда ставлю стрелку изначально ставлю её в правое положение, а затем просто докручиваю рукой до нужного минимального.

[Enotovod69]

Осилил всю тему, ох как же она нуждается в чистке.

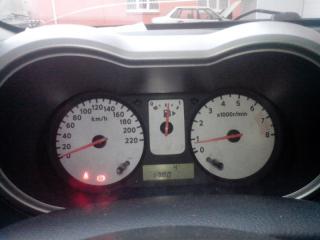

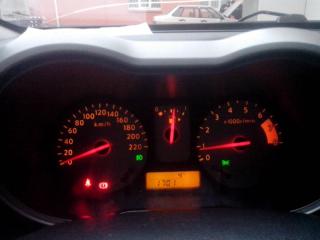

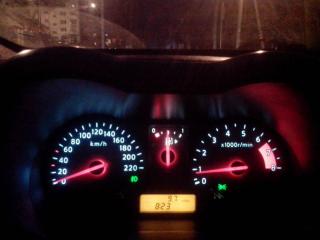

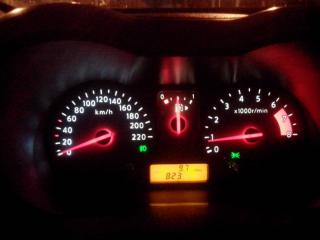

Братец Лис, можете рассказать как вы отделили подсветку от штатных мест и сделали плавный розжиг? мое творчество. синий светодиод так же вставил, но не успел заснять. И не ездил еще днем. не знаю как будет белое на белом.

[BENZINA]

Уважаемые клубни!Третий плафон салона, и второй плафон в багажник, сделал осенью 2012.За качество фоток не пинайте. http://photo.qip.ru/users/car69/200850584/213942789/

Ваши фото для наглядности лучше так выкладывать

Сообщение отредактировал BENZINA - 10.12.2013, 9:38

[McCafferty]

Так на второй плафон салона проводка уже проложена? Подскажите где купить его, смотрел оригинал 2 т.р стоил вроде,

[kartoshka]

А функционал есть от третьего плафона??? Его полка не загораживает при открытом багажнике?

[BENZINA]

Так на второй плафон салона проводка уже проложена? Подскажите где купить его, смотрел оригинал 2 т.р стоил вроде,

Нет проводки,а смысл лепить третий? полку освещать?

[kartoshka]

Получается при открытом багажнике, он все равно светит в полку????

[Ozzy-Kiev]

Ну да, светит в полку, разве не понятно? При перевозки груза, для чего требуется снятие полки, третий плафон как раз и поможет в доп освещении.

Согласен что много "если", но как выполнено!
Как в аптеке, аккуратно и штатно как для третьего ряда пассажиров!

Но вопреки этому, подсветка боковых держателей навесной полки для меня изначально было более стационарным, чаще используемым и более логичным решением.

[kartoshka]

Спасибо. По выполнению согласен пять баллов создатель молодец, но для меня такой вариант неинтересен. Не так часто вожу что либо, а если и везу, то зачем смотреть туда. Но проект имеет место быть.

[Car69]

Так как я использую верхнюю полку один-два раза в год,то в необходимости установки доп.плафона я не сомневался.Тем более,что этот плафончик освещает не только багажник,и второй ряд сидушек,но и хорошо освещает место перед авто,и это тоже не плохо.Места для установки доп.плафонов в багажнике,и на потолке, выбирались не просто так,а с учётом зазоров между обшивкой и кузовом.Для поиска места на потолке я делал проколы иглой,как сапёр на минном поле.Вот такие "пироги".

[Ozzy-Kiev]

Да уж, большой труд сапёра, и это особенно ценно для тех, кто захочет такую же реализацию сделать с 3-м плафоном по-накатанной. Респект Кару-69!
Сколько мм от заднего края обшивки нужно отступать (или от заглушки)?
кстати, у меня таких трёх заглушек нет в потолке.
Напиши людям, наверное будут такие вопросы и как говориться - по горячим следам дабы не рыскать по страницам темы.

Сообщение отредактировал Ozzy-Kiev - 10.12.2013, 16:31

[Car69]

Ozzy-Kiev,клубни!!!На этой фотке http://photo.qip.ru/users/car69/200850584/213946042/ видно сколько (6,5см) необходимо отступить от края отверстия клипсы, до края выреза под плафон.Если сместите вырез в обшивке(под плафон) к уплотнителю 5-ой двери,то на 99,9% плафон упрётся в усилитель крыши.Можно вырез сместить во внутрь салона,до изгиба обшивки крыши.В моём варианте установки,зазор между плафончиком и усилителем крыши составляет около 5 мм,я думаю,что это нормально.Если зазор будет меньше,то существует большая вероятность,что внутренняя часть плафона будет соприкосаться(от вибрации) с усилителем крыши.Во как.!

[Ozzy-Kiev]

Спасибо.
А второй плафон багажника, симметрично вкоряченый над розеткой я заприметил в фотоальбоме
