Варианты подсветок в нашем авто, Или доделываем за Ниссан Опции

[Братец Лис]

Да, все должно работать. Используйте для пайки маломощный паяльник 20-40Вт, иначе очень велика вероятность перегрева светодиода.
Климат как я понял с экранчиком... Там, да, светодиодики точно такие же подойдут.
На кнопки везде идут 12В, на кнопках подогрева сидух и блокировки дверей светодиоды уже установлены, т.е. там просто замена, 0805 должны встать нормально.

[rubbersoul]

Профессор Лис, понял. Спасибо большое!
Сюда отпишусь с фотками по результату.

[rubbersoul]

Профессор Лис, в общем так.

Приборку сделали. Голубой на двигатель не хватило времени.
Ужасно долго мучались с климатом. Отпаяли все заменяемые а потом поняли что нету точек обозначающих минус и методом перебора втыкали. Никак не смогли последние три подобрать.


У меня огромная просьба, не мог бы кто нибудь на основе фотки климата или даже самой платы нарисовать где у какого диода минус и плюс?
И второй вопрос какой резистор нужно ставить на голубой светодиодик который холодный двигатель показывает?

Подскажите кто знает, пожалуйста?

Фотки мои прикрепил.

[Братец Лис]

Резистор на 680Ом-1КОм.

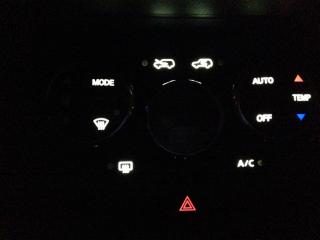

Судя по фоткам остались не подсвеченные экранчик и левые стрелки скорости обдува?

[rubbersoul]

Да, экран, регуляторы мощности и кнопка Mode. Лампочка с обдува лобового светит еще и всторону кнопки моде. Но под самой кнопкой моде не горит. Мне бы вот узнать какие там полярности(

А если резистор на 510ом что будет?

Сообщение отредактировал rubbersoul - 4.3.2013, 22:46

[Ozzy-Kiev]

Белая подсветка БК кажется будет выбиваться из данного мягкого ансамбля цветовых решений.
Лучше затемнить немного или инверсию сделать. Думаю для ночного режима будет великолепно смотреться.

[Братец Лис]

Да, экран, регуляторы мощности и кнопка Mode. Лампочка с обдува лобового светит еще и всторону кнопки моде. Но под самой кнопкой моде не горит. Мне бы вот узнать какие там полярности(

А если резистор на 510ом что будет?

Вот по этому не нужно отпаивать сразу все диодики... я сперва проверяю полярность конкретного диода, а затем уже перепаеваю диодик, так точно не ошибешся....
Резистор 510Ом на границе допуска.

[rubbersoul]

Братец Лис, думали точки стоят.
А вы не могли бы подсказать какая там полярность на диодах в левой части?

Сообщение отредактировал rubbersoul - 5.3.2013, 7:57

[Братец Лис]

Нет, не могу, ибо под руками нет платы. Пришли фотку - попробую подсказать.

Если не изменяет память - то полярность идентичная клавише с правой стороны (температура)

[rubbersoul]

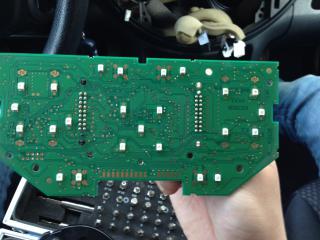

Вот фотка которую я делал на всякий случай перед пайкой, но к сожалению не додумался сфоткать качественно чтобы видны были уголки.

[Братец Лис]

Смотри, на фотке видно расположение дорожек в диодах (грубо говоря галочка). В центре экрана светодиод расположен вершиной галки вниз, так же как и на клавише обдува лобового, значит ставим светик так же, по краям экрана (3 шт) галкой вверх, а правый нижний так же как и центральный галкой вниз, т.е в обратную сторону.
Скорость вентилятора все галкой вниз. MODE тоже галкой вниз.

Вроде ничего не напутал.

[rubbersoul]

Ты мозг на самом деле. Я тоже так думал, но лень заставила меня отбросить эту мысль, потому что очень плохо видно. Зас в фотошопе подкорректирую контраст яркость-мне кажется можно будет нормально увидеть.
Спасибо большое!

[Grishkovets]

Хвастаюсь подсветкой кондера с новыми ручками

[tux]

Кажется очень ярко, будет отвлекать....

[Ozzy-Kiev]

можно матовую с затемнением плёнку наклеить если светло кажется, даже прямо на светодиоды.

[GARU1]

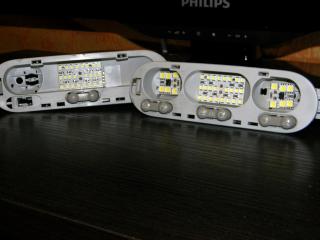

Прикупил у Джедая плафон трех кнопочный, буду чуть позже ставить, а штатный на зад поставлю.
Прикупил так же светодиодный платы, мелочь, а приятно

[BENZINA]

также все купил и уже установил

[McCafferty]

также все купил и уже установил

Где где Вы покупаете плафоны :? я как купил енота, тоже захотел поставить назад... но глянув цену на плафон.. перехотел...
по чем хоть взяли ?

[GARU1]

также все купил и уже установил

Где где Вы покупаете плафоны :? я как купил енота, тоже захотел поставить назад... но глянув цену на плафон.. перехотел...
по чем хоть взяли ?

500 рублей, у Димы Джедая
http://www.clubnote.ru/forum/index.php?showuser=28

[Dragon_V]

Хочу похвалиться, теперь у меня в машине вот такая красота! Решил не париться с пересветкой и приобрёл у Димы приборку 2012г. (машина 2007г) - очень нравится! Поставил за 15 минут, всё работает. Спасибо "Братцу лису" и "Bud" за советы!

А в целом у меня теперь приборка 2012 г и музычка тоже поменяна! http://nissan-note.info/forum/viewtopic.ph...sc&start=60 Это я хвалюсь так !

Подскажите плиз, где можно такую приборку 2012 года купить? авто 2008 года 1.4

и еще вопрос: пробег после замены приборки сбивается?

Сообщение отредактировал Dragon_V - 22.3.2013, 16:51
