Варианты подсветок в нашем авто, Или доделываем за Ниссан Опции

[Братец Лис]

Что за подсветка? Точнее расскажите, что хотите подсветить, чем и как?

[bmgn]

Подсветить пространство двигателя светодиодной лентой а то место посмотреть постоянно фонарик включаеш

Как добавить фото?

[Братец Лис]

Можно от АКБ через концевик. Провода смотрите сами... толстые тоже не нужно брать....

[bmgn]

Меня смущают концы от самой ленты

[bmgn]

Есть умельцы с Брянска?Понель переделать.

[Ozzy-Kiev]

Если смущают, то тогда замените на большее сечение

[WomanMotors]

Братец Лис, как здорово получилось! То же хочу голубую подсветку. Интересно, а сама смогу сделать?

[GARU1]

Купил 50 см ленты, разрезал на части по три диода и спаял.
Вот что получилось, некоторые места не до конца подсвечиваются так как не охота ленты по правильному располагать.
Когда буду ставить в машину сфоткаю конечный результат и выложу…

Если честно уже все ленточки закрепил как надо, свет теперь попадает везде, лень фоткать

Сообщение отредактировал GARU1 - 19.2.2013, 20:38

[Братец Лис]

Братец Лис, как здорово получилось! То же хочу голубую подсветку. Интересно, а сама смогу сделать?

Если с паяльником дружите, или есть такой человек рядом, то все возможно сделать самому (самой), сложного ничего нет. Ну или дождаться моего приезда в Москву....

[Vladimir77]

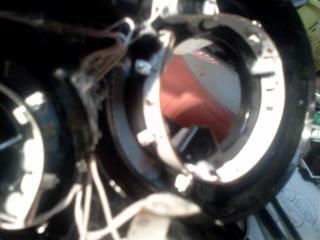

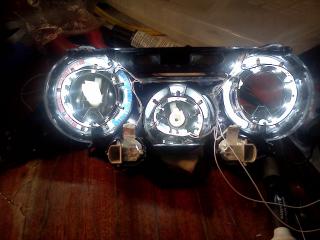

Так я изменил подсветку кондея. Чтобы цвет был белый растворителем внутри пенели убрал желтое напыление. Использовал ленту сложеную пополам, светодиоды по наружнему кольцу повернул на 90 градусов.

[GARU1]

Так я изменил подсветку кондея. Чтобы цвет был белый растворителем внутри пенели убрал желтое напыление. Использовал ленту сложеную пополам, светодиоды по наружнему кольцу повернул на 90 градусов.

хорошо светит

[Ozzy-Kiev]

Братец Лис, подскажи пжл, на приборке климат-контроля от енота 2008-2010 есть 4 светодиода в крутилках.
Если ты уже перепаивал и менял их цвет, то какие у них номиналы и типоразмер?
Хочу в првой крутилке глазок (левый) внешнего забора воздуха на синий поменять что бы от внутренней рециркуляции немного отличался. Понимаю что есть пиктограмки с направлением воздуха, но думаю так будет интересней -интуитивней что ли.
Кста, спасибо, резюки победил. Было только 2 , которые плохо прозванивались.

[Братец Лис]

Посмотри, там не помню smd или dip светодиоды стоят... у синего и желтого параметры примерно одинаковые, можно менять без дополнительных танцев с бубном, тем более там с запасом ограничение стоит, хватит за глаза.

[TyNGyS]

а точечно никак климат не подсветить?

9.... их там 9

ну нет же: 6 - спидо и тахометр
2 - дисплейчик
1 - бензин
1 - синяя температурка

10 их там 10!

Сообщение отредактировал TyNGyS - 27.2.2013, 12:58

[Братец Лис]

Точечно никак....

Основных 9 + 1 синий...

[Ozzy-Kiev]

Чёт запутался я уже: о климате речь-то идёт или о приборке?

Спасибо братцу Лису, вылечил баг в темке про крутилки климат-контроля,
но там всего 7 "лампулек":
4 мелких светодиода (подсветка 4-х режимов - квадратиков внутри крутилок) и
3 крупных (те которые с нитью накала под пластиковым колпачком находятся - подсветка всей каймы с пиктограммами крутилок).
Больше ничего там из светлячков не замечено.

[rubbersoul]

Прочитал всю тему, ответа так и не нашёл.
У меня Ноут-дорестайл, рамочка белая, подложка чёрная.
Заехал сегодня в магазин электроники, купил 30 диодов. Так и не понял, какой маркировки продали, но размерами, вроде, точно такие же, только жёлтым цветом дырочка покрыта.

В общем, паяльщик знакомый сказал, что старые светодиоды потребляют 1.9 Вольт и 20 мА, а новые белые - 3.1 Вольт и 10 мА, если я не ошибаюсь...

В итоге впаяли в дисплейные места и не горят. Левый впаяли косячно, при прямом питании всё равно не горит диод. Видать, помер.

Подскажите, в чём может быть причина:
1. Резисторы нужно менять, нет?
2. Потребление тока играет разницу в нашем случае? Может, 3528 тоже примерно 2 вольта потребляют?
3. Уверены ли вы в том, что там последовательно они подключены?

Помогите пожалуйста!

[Rinat]

При большем падении напряжении на СИД, маловероятно что Вы сожгли их, в любом случае, нужно идентифицировать СИД, и подобрать из расчета резисторы.

[Братец Лис]

Ничего подбирать не нужно. Да, светодиоды желтого и красного свечения питаются обычно 2В - 2,3В, белого 3В -3,2В. Ток не более 20мА. В Вашем случае скорее всего перегрели светодиод при пайке или полярность не соблюли, а может и то, и то одновременно.
Перед пайкой проверьте полярность светодиода (тестер и или батарейка). На плате минусовая клемма светодиода помечены точечкой.
Соединение последовательное на каждой шкале 3 на спидометре, 3 на тахометре, 1 на указателе топлива и 2 на подсветке БК. Резисторы менять не нужно, там их с большим запасом, перекрывающим все что возможно.

[rubbersoul]

Братец Лис, т.е светодиоды такие же по размерам, не знаю точную маркировку, которые потребляют 3.1 вольт, 10мА должны с легкостью заработать да?
Получается та же ситуация с климат контролем? У меня лакшери.
Не подскажете еще, на подсветку кнопок подогрева и боокировки дверей я купил smd0805. Они тоже потребляют 3.1Вольт. Подойдут туда?
Сколько вообще машина сама выдает вольт на эти диоды?
Или лучше все таки пойти новый комплект диодов 3528 купить?

Пожалуйста, подскажите.
