Варианты подсветок в нашем авто, Или доделываем за Ниссан Опции

[Братец Лис]

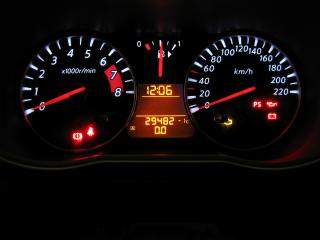

В режиме теста проверяется вся приборка. Стрелки, все индикаторы, версии прошивки и многое другое

[Nexus]

Да,красные стрелки поднадоели,хочется сиреневые яркие поставить...ждем-с Братец Лис...

[TyNGyS]

Выложите, пожалуйста фот с крайним (начальным) положением стрелок... Когда снимал не запомнил

[R@X@R]

Выложите, пожалуйста фот с крайним (начальным) положением стрелок... Когда снимал не запомнил

Ну вообщето при подключении приборки они сами должны встать куда надо.
По крайней мере у меня при установке новой панели именно так и произошло. Они по ёрзали и установились на 0

[s-rv]

если ты стрелки снимал, то не получится просто так. Нужно их поставить именно туда где они были до снятия
А при включении зажигания пригорка просто стрелки упирает в крайние положения или положение, смотря какая диагностика при старте

[TyNGyS]

Выложите, пожалуйста фот с крайним (начальным) положением стрелок... Когда снимал не запомнил

Ну вообщето при подключении приборки они сами должны встать куда надо.
По крайней мере у меня при установке новой панели именно так и произошло. Они по ёрзали и установились на 0

но там же есть ограничители, т.е. стрелка проворачивается не на 360, а где-то 300 градусов и соответственно из любого положения чисто механически на "0" вернуться не может. А со стрелкой топлива вообще отдельная история

если ты стрелки снимал, то не получится просто так. Нужно их поставить именно туда где они были до снятия
А при включении зажигания пригорка просто стрелки упирает в крайние положения или положение, смотря какая диагностика при старте

я уже и приборку на место поставил, а перед тем в машине с зажиганием сидел и подгонял, но как-то врут по-моему немного теперь)

мне бы фотку бес зажигания, тогда они и должны оказаться в крайнем положении

[R@X@R]

но там же есть ограничители, т.е. стрелка проворачивается не на 360, а где-то 300 градусов и соответственно из любого положения чисто механически на "0" вернуться не может.

Ааааа, ну если сдёргивали, тогда это уже конечно интереснее )))
Я почему-то уверен там полюбому "маячки" должны стоять. Если конечно не роботы собирают приборки.
Но Лис думаю более авторитетно объяснит....

[Братец Лис]

Нулевое положение тахометра и спидометра ниже самой левой черты на ширину стрелки, а стрелка топлива должна смотреть на правый верхний угол окошка левого поворотника

[R@X@R]

мне бы фотку бес зажигания, тогда они и должны оказаться в крайнем положении

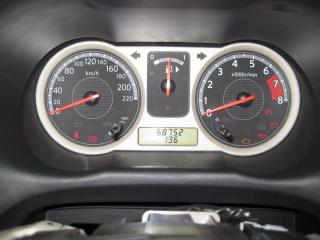

На


Сообщение отредактировал R@X@R - 18.1.2013, 22:29

[Братец Лис]

эх, не ту фотку показал....

[TyNGyS]

Нулевое положение тахометра и спидометра ниже самой левой черты на ширину стрелки, а стрелка топлива должна смотреть на правый верхний угол окошка левого поворотника

СПАСИБО! надо записать! всё гениальное просто!

мне бы фотку бес зажигания, тогда они и должны оказаться в крайнем положении

На

спасибо, но тут зажигание. Да и Лис помог)

[R@X@R]

эх, не ту фотку показал....

По любому )))
Ему без зажигания надо.

спасибо, но тут зажигание. Да и Лис помог)

Без зажигания у меня также

Тебе скорее всего нужно фото, где стрелки будут отведены в крайнее левое положение?
Угадал??
Завтра могу наваять
Мог бы и сейчас но панель в гараже лежит...

Сообщение отредактировал R@X@R - 18.1.2013, 22:36

[TyNGyS]

Угадал )
сейчас и не горит, приборка уже на месте, а на улице -15

Сообщение отредактировал TyNGyS - 18.1.2013, 22:34

[Братец Лис]

У тебя другая приборка, там немного по другому.

[R@X@R]

Угадал )
сейчас и не горит, приборка уже на месте, а на улице -15

Тебе дорестайловую??

[TyNGyS]

я думаю любую, для сведения. Сначала воспользуюсь Лисьим советом)

[Братец Лис]

У тебя другая приборка, там немного по другому.

Читаем внимательно. Мой совет толко на дорестайлинговые приборки, на R2 по другому.

[TyNGyS]

у меня приборка 2008 года, видимо это дорестайл) , а значит и совет должен пригодиться. Я примерно так и поставил, только спидо чуть ближе к "0", а обороты дальше, вот и разница почувствовалась с тем, что было.

Всё равно разбирать - подсветку доделывать, и лампочку температуры хочу попробовать. После с меня фот.

[TyNGyS]

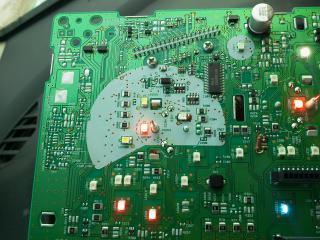

поменял диоды, не горит спидометр и тахометр. (ставил по 2 белых и 1 красный к концу шкалы)

HELP

поменял диоды, не горит спидометр и тахометр. (ставил по 2 белых и 1 красный к концу шкалы)

HELP

заменил красный на белый и всё ГУД

[R@X@R]

HELP
HELP

С полярностью не напутал??

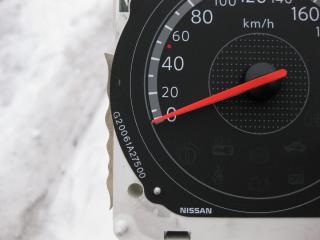

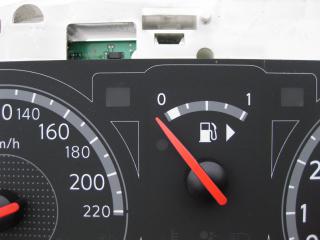

Фото положения стрелок


Кстати, можно было стекло не снимать, стрелки и так стояли в крайнем левом положении до упора (проверено руками).

Сообщение отредактировал R@X@R - 19.1.2013, 18:30
