Варианты подсветок в нашем авто, Или доделываем за Ниссан Опции

[Nexus]

Ну что,ребят,может ли кто-нибудь объяснить или нарисовать куда диоды на регулировку зеркал припаивать? Схемку там...

Очень надо....

[Kafka]

Если я не ошибаюсь, а точнее могу посмотреть через 3 дня, когда машину увижу, но в кнопке регулировки зеркал диоды не впаиваются, тк там не предусмотрено. Как ее разобрал, так и собрал

Если только делать самопал, но в этом смысла точно не вижу

[Nexus]

Так получается на Ноутах во всех комплектациях нет подсветки? Я вроде на Х-трейлах видел а там плата такая же....да и стрелочки просвечиваются для чего тогда?

[Kafka]

У меня они просто нарисованы белой краской. Когда разбирал ее, был абсолютно уверен что она с подсветкой. По сути разобрать не сложно и все видно сразу по месту

[Братец Лис]

Значится так. На комплектациях без складывания зеркал подсвечивается клавиша со стрелочками, а там где зеркала складываются подсветить можно только кнопку складывания зеркал.

[Nexus]

У меня не складываются и стрелочки под подсветку но какие контакты нужны для диодов не понятно! Припаял на подходящие по виду контакты-не горят!Резистор вроде туда куда нужно припаял.... Вот!

[Братец Лис]

Сфоткай, я подскажу куда что паять.

[Nexus]

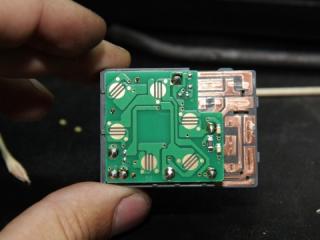

Ну вот например эта

Но это с Х-трейла,но такая же...

[Братец Лис]

Странно, у меня на еноте не такая...

[Nexus]

Может есть идеи что с этой сделать?

[Братец Лис]

Ошибочка вышла, все верно, такой переключатель.



Красное - это светодиоды, синий - резистор. Светодиоды только нужно правельной полярностью припаять.
Если смотреть на картинку - то кажись левый нижний минусом вниз, а правый верхний минусом вверх.

[axelroses]

Где-то на форуме уже кто-то отписывался полтора месяца назад... 20 августа, вроде.
Никак не найду. Только сохранённые оттуда фото у себя на компе нашёл.


Ну, вот... Пока искал, уже Миша и ответил.

Кстати, сравнил фото, а Миша-то ошибся. Не туда он в верхнем правом углу светодиод с резистором пририсовал.
Нижний левый правильно, а верхний правый нужно с резистором поменять местами.
И светодиоды нужно припаять скошенными уголками к тем контактам, рядом с которыми на плате маленькие буковки "К" помечены.

Сообщение отредактировал axelroses - 3.10.2012, 21:21

[Nexus]

Так я их так же и припаивал-не горит! Правда один верхний только.Поменял полярность-не горит! Может там питание с завода не предусмотрено на Комфорте? Или особенность какая?

Сообщение отредактировал Nexus - 3.10.2012, 23:24

[alex15]

По плате не видно, но, исходя из того, что резистор один, светодиоды должны быть соединены последовательно, т.е. нужно припаять и второй.

Кстати, а никто не знает фамилию светодиодов в кнопках на последнем рестайле, которые рыжие?

[Братец Лис]

Кстати, сравнил фото, а Миша-то ошибся. Не туда он в верхнем правом углу светодиод с резистором пририсовал.
Нижний левый правильно, а верхний правый нужно с резистором поменять местами.
И светодиоды нужно припаять скошенными уголками к тем контактам, рядом с которыми на плате маленькие буковки "К" помечены.

Да все верно, чутка ошибся.... а светодиоды нужно паять минусом к букве К, ибо есть светики и обратной полярности....

[Kafka]

кажется надо снова и мне разбирать кнопку )))) и смотреть что я там сделал или ничего и не делал

[Nexus]

По всей видимости -да! Нужно было припаять оба! А нужный провод там точно есть а то может зря все это...



Сообщение отредактировал Nexus - 4.10.2012, 19:30

[Братец Лис]

подводка там вся есть.

[alex15]

Сегодня разобрал эту кнопку, прозвонил, действительно подводка есть, светодиоды и резистор соединяются последовательно, только сама кнопка у меня оказалась с нарисованными стрелками.
Где взять "нормальную"?

[Nexus]

Ну если только с форума кто поможет а с магазина очень дорого встанет! Либо на авторазборе поменяться...
