Варианты подсветок в нашем авто, Или доделываем за Ниссан Опции

[Tundra]

Зачётно смотрится! Молодца!

[denmal]

Вот насчет приборки! Сделал себе давече тута...
Все не сделал, т.к. нехватило светодиодов, позже доделаю..., фотка с улицы, чтоб видно было как сочетается синий цвет машины с синей подсветкой. Сравнивали с фольксом - там именно фиолетовая (как бы неоновая) - читать совершенно невозможно, у меня же именно голубосиняя - читается отлично (в живую гораздо красивше и богаче цвет)

А как все это проделать??? Моно ход операций поподробнее

[minidisc]

да! очень треба полное описание действий! сложно ли все там разбирать? сложно ли разбирается блок приборов(спидометр и др) ещё бы увидеть на белых диодах как видок! очень давно мечтаю залесть и сделать все белое.

Сообщение отредактировал minidisc - 6.12.2008, 21:33

[Deemon]

Синяя подсветка красива ... слов нет. Но мне больше нравится красная, как на ауди.

[minidisc]

что то пропал товарищ совсема

[GTI]

Да не, не пропал я , работы многа, кризис понимаешь ...
Кстати я доделал до конца, т.е. и магнитолу и все что светится при вкл габаритах, в салоне теперя все синё!
Нада будеть нормально сфоткать. Там и выложу - постараюсь до выходных

По переделке - фоток, как разбирать и паять не делал (крякнула Сони у мя ). Но там все достаточно просто, разбирается. Я посмотрел на других форумах (Мазда3, Фьюжн и др), как там делали и повторил. Например климат поддевается со стороны водителя отверткой - там щелка заметна (выщелкивается этот край и приподнимается, а после и правая сторона выщелкивается - никаких болтов).
Козырек приборов тянется на себя легким рывком за верхнюю часть (полукруглые сегменты). Далее лучше открутить 3 винта с низу кожуха рулевой колонки и снять этот кожух, шоб не мешал. Снимите серый козырек и у видите один винт крепящий панель приборов сверху - откручиваете и оккуратно вытаскиваете панель (с отсоединением колодок). Ну а дальше тоже все на защелках - разбирать осторожно, можно и сломать.
Магнитола крепится на 4-х винтах: в бардачке сверху 2, и над климатом 2 - смотреть снизу (там пластиковая полоска поддевается отверткой). После этого вся центральная конструкция с магнитолой и воздуховодами сдергивается настойчивыми движениями рук . Отсоединяются колодки. И магнитолу нада откручивать от консоли (уже положив на колени) и далее разбирать до конца, пока не доберетесь до платы...
Вообще там (в магнитоле) мизерные светодиоды со свечением около 200 милиКандел, но я ставил везде одинаковые на 350 мКд (панель, климат, магнитола), поэтому у мя магнитола ярче светится. Но мне даже так нравится. Ушло гдето около 75 штук на всю машину. По 25 рублей в чипидип. (Светодиод KPTD-3216QBC-C светодиод синий 350мКд SMD\Kingbright). И кстати выпайка родных приводит к невозможности их дальнейшего повторного использования, по крайней мере у меня так вышло.
И еще надо обзавестись набором отверток под ромашку - там все винты под нее, а в магнитоле и вовсе под миниатюрную ромашку Т6.
Все остальное (электрозеркала, ЕСП, Омыватель фар, подогрев поп, стеклоподъемники) выщелкивается настойчивым вытягиванием руками и, в случае необходимости, поддеванием чем нибудь типа ложки (той частью за которую держат).
Как-то так...

[GTI]

ещё бы увидеть на белых диодах как видок! очень давно мечтаю залесть и сделать все белое.

Тож, честно говоря думал белую, но потом всеж решил синий, т.к. под цвет машины..
а вам, кстати можно тоже под цвет машины - чорную подсветку
...ну или белую конечно... , думаю будет оч красиво, тем более, что шкалы-то у вас черные и днем нормуль будет при вкл габаритах. У мя то серебристые шкалы и днем все сливалось бы в одну серо-белую мглу - это кстати тоже было пунктом за синий цвет...

[Братец Лис]

Общее фото хотелось бы увидеть...

[minidisc]

пробовал снимать

для начала - нужно сразу открутить кожух рулевой - так в мануале сказано!
потом дёргать обводку приборов
потом болт крестовой отверткой
потом весь блок в руках - дальше интересней

стекло снимается просто на защёлках, но плату держит что то, что мне не хватило времени разобраться - приводы стрелок скорее всего - но как они разбираются? просто стрелки снимаешь? и потом сам трафарет? или всетаки полный разбор с выниманием платы? диоды CMD - чем паял? какое питание на них идет и какой ток?

кароче неимея диодов ещё решил остановить разбор и собрать обратно потому как понял что эта затея на полдня как минимум, а мне ехать надо было через час. зато узнал какие диоды покупать. все это было к сожалению до описания GTI и фотать ниче нестал, так как было холодно

[GTI]

Приводы стрелок не разбираются. Выдергиваются сами стрелки - там надо подложить бумагу под стрелку с двух сторон и двумя широкими плоскими отвертками аккуратно поддеть. Усилие приличное, но бояца не стоит - там все солидно сделано (не как у китайцев - одну стрелку сломали). а подложку убирать не надо, она на 2-х стороннем скотче. Там плата с обратной стороны выстегивается - по периметру взглядом пробегитесь и увидите защелки - вот их надо подгибать и платку вынимать (после снятия стрелок). Стрелки назад можно ставить в любом положении, просто перед сборкой панели надо будет соединить плату (с установленными стрелками, ну и есттно со шкалой) с колодками питания и включить зажигание (или завести машину точно не помню) стрелки займут какое-то положение (наверняка не на 0) и далее пальчиком довести до нуля каждую стрелочку. После чего отстегнуть колодки и собрать панель до конца.
Диоды SMD паял - вы не поверите - паяльником! Самым обычным на 40 Вт, но лучше пишут 25-ти ваттным. Там полярность у них надо соблюдать - на запаянных есть метка - срезанный уголок, а на новых зеленая метка - это все минус (т.е. общий). У новых диодов есть минус - они меньше и контактные пластинки имеют св-во отваливаться при перегреве. Короче надо иметь опыт работы с паяльником. У мя он 15 лет, поэтому я запорол только 1 диод .
Ток около 20 мА, напряжение питания 2-3 В должно быть (у всех СМД оно почти одинаково и на долговечность и качество работы не влияет).
Честно говоря синих купить нужного формата и яркости непросто, поэтому я везде ставил один вариант, но белых помоему поболее будет, хотя на Чипидип щас белых не нашел. Но вообще на мафон я бы рекомендовал 150-200 мКд формат 1,6х0,8 мм. На приборку, климат и кнопки 350-450 мКд 3,2х2,5 (3х2) мм.
Самое главное - это яркость света. И длина волны должна быть одинаковая для всех типов диодов (для цветных).
Которые я паял они с углом 20 град. Ну это просто решилось, после запайки, дедовским напильничком постесал купола и "усе готово шеф" - угол стал около 120-90 град.

[alexandei]

А у меня машинка коричнево-золотистая, так что родной оранжевый - самое то. Только бардачки и ручки подсветить хочется.

[GTI]

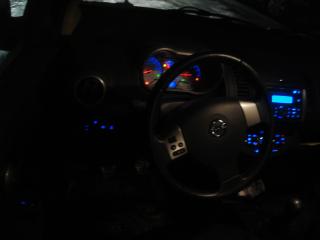

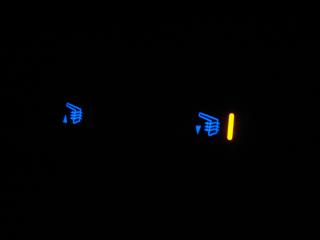

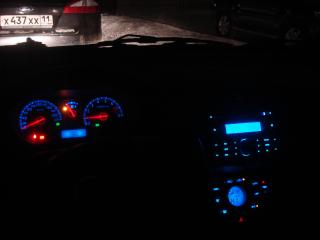

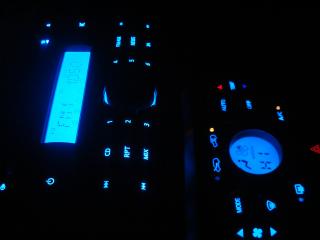

Вот, собственно, и фотки. К сожалению качество не очень...

[minidisc]

GTI, был давеча в радиомагазе - SMD только супре мелкие и не яркие (чорт). Есть 3мм мелкие обычные диоды - вот думаю может их вкрячить и напильником тоже счесать?

[GTI]

В панель приборов, может, и прокатит (хотя придеца поизвращатся паяльником), а вот в мафон могут не влезть - так как расстояние от платы до кнопок маловато... имхо, лучше сначала все проверить, правда у вас он похоже однодиновый, тут я не советчик, но не думаю, что сложнее чем двухдиновый...
Кстати, у вас ведь центр радиотехнического образования России - неужели нет толкового магазина по радиодеталям?

[minidisc]

нету нифига диодов нормальных в нашем центре! а мафон у меня уже с подсветкой нормальной - кенвуд.

кстати - сколько на панель надо диодов?

[GTI]

Тогда лучше заказать в Инет-магазине и всё сделать толково, хоть и потерпеть немного.
Например, ЗДЕСЬ. Правда, я там не пробовал.
На панель приборов надо: 9 штук 3,2х2,6 (где-то вверху я писал размеры)
3-спид
3-тах
1-топливо
2-ЖК диспл
И яркость не меньше 350 мКд (а лучше двух типов яркости заказать 350 и 450-500 и сравнить, вроде, недорого будет)
На климат не знаю - у меня же климат-контроль, а у вас регулировочные ручки, так что надо смотреть...
В стеклоподьемники, попогреи и блок слева от руля такие же 3,2х2,6...

[Братец Лис]

Последовал примеру GTI и заказал в Чип и Дипе диодики па приборку. Придут - займусь. Соответственно постараюсь сделать фотки процесса...

[серега-115]

Классно!!! , но сложно - разбирать много, и как отнесутся официалы к этому в плане гарантии на эл.оборудование, им выгодно снять Вас (т.е. нас) с гарантии хоть на все и сразу?

[alexandei]

Снимут, снимут.

[Братец Лис]

Блин... я в расстройстве....
