| Братец Лис |
 6.3.2009, 17:59
Сообщение
#1
|
||
 Енот-полоскун  Группа: Супермодераторы Сообщений: 6 719 Регистрация: 14.6.2008 Из: Страшный город Ярославль  |
Имею большое желание оттюнинговать фары. Как вариант - вставка диодной подсветки аля габарит.
Вариантов реализации море, как по исполнению, так и по цене. Решил спросить у вас, кто что посоветует? Вот отфотошопленые варианты: ______________________________________
|
||
   |
|
||
  |
Ответов
| Братец Лис |
23.4.2009, 15:53
Сообщение
#2
|
||
|
Енот-полоскун Группа: Супермодераторы Сообщений: 6 719 Регистрация: 14.6.2008 Из: Страшный город Ярославль |

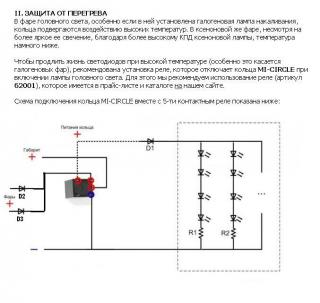

Схема подключения кольца...
 Светодиоды подключаются через резисторы в расчете 1 резистор на 4 светодиода. Т.к. у нас лампы Н4, то управляющее питание от + фар подразумевает подключения как + от ближнего, так и от дальнего. Для того, чтобы они не конфликтовали между собой, на каждый канал вешаем ещё по диоду 12В 1А. Да, заказывал все компоненты на www.led119.ru. Там есть всё. Саша, там и гибкая лнта была. Сейчас её нет на складе, я изначально тоже хотел ей глазки делать, но не дождался, сделал на колечках. ______________________________________
|
||
|
|
|
||
Сообщений в этой теме
Братец Лис Тюнинг фар 6.3.2009, 17:59
alexandei Вариант 4 - кольцо вокруг основного отражателя, ил... 6.3.2009, 18:25 NoteBook Может, лучше не рисковать? См п.3.6 Перечня неиспр... 6.3.2009, 21:52 alexandei Так белый ставить... 6.3.2009, 22:36 holod Третий сверху показался самым интересным. :good: 6.3.2009, 22:45 RUSLAN N Братец, лично мне нравится фото 3, где кольцо внут... 6.3.2009, 22:46 DRONIZL Да, мне тоже 3-я фотка понравилась!!! ... 7.3.2009, 1:55 alexandei Короче, всем понравился классический"энджел а... 7.3.2009, 8:46 Братец Лис Это я уже все читал... Вот только трубочек у нас т... 7.3.2009, 9:15 alexandei Это не трубочки, это палочки. От жалюзи оторви одн... 7.3.2009, 10:42 Deemon мне понравилось 7.3.2009, 11:58 Братец Лис Если бы всё было так просто...
На жалюзи они полые... 7.3.2009, 12:03 minidisc Я валяюсь с вас - создал ветку про это все дело ос... 10.3.2009, 9:49 alexandei Такой стержень можно из оргстекла выточить. Отпили... 10.3.2009, 10:14 minidisc комплект колец - печатная плата травлёная и лужона... 10.3.2009, 10:20 alexandei Я про прозрачный стержень для первого варианта про... 10.3.2009, 11:51 kendim11 Среди вариантов нет такой
10.3.2009, 13:12 minidisc на верхней фотожаба - но монтаж с оригинальной фот... 10.3.2009, 14:55 Братец Лис minidisc, дело говоришь... Вот только такие колечк... 10.3.2009, 18:49 alexandei Утопить в отражатель можно немного... Правда тольк... 10.3.2009, 21:27 kendim11 Кольцо можно сделать из палочек(пластиковых) для г... 11.3.2009, 8:13 alexandei У Братца Лиса в городе дефицит таких палочек. :) Д... 11.3.2009, 8:53 minidisc Как наиболее дешёвый и практичный вариант - это ок... 11.3.2009, 10:53 alexandei Это как кораблик в бутылке, да? 11.3.2009, 13:24 Братец Лис Про ленту думал тоже. Именно с расчетом на неё тем... 11.3.2009, 17:09 sergei Ангельские глазки лучше делать из CCFL колец. холо... 11.3.2009, 18:56 Братец Лис Усе... Я сделал ангельские глазки.... Фотки завтра... 21.4.2009, 18:16 sergei В разборке фары самое главное крепко собрать ........ 21.4.2009, 18:59 alexandei Респектище! Ты первый, кто решился!
Сдела... 21.4.2009, 19:51 Братец Лис
Смотрится хорошо,но как-то можно поярче диоды ( в... 21.4.2009, 21:13 sergei Ну главное ,чтоб не сгорели от нашего скачущего на... 21.4.2009, 21:23 Братец Лис Т.к. были в наличие 2 битые фары - то на них и тре... 21.4.2009, 21:32 sergei Блииин , :shok: мне бы битую фару - по каско пла... 21.4.2009, 22:40 alexandei Немного не в размер колечко, верно?Сколько по день... 21.4.2009, 23:03 Братец Лис
Возможно герметик для окон то же подойдёт , на ба... 22.4.2009, 10:51 sergei -40 +150
Мне кажется трудновато разогревать вт... 22.4.2009, 11:46 alexandei Ждем полноценных фоток. Я просто не уверен, что ко... 22.4.2009, 16:26 Братец Лис Да, так даже интересней...
Смотрим здесь...
... 22.4.2009, 16:52 Andrey59 Братец Лис! Апупенно :good: у меня все смело... 22.4.2009, 17:33 S_h_a_f_t Братец Лис ну ты молодец такую красотищу сделал, в... 22.4.2009, 18:18 sergei Отлично , чисто "дневной" свет как в сер... 22.4.2009, 21:36 Братец Лис Задумался о задних фонариках... Светодиоды - это г... 22.4.2009, 22:09 holod Отлично получилось! Но, если ездить только на ... 22.4.2009, 22:17 Братец Лис Вот именно... при включении ближнего/дальнего глаз... 22.4.2009, 22:19 alexandei Это так называемый евросвет - с ним днем можно езд... 22.4.2009, 22:23 Братец Лис Ну, на стенке это довольно сложно увидеть, а на до... 22.4.2009, 22:31 sergei Да ну, какие обрезки света ..... .У нас здоровый о... 22.4.2009, 22:51 Братец Лис Ага, уже ловил несколько взглядов на машинке.
А ох... 22.4.2009, 22:53 alexandei Братец Лис, можешь от битой фары взять внешний отр... 23.4.2009, 14:41 Братец Лис 1. Завтра выложу
2. Я все это делал в нашей ремзон... 23.4.2009, 15:05 alexandei В питере магазины есть, можно не заказывать, а при... 23.4.2009, 17:32 Братец Лис Это в Питере... Я тут вообще с трудом нашел радиом... 23.4.2009, 18:23 Deemon А вот интересно ... мощность диодов в ленте больше... 23.4.2009, 20:48 Братец Лис Странно, что minidisc еще не отписался... Он эту ... 24.4.2009, 6:32 kendim11 Отпадд, чума, вААбще круто. Ну ты и забаЦал. Рад з... 24.4.2009, 6:56 серега-115 Классно получилось! А что если поставить фары ... 24.4.2009, 21:27 Братец Лис Я думаю не подойдут... там и бампер другой и, я ду... 25.4.2009, 6:32 alexandei Вопрос только в том - до потери совместимости или ... 25.4.2009, 7:01 minidisc отписываюсь -
работы было много и некада было отп... 29.4.2009, 10:21 Братец Лис Вот фото в сумерках + ПТФ... Фотик смазывает, свет... 29.4.2009, 10:36 alexandei Братец Лис, а сфотай еще в сумерках - как глазки б... 29.4.2009, 10:47 sergei
Вот фото в сумерках + ПТФ... Фотик смазывает, све... 29.4.2009, 11:04 Братец Лис
Братец Лис, а сфотай еще в сумерках - как глазки ... 29.4.2009, 11:56 alexandei Или подожду, или на даче до своей сам доберусь =) ... 29.4.2009, 11:59 slbad Че то не видно ни х/каких глазок????????? 29.4.2009, 19:15 Братец Лис Смотри предидущую страницу. 29.4.2009, 19:47 slbad Я имел ввиду фотки выложенные выше, уже в рабочем ... 29.4.2009, 21:12 Братец Лис Фотки на этой странице - кольца в рабочем состояни... 29.4.2009, 21:16 Братец Лис Переклеил фары. Теперь зазоры как заводские... Рад... 7.5.2009, 15:53 alexandei Чувствую, мне стоит просто тебя подождать - и анге... 7.5.2009, 17:08 Братец Лис Туборг грин... или Балтика 8 или Сибирская корона ... 7.5.2009, 17:22 Пашкинсон Кстати, а никто не заморачивался, можно ли такую п... 19.5.2009, 20:20 Братец Лис Коплю деньги и обдумываю дизайнерские решения задн... 19.5.2009, 20:27 alexandei Кадилак, падла, тормозными по глазам фигачит так ч... 19.5.2009, 21:32 Братец Лис Резистор нам в помощь :D
Очень нравится такой ва... 19.5.2009, 21:52 Роман (УУМ) Хабаров Просто супер. Подумываю о командировке в один стар... 19.5.2009, 23:25 Братец Лис Вэлкам! 20.5.2009, 6:26 Пашкинсон На днях собираюсь посетить магаз, где всякие прибл... 26.5.2009, 21:31 Братец Лис Ждем подробное описание содержимого магаза... 26.5.2009, 21:36 Роман (УУМ) Хабаров Что то в магазине видимо ОООЧЕНЬ много места, раз ... 20.10.2009, 2:46 Shaft или же там так много всего, что не может выбрать ... 20.10.2009, 21:29 Братец Лис Меня б туда, да с мешком денег.... 21.10.2009, 10:29 alexandei Чтот тут нет фото моих глазок - дублирую из борт ж... 22.10.2009, 18:41 ZverNote
Резистор нам в помощь :D
Очень нравится такой в... 3.11.2009, 18:28 Братец Лис Знаю... тем не менее уже делаю что-то подобное.... 3.11.2009, 19:23 kendim11 Нашел каталог по светодиодам, которые используют в... 11.11.2009, 9:57 Братец Лис Да, забыл отметить про Египет.... очень много маши... 11.12.2009, 9:34 toxa22 чурки, что с них взять :) у нас вон тоже раньше ар... 11.12.2009, 9:46 Братец Лис Небольшой отчёт, как я провел День рождения...
За ... 14.12.2009, 9:17 alexandei Глазки, я смотрю, по моей технологии делали =)
то... 14.12.2009, 9:43 Братец Лис Да, технология твоя, цвет на самом деле белее, фот... 14.12.2009, 9:46 alexandei Фото света G3 на снег/на стену не делали?
У меня ... 14.12.2009, 9:55 Братец Лис Нет, не делали, бо не в фокусе чуток... Но могу за... 14.12.2009, 10:03 alexandei У меня чисто белый. Без желтого, без синего. Неуло... 14.12.2009, 10:28 crimecat От себя хочу еще и еще раз поблагодарить Мишу за т... 14.12.2009, 11:14 sergei Ну вот :victory: , я всегда говорил,что с линзам... 14.12.2009, 12:01 sergei Теперь бы ещё фотку света на стену .... ;) 14.12.2009, 21:51 Братец Лис Я думаю фото на стену будет после победы проблемы ... 14.12.2009, 22:18
axelroses Очередной зачёт Михаилу! :give_rose:
Всё выше... 14.12.2009, 22:33 |
