Дневные ходовые огни. Можно ли использовать штатную схему?, Обсуждение вариантов реализации ДХО на еНоте Опции

[Androny]

Перемычку с дальнего на габариты через диод. Но опять таки, при условии что в режиме ДХО, на дальнем полноценный плюс.

[Василий]

ЯРК, а Вы не пробовали минус на реле подать с 65 контакта блока IPDM. По идее он там должен появляться после старта двигателя.

Это уже проходили. В заводской комплектации без ДХО управляющий сигнал на 65-том пине отсутствует. Для его получения нужна перепрошивка с дилерского CONSULTa. Стоимость перепрошивки у официалов около 1000 рублей.

[s-rv]

Перемычку с дальнего на габариты через диод. Но опять таки, при условии что в режиме ДХО, на дальнем полноценный плюс.

А при езде по трассе с дальним - что будет с габаритами?

[Androny]

Будут параллельно питать реле.

[s-rv]

Тогда нужно будет 2 диода, один на проводе дальнего, а уже до него перемычка на габарит. Так? Так как по схеме дхо - на проводе дальнего будет напряжение. Так?

Сообщение отредактировал s-rv - 23.4.2012, 20:25

[Androny]

На левой фаре, да. А на правой не должно быть напряжения ДХО

Вы же на левой фаре корпус комутируете?

[s-rv]

Нет, на правой. Сделал ближний в полнакала. Провода дальнего света вообще не трогал. Просто, DVN дал ссылку, в которой он говорил, что на правой фаре сделаешь и будет моргать дальний. Но увы.

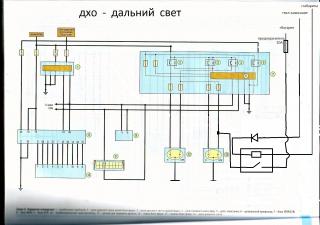

Схема получилась такая...

[Androny]

Ну и диод добавить...

[s-rv]

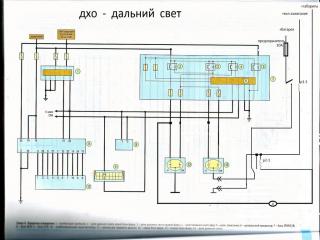

А если так? Как по ссылке DVNа
с + замка идет на габарит (там есть земля до включения габарита), при появлении + на габаритах - реле тупо не замкнется...

Завтра попробую эту схему и посмотрю, что будет с дальним.

[Androny]

Не понял... А как реле включится без минуса?

Ага, понял! При выключенных габаритах будет минус.
И ближний будет в полный накал.

[DVN]

Я же ссылку дал, откуда начинать читать...

[s-rv]

По твоей ссылке сделал на диоде и одном реле - ближний горит в полную силу и дальний не моргает. Что я сделал не так?

Лучше бы подсказал, как сделать на релюхах, чтобы дальний моргал? Через диод с дальнего на габариты кинуть провод?

[s-rv]

Наверное, такая реализация пойдет, чтобы дальний моргал.

Но уже нет желания ковыряться...

[ярк]

А что если моргать дальним в полнакала включил габариты -выключил габариты , встречным будет видиться моргание ,вполне сносное .

[s-rv]

Блин, а че если сделать туманки в полнакала? Но тут есть 3 вопроса:
1. Схема такая же как на ближнем (параллельная)?
2. Будет ли моргать дальний (по идее должен )?
3. Будет ли этот свет видно?

На туманках нагрузка меньше на генератор и схема получится отвязана от ближнего и дальнего, значит будет моргать?

Сообщение отредактировал s-rv - 24.4.2012, 21:23

[DVN]

Теоретически и с полближнего должон был моргать одной левой(правой), но это ... (белый чорный ящег) как-то чует напругу на фарах и не моргает. Т.е. (ИМХО) диодами нужно отсекать ближние лампы от белого гробика. По теме нужно мерить именно на фаре что приходит, когда и куда по морганию - тогда уже по результатам мухлевать со схемой. ИМХО с полтуманок должно моргать сразу.
Для себя решил переделывать полближнего в ШИМ, поэтому с моргаловом не заморачивался - пока жмакаю кнопку ПТФ - 4 фары сразу загоряются заметно так

[Androny]

Я себе решил такой заказать.
Хотя, не удивлюсь, если моргание тоже не будет работать.

[s-rv]

Ну в общем, если желание останется, попробую полближнего, и чтобы дальний через диоды моргал

[zoon]

неделю назад, как и уважаемый jr007, чтобы особенно не заморачиваться, купил и поставил такие вот ДХО.

Крепления ДХО, через двухстороннюю самоклейку, прилепил к горизонтальным поперечинам решетки радиатора, а затем притянул капроновыми стяжками:
, - "безсаморезный метод".
- питание от "габаритов", отключение от "ближнего", как и советовал уважаемый alexandei.
По ГОСТу проходят по всем параметрам.
И даже сертификат есть на сайте "EGO Light". Сертификат распечатал и вожу с собой.

Ну, заодно поставил "противомоскитную сетку" методом "снятия "муранки".
Без "муранки" и ДХО удобнее ставить и провода к ним протягивать.

[jr007]

zoon, молодца, поздравляю, а почем брали ДХО?
