Диодим штатные заглушки ПТФ, Делаем, устанавливаем, тестируем... Опции

[Братец Лис]

конечно...

[deykas]

А эксперементировать ох как интересно

Ну и схемки Я б не стал так заморачиваться, чем вам не нравится LM 317, посмотрите тут написано интересно.

У зтих стабилизаторов разница между выходным/входным напряженим для стабильной работы должнабыть не менее 60%. Светодиодов нечетное кол-во, придется в параллель, ток большой, нужен радиатор.

[deykas]

Ну и схемки Я б не стал так заморачиваться, чем вам не нравится LM 317, посмотрите тут написано интересно.
[/quote]
Собрал 2 схемы для сравнения на LM317 и КР1006ВИ1, светодиоды 7 шт. в параллель, LM-ка без радиатора через 10 сек греется неимоверно, транзистор - голый корпус рука терпит. Единственно не замерил температуру корпусов микросхемы и транзистора (тестер в гараже, пробовал дома).
ШИМ по вот этой схеме:


Заглушки получились так:


Сделал сегодня фотки днем 11,30

[Братец Лис]

Как-то не очень ярко...

[s-rv]

одного не пойму - зачем мудрить с микрухами?? поставь тупо диоды с сопротивлениями и делу конец..

делал что-то подобное на мерсе 202-м.. тупо одни диоды с сопротивлениями, но через месяц всеравно снял - надоело

[deykas]

Не очень ярко, это так кажется, снято днем около 12 час.
А резисторами эти светодиоды тоже пробовал, ставил 100 Ом 2 Вт, греются очень сильно.
Сегодня был пробный день.

Сообщение отредактировал deykas - 15.3.2011, 22:50

[x@myak]

Не очень ярко, это так кажется, снято днем около 12 час.
А резисторами эти светодиоды тоже пробовал, ставил 100 Ом 2 Вт, греются очень сильно.
Сегодня был пробный день.

У тебя в линейке сколько диодов стояло? Для одного LED 100 ОМ маловато будет - он и будет греться. Я конечно уже не помню как их считать. Года полтора прошло с тех пор как подсветку в багажник паял, но даже по памяти на 1 диод маловато.

Сообщение отредактировал x@myak - 16.3.2011, 9:02

[RASH]

Номиналы резистров можно вот сдесь посмотреть, подбирай в зависимости от сопротивления (Ом)

http://www.led119.ru/content/articles/index.php?article=2465

Вчера приобрел отличный наборчик для заглушек (диоды гиперфлюксы 4х чиповые, линзы, платы и резисторы). Спасибо Братцу Лису

[Rinat]

Резисторы можно подобрать что они не будут греться, а лед драйверы для того чтоб они светили без градации в зависимости от напряжения сети бортового.

Сообщение отредактировал Rinat - 16.3.2011, 9:52

[RASH]

deykas а установку линз планируешь? Мне кажется с линзами (например LL2) буде козырнее!

[deykas]

В 163 посте заглушка уже с линзами. Фото со вспышкой.
Диоды включались так:


LL2 маловаты 12 мм, резали (линзы не линзы Ø15 мм) лазером.
Минус в заглушках - разный угол раскрытия конусов, получается разная глубина установки от 10 мм до 19 мм, считая от среза с тыльной стороны заглушки. Лучшим вариантом будет как у Братца Лиса, подрезать пластик и ставить линзы вместе с платой светодиодов, т.е. комплектом.

Сообщение отредактировал deykas - 16.3.2011, 13:32

[deykas]

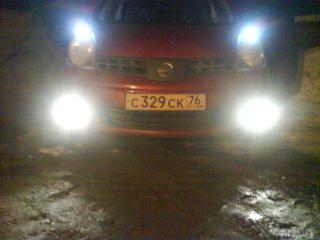

Вот сегодня сфоткал телефоном ок 9 вечера габариты+заглушки


ближний+заглушки

[x@myak]

Конечно удачи вам в ваших тюнинг-поисках, но все же во мне говорит водитель.... дай бог, что бы ваши поделки не слепили водителей. ПТФ - это оптический прибор практически. И как будут светить LED... хотя мощность не та... что бы не слепить встречку. В моей альке я даже заморачиваться не стал и вставил ПТФ заводские... хотя можно было погемороиться и тоже влепить LED плату... но отрегулировать ее сложно (на альке чуть сложней с внедрением).

P.S. И забейте на драйверы ИМХО - резисторов, толково подобранных, более чем хватит.

[deykas]

Слепить не будут, свет идет над дорогой на небольшой высоте. Фото не передает реальной картинки

[RASH]

deykas Дата 18.3.2011, 22:52
Вот сегодня сфоткал телефоном ок 9 вечера габариты+заглушки

Хорошо получилось! Еше бы фоточку почетче!

[deykas]

Завтра попробую фотиком

[Ланселот]

Отлично у вас получилось продиодить заглушки. А вот в новых Енотах заглушки другие - сеточкой..... (((( Их никак нельзя на другие менять? Или уж легче противотуманки впендюрить сразу?

[Братец Лис]

Готовлю сейчас вариант ДХО в противотуманках....

[RASH]

В выходные задиодил заглушки новыми диодами (гиперфлюксы) которые получил у Братца Лиса , Благодарю! вот еще не успел новую проводку проложить к заглушкам т.к. старая вышла из строя, новую буду прокладывать в гофре. До этого стояли обычные диоды 10мм., зимой почит все перегорели из-за повышенной влажности в пространстве бампера и недостаточной герметизации контактов диодов (герметик силиконовый почти весь поотваливался), Теперь использовал для герметизации термоклей.

[Братец Лис]

Лучше эпоксидку....
