> Диодим штатные заглушки ПТФ, Делаем, устанавливаем, тестируем...
Братец Лис
сообщение 11.3.2011, 21:25
Сообщение #141


Енот-полоскун
*******

Группа: Супермодераторы
Сообщений: 6 719
Регистрация: 14.6.2008
Из: Страшный город Ярославль



4-х чиповые гиперфлюксы с линзами и 3-х чиповые с линзами....


______________________________________
NOTE 1.6 MT (2006)
Tekna
Светло-коричневый - C30/M
--------------------

А вот что бы ещё затюнить.... ?


Бортовой журнал
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
deykas
сообщение 12.3.2011, 20:25
Сообщение #142


Барбадосский енот
*****

Группа: Пользователи
Сообщений: 285
Регистрация: 3.1.2010
Из: Ярославль



Кстати: линзы (скорее просто стекла) получу завтра. Есть мысль: покрасить внутреннюю часть заглушек, до линз, серебрянкой для отражения. Диаметр светодиодов 8 мм, диам. отверстий 12 мм. Компенсировать разницу изолентой нонсенс. Ищу подходящие втулки. Подключение можно было бы сделать по другому, по 2-3 диода в цепь, надо делать подборку резисторов по сопротивлению и мощности. А в таком виде

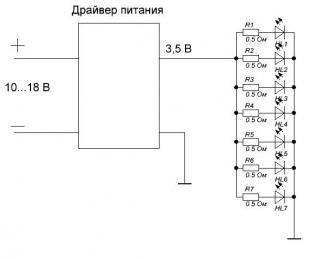

Прикрепленное изображение
гораздо лучше, резисторы 0,125 Вт


______________________________________
NOTE 1.4 MT (2008)
Comfort + Опции
Темно-красный - A32/M
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Rinat
сообщение 12.3.2011, 20:32
Сообщение #143


Енот-полоскун
*******

Группа: Пользователи
Сообщений: 2 724
Регистрация: 8.2.2011
Из: Уфа



ПрАстите меня убогого, а зачем резисторы с такими номиналами??? В сие схемке? Бррр sad.gif


______________________________________
 (2017)
Черный - Z11/M
--------------------
land cruiser prado 150
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
deykas
сообщение 12.3.2011, 21:02
Сообщение #144


Барбадосский енот
*****

Группа: Пользователи
Сообщений: 285
Регистрация: 3.1.2010
Из: Ярославль



Ну как-бы ограничить ток через светодиоды sad.gif , а вообще-то и сам не знаю biggrin.gif
Сижутут с пивом ибалуюсь

Сообщение отредактировал deykas - 12.3.2011, 21:03


______________________________________
NOTE 1.4 MT (2008)
Comfort + Опции
Темно-красный - A32/M
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Rinat
сообщение 12.3.2011, 21:28
Сообщение #145


Енот-полоскун
*******

Группа: Пользователи
Сообщений: 2 724
Регистрация: 8.2.2011
Из: Уфа



на 0,5 Омах не особо ток ограничишь, учитывая потребляемую мощность СИД.


______________________________________
 (2017)
Черный - Z11/M
--------------------
land cruiser prado 150
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
deykas
сообщение 13.3.2011, 13:09
Сообщение #146


Барбадосский енот
*****

Группа: Пользователи
Сообщений: 285
Регистрация: 3.1.2010
Из: Ярославль



120 mA 3.2 V один диод. Вот ткой калькулятор
http://www.novomoskovsk.ru/andreev/led_calc.html


______________________________________
NOTE 1.4 MT (2008)
Comfort + Опции
Темно-красный - A32/M
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Rinat
сообщение 13.3.2011, 13:25
Сообщение #147


Енот-полоскун
*******

Группа: Пользователи
Сообщений: 2 724
Регистрация: 8.2.2011
Из: Уфа



smile.gif не берите в голову, выкиньте эти резисторы со схемы. Если делать расчеты по вашим данным номинал далеко не 0,5 Ом, 0,5 Ом это номинал на котором вы много не уроните напряжения. что то не то рассчитывает прога, по закону ома примерно да на 0,24 В роняют при таком токе. А по расчету:

Сообщение отредактировал Rinat - 13.3.2011, 13:37


______________________________________
 (2017)
Черный - Z11/M
--------------------
land cruiser prado 150
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
deykas
сообщение 13.3.2011, 18:39
Сообщение #148


Барбадосский енот
*****

Группа: Пользователи
Сообщений: 285
Регистрация: 3.1.2010
Из: Ярославль

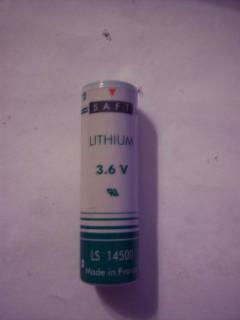

Да, действительно где-то я лопухнулся bad.gif , подключал сегодня диоды от вот таких батарейкоф
Прикрепленное изображение

Прикрепленное изображение

Вторая то 3,6 В, светодиод ничего горит, не греется smile.gif . Нафиг резисторы.
Снял сегодня заглушки выковыриваю старые диоды(они на термоклее) кошмар вычищать клей.


______________________________________
NOTE 1.4 MT (2008)
Comfort + Опции
Темно-красный - A32/M
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Rinat
сообщение 13.3.2011, 19:32
Сообщение #149


Енот-полоскун
*******

Группа: Пользователи
Сообщений: 2 724
Регистрация: 8.2.2011
Из: Уфа



а какой именно драйвер использовал?


______________________________________
 (2017)
Черный - Z11/M
--------------------
land cruiser prado 150
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
deykas
сообщение 13.3.2011, 19:40
Сообщение #150


Барбадосский енот
*****

Группа: Пользователи
Сообщений: 285
Регистрация: 3.1.2010
Из: Ярославль



Да без драйвера, напрямую.


______________________________________
NOTE 1.4 MT (2008)
Comfort + Опции
Темно-красный - A32/M
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Rinat
сообщение 13.3.2011, 20:50
Сообщение #151


Енот-полоскун
*******

Группа: Пользователи
Сообщений: 2 724
Регистрация: 8.2.2011
Из: Уфа



в сеть авто.


______________________________________
 (2017)
Черный - Z11/M
--------------------
land cruiser prado 150
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
deykas
сообщение 13.3.2011, 22:16
Сообщение #152


Барбадосский енот
*****

Группа: Пользователи
Сообщений: 285
Регистрация: 3.1.2010
Из: Ярославль



Цитата(Rinat @ 13.3.2011, 20:50) *

в сеть авто.

Не, от батарейков biggrin.gif
Поставил диоды в заглушки, спаял в параллель, подключил драйвер ШИМ LD9.
Питание от блока компьютера 12 В, несколько секунд и драйвер отключился angry2.gif, помоему от перегрева. Сделаю лучше через резисторы


______________________________________
NOTE 1.4 MT (2008)
Comfort + Опции
Темно-красный - A32/M
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Rinat
сообщение 14.3.2011, 6:38
Сообщение #153


Енот-полоскун
*******

Группа: Пользователи
Сообщений: 2 724
Регистрация: 8.2.2011
Из: Уфа



странно, этот драйвер до 1,2 А выжимает, по моему 7 сид да в заглушке, максимальный ток 0,9 А.


______________________________________
 (2017)
Черный - Z11/M
--------------------
land cruiser prado 150
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
x@myak
сообщение 14.3.2011, 8:33
Сообщение #154


Кошачья белка
****

Группа: Пользователи
Сообщений: 60
Регистрация: 15.11.2010
Из: г. Луховицы



Цитата(Rinat @ 13.3.2011, 13:25) *

smile.gif не берите в голову, выкиньте эти резисторы со схемы. Если делать расчеты по вашим данным номинал далеко не 0,5 Ом, 0,5 Ом это номинал на котором вы много не уроните напряжения. что то не то рассчитывает прога, по закону ома примерно да на 0,24 В роняют при таком токе. А по расчету:

Я конечно не великий спец в электрике, но светодиод горит не от протекающего через него напряжения, а от силы тока и сгорает он от перебора тока. Вот для для ограничения тока и ставится резистор.
Поправьте если не прав.

Сообщение отредактировал x@myak - 14.3.2011, 8:33


______________________________________
Другой автомобиль (2006)
Серебристый - KY0/M
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Братец Лис
сообщение 14.3.2011, 8:53
Сообщение #155


Енот-полоскун
*******

Группа: Супермодераторы
Сообщений: 6 719
Регистрация: 14.6.2008
Из: Страшный город Ярославль



Прав....
Вчера сделали заглушки на 3-х чиповых smd5050 светодиодах и рассеивающих линзах... смотрится значительно лучше, нежели на 10мм светодиодах. издалека машина очень хорошо видна.


______________________________________
NOTE 1.6 MT (2006)
Tekna
Светло-коричневый - C30/M
--------------------

А вот что бы ещё затюнить.... ?


Бортовой журнал
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
deykas
сообщение 14.3.2011, 9:13
Сообщение #156


Барбадосский енот
*****

Группа: Пользователи
Сообщений: 285
Регистрация: 3.1.2010
Из: Ярославль



Цитата(Rinat @ 14.3.2011, 6:38) *

странно, этот драйвер до 1,2 А выжимает, по моему 7 сид да в заглушке, максимальный ток 0,9 А.

Я сам удивляюсь, драйвер выбирался именно из этого расчета.
Покопашись в инете выяснил, что данный драйвер применяют в основном в фонариках.
Используют 3 Li-on аккум. по 3.7 В максимум, а тут я ему дал 12 В, да еще с БП.
Вот к чему приводит нежелание сидеть с паяльником.
Все-таки соберу ШИМ сам,
вот такой
Прикрепленное изображение

или такой

Прикрепленное изображение

Цитата(Братец Лис @ 14.3.2011, 8:53) *

Прав....
Вчера сделали заглушки на 3-х чиповых smd5050 светодиодах и рассеивающих линзах... смотрится значительно лучше, нежели на 10мм светодиодах. издалека машина очень хорошо видна.

А эксперементировать ох как интересно vishenka127jr.gif


______________________________________
NOTE 1.4 MT (2008)
Comfort + Опции
Темно-красный - A32/M
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Anton24
сообщение 14.3.2011, 9:42
Сообщение #157


Кошачья белка
****

Группа: Пользователи
Сообщений: 141
Регистрация: 23.8.2009
Из: Красноярск



Цитата(Братец Лис @ 14.3.2011, 12:53) *

Прав....
Вчера сделали заглушки на 3-х чиповых smd5050 светодиодах и рассеивающих линзах... смотрится значительно лучше, нежели на 10мм светодиодах. издалека машина очень хорошо видна.

Миша, можно фото?


______________________________________
Другой автомобиль (2005)
Синий - BV4/M
--------------------
Nissan Note, кпп JERICO Airshifter, RB26DETT, 1200 л.с.,буст 1,5кг!
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Rinat
сообщение 14.3.2011, 10:00
Сообщение #158


Енот-полоскун
*******

Группа: Пользователи
Сообщений: 2 724
Регистрация: 8.2.2011
Из: Уфа



Цитата(deykas @ 14.3.2011, 10:13) *

А эксперементировать ох как интересно vishenka127jr.gif

Ну и схемки nea.gif Я б не стал так заморачиваться, чем вам не нравится LM 317, посмотрите тут написано интересно.


______________________________________
 (2017)
Черный - Z11/M
--------------------
land cruiser prado 150
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Братец Лис
сообщение 14.3.2011, 10:21
Сообщение #159


Енот-полоскун
*******

Группа: Супермодераторы
Сообщений: 6 719
Регистрация: 14.6.2008
Из: Страшный город Ярославль



Цитата(Anton24 @ 14.3.2011, 9:42) *

Цитата(Братец Лис @ 14.3.2011, 12:53) *

Прав....
Вчера сделали заглушки на 3-х чиповых smd5050 светодиодах и рассеивающих линзах... смотрится значительно лучше, нежели на 10мм светодиодах. издалека машина очень хорошо видна.

Миша, можно фото?

Машина не та, но светит и выглядит точно так же....



______________________________________
NOTE 1.6 MT (2006)
Tekna
Светло-коричневый - C30/M
--------------------

А вот что бы ещё затюнить.... ?


Бортовой журнал
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
deykas
сообщение 14.3.2011, 20:48
Сообщение #160


Барбадосский енот
*****

Группа: Пользователи
Сообщений: 285
Регистрация: 3.1.2010
Из: Ярославль



Миш, каналы подрезал?


______________________________________
NOTE 1.4 MT (2008)
Comfort + Опции
Темно-красный - A32/M
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
