Перестал работать вентилятор отопителя, Проблемы, ремонт, замена, подбор аналогов Опции

[b00mer52]

Проблема оказалась в изношенных щетках электродвигателя. Пропадет прижим. Кто менял - напишите пожалуйста размеры или сразу ссылку где купить. Заранее благодарен!

Сообщение отредактировал b00mer52 - 12.12.2023, 9:51

[sandro]

Форумчане делают так...

... Что купил:
1. KSB0109 MOTORHERZ Щетки мотора отопителя в Автодоке 2 шт. за 458р. Требуется доработка напильником! Размеры 8х9х19 мм.
Из великого множества выбирал с сечением провода 2 мм кв., радиус с торца с нужной стороны, чтоб меньше стачивать до наших размеров...

...Обточил до 6х7,5х16 мм. Спаял, установил. Провод тот же, только пайку заменил на наконечники. Обжал.
Заработал ветерок сразу. Как долго будет, посмотрим. Ну, а новый так в коробке и пусть ждет своей очереди.

...Поменял щетки, но у меня по длине никак не 16 мм!
Я сначала сделал 15 мм, как тут писали, но крышечка, которая держит пружину, не хотела застегиваться.
Пришлось укоротить щётку до 14 мм. Собрал, всё работает.

[note_book]

Щётки угольные У00414 6.5х7.5х13 мм, клемма 6х6 мм, 2 шт. для HITACHI Калибр 00000075111
67 рублей.

[yura]

MOTORHERZ KSB0109, например, щетки меднографитовые!!!!!

Угольные от Калибра – в электроинструмент.

[note_book]

Понятно - измерил сопротивление графитовых щёток от Хитачи - 3 Ома.
Надо что то медно графитовое ближе по размерам найти.Купить за полтыщи щетки и дохрена тереть их ,то еще занятие)

Щетки для электродвигателя brush-15 Cu-C /
Комплект из 2 шт. / RUICHI

RUICHI 15 Cu-C

Высота 5,9 мм
Ширина 7,7 мм
Глубина 17,7 мм

266руб 2 шт.




Сообщение отредактировал note_book - 29.12.2023, 21:51

[axelroses]

Через очередные 8,5 лет эксплуатации после пробега чуть-чуть за 126 тыс. км закончился второй вентилятор печки VALEO 698755.

Вентилятор отопителя VALEO 698755 (артикулы оригинала Nissan 27226-9U01A, 27226-AX105, 27226-BC00A, 27226-AX205) на данный момент стоит 16334₽ со сроком доставки от недели.

Почитал советы по замене щёток, но не заметив этого...

Видимо щетки KSB0109 MOTORHERZ, которые тогда были установлены, для коллектора как наждак.
Отмыл моторчик, а так весь корпус в районе коллектора был в медном порошке и возле щеток на коллекторе залежи...

...заказал щётки мотора отопителя MOTORHERZ по артикулу KSB0109, рассчитывая неспешно поменять их в дни новогодних каникул.
За 295,70₽ через 10 дней пришла ОДНА(!) щётка. Кому-то нужна одна щётка?! Заказал ещё раз, чуть-чуть дешевле даже. Снова жду...

Пока пришлось отмыть дочиста, продуть, просушить и смазать заводской мотор отопителя Valeo (с пробегом 163260 км за 8,5 лет) из запасников, чуть подрастянуть пружинки, поджимающие щётки (остаток около 5 мм) и поставить в автомобиль. Работает... в ожидании замены...

[b00mer52]

Заказал на Озоне вот такие



Внешне очень похожи на оригинальные, только срез немного другой. Сточатся сами или может подпилю. Жду, пока морозы уйдут, гаража нет, колхозю на парковке.
Старые щетки с поджатыми пружинками пока трудятся.

[axelroses]

Щётка для электродвигателей brush-23 Cu-C (меднографитовая) согласно данным продавца на Озоне имеет размеры 4.8×7.8×17.6 мм, что не вяжется с размерами штатных щёток – 6.0×7.5×16.0 мм. Эти узковаты на 1.2 мм – возможен перекос и подклинивание в направляющих, а также неравномерный износ и неполное прилегание к коллектору...

... Что купил:
1. KSB0109 MOTORHERZ Щетки мотора отопителя в Автодоке 2 шт. за 458р. Требуется доработка напильником! Размеры 8×9×19 мм.
Из великого множества выбирал с сечением провода 2 мм кв., радиус с торца с нужной стороны, чтоб меньше стачивать до наших размеров...

...Обточил до 6×7,5×16 мм. Спаял, установил...

У штатных щёток именно такие размеры, я проверил, измерив их остатки штангенциркулем
Уж лучше я чуть подольше поточу KSB0109 напильником до номинальных габаритов...

Хотя, может, пара тысяч рублей в год – вполне нормальная цена за спокойствие... и стоит вновь купить VALEO 698755 в сборе, установить и забыть на следующие восемь лет?

[b00mer52]

...что не вяжется с размерами штатных щёток

Это да. Думаю, эти миллиметры не критичны. Буду менять, выложу фото.

[jacksontown]

Понятно - измерил сопротивление графитовых щёток от Хитачи - 3 Ома.
Надо что то медно графитовое ближе по размерам найти.Купить за полтыщи щетки и дохрена тереть их ,то еще занятие)

Просто интересно, как именно измерялось сопротивление И что подразумевается под "дохрена тереть"? Там если тереть, то щетка стачивается в момент.

Через очередные 8,5 лет эксплуатации после пробега чуть-чуть за 126 тыс. км закончился второй вентилятор печки VALEO 698755.

Алексей, как-то они у тебя быстро умирают на фоне пробега..... может, есть смысл шлифануть коллектор? Не забыв его продорожить?

Щётка для электродвигателей brush-23 Cu-C (меднографитовая) согласно данным продавца на Озоне имеет размеры 4.8×7.8×17.6 мм, что не вяжется с размерами штатных щёток – 6.0×7.5×16.0 мм. Эти узковаты на 1.2 мм – возможен перекос и подклинивание в направляющих, а также неравномерный износ и неполное прилегание к коллектору...

При достаточной длине щетки перекос будет не актуален. Щетка притрется, как есть. А вот неправильное (недостаточное) перекрытие пластин (ламелей) коллектора приведет к хреновой коммутации обмоток якоря. Последствия будут не самые радужные.

Это да. Думаю, эти миллиметры не критичны. Буду менять, выложу фото.

Да миллиметры ловить в магазе вообще нет никакого смысла. Я беру на глаз с запасом, надфилем слегка снимаю лишнее и ставлю в моторчик. Графит стачивается легко и непринужденно. Единственный нюанс - после подгонки по сечению и длине отрезаю тонкую полоску нулевки (наждачной бумаги) по ширине коллектора, завожу ее между щетками и коллектором (абразивом к щеткам), и притираю щетки к поверхности коллектора. Очень желательно вычистить от налета пазы между ламелями коллектора, ибо там проводимая грязь, которая провоцирует круговой огонь по коллектору.
З.Ы. Уже четыре или пять раз (сбился со счета) менял щетки в карлсоне. Следующий этап замена моторчика, ибо коллектор сточился в хлам.

Сообщение отредактировал jacksontown - 12.1.2024, 22:33

[note_book]

Понятно - измерил сопротивление графитовых щёток от Хитачи - 3 Ома.
Надо что то медно графитовое ближе по размерам найти.Купить за полтыщи щетки и дохрена тереть их ,то еще занятие)

Просто интересно, как именно измерялось сопротивление И что подразумевается под "дохрена тереть"? Там если тереть, то щетка стачивается в момент.

На фотографии из цитированного сообщения видно, как измерялось сопротивление.
Я купил за 266 руб. пару почти в размер, тереть 3 десятки мм по толщине, 2 мм по длине. Это и значит тереть "не дохрена" и в два раза дешевле.

[jacksontown]

Так о тож, на фото 1,2 Ом, а в тексте - 3 Ом. Больше, чем двойное расхождение. Потому и спросил.
Ну, и сразу вопрос - а смысл таких замеров?

[note_book]

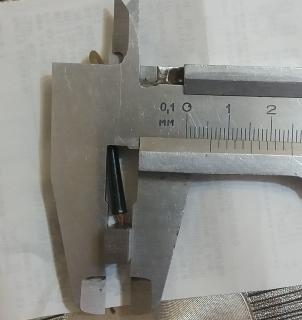

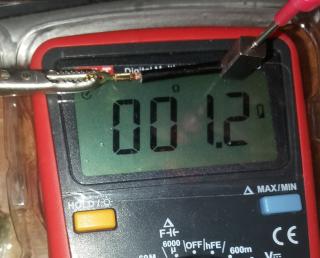

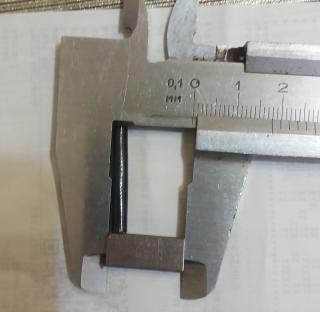

Слушай,ну ясно же описаны два вида щЁток в сообщении -чисто графитовые 3Ома от электроинструмента и меднографитные 1.3 ом,и ссылка на них и размеры со штангеном....
3 и 1.2 Ома на больших токах очень существенная разница

И тереть их до нужных размеров - чуть тяжелей чем в носу ковырять,они же мягкие.Смысл моего поста-
подгонять щетки купленные дешевле и почти по размеру ,лучше чем KSB0109 MOTORHERZ, за более чем 500р за пару ,да и еще существенно бОльшие по размеру ,чем нужно IMHO

[jacksontown]

момент.На фотографии из цитированного сообщения видно, как измерялось сопротивление.
Я купил за 266 руб. пару почти в размер...

Я покупаю что-то около 150 р. за пару в своей деревне, и это из дорогих. Вопрос не в цене, а в том, что подогнать размер не представляет труда - это основной мой посыл для тех клубней, кто решит менять щетки, а не вентилятор целиком. Если считаете, что мой текст не полезен, чирканите в личку - затру без сожаления

Слушай,ну ясно же описаны два вида щЁток в сообщении -чисто графитовые 3Ома от электроинструмента и меднографитные 1.3 ом,и ссылка на них и размеры со штангеном...

Да блин, чисто проф интерес - смыл этих замеров? Даже при дефектации электродвигателей постоянного тока (на доблестном морском флоте) никто не думает замерять сопротивление щеток.... Оно практически ни на что и не влияет. Ну будет оно не 1.3, а 3.3 Ома. Да это же зашибись - офигенный ограничитель тока через якорь))))) Размеры на штангене - я же и пишу, что снять лишний графит со щетки это дело пяти минут надфилем.
З.Ы. вообще не ради дискуссии, а общения для

Фигассе я заглянул на форум

3 и 1.2 Ома на больших токах очень существенная разница

Что есть "большие токи"? Не отвечай, это так, чисто поржать

И тереть их до нужных размеров - чуть тяжелей чем в носу ковырять,они же мягкие.Смысл моего поста-
подгонять щетки купленные дешевле и почти по размеру ,лучше чем KSB0109 MOTORHERZ, за более чем 500р за пару ,да и еще существенно бОльшие по размеру ,чем нужно IMHO

Ну, тут даже при большом желании очень трудно спорить

Кстати, почти весь ноябрь просидел в Ростове-на-Дону по службе. Если еще туда зашлют, отпишусь тут. Есть у вас неплохие забегаловки

[note_book]

3 и 1.2 Ома на больших токах очень существенная разница

Что есть "большие токи"? Не отвечай, это так, чисто поржать

Сопротивление обмотки коллектора измерь,вряд ли там больше 3Ом.Вот и прикинь,существенная разница или нет 1.2 и 3 Ом на щетках?И какое будет падение на щётках(закон Ома),как они будут греться и на сколько упадёт скорость вращения вентилятора.

Я выкладывал фотки (здесь по моему) ,там ток потребляемый печкой-там много ампер

[jacksontown]

Сопротивление обмотки коллектора измерь,вряд ли там больше 3Ом...

Надеюсь, это была шутка. Как можно измерить сопротивление обмотки коллектора??? Ты сейчас убил судового электромеханика с многолетним стажем (хоть и давно сидящего на берегу). Падение на щетках и закон Ома (он не один, но полагаю, что имелся в виду для участка цепи) тут не совсем применимы. В электрических машинах помимо общеизвестных законов действуют и другие факторы. А уж просчитать температуру нагрева и скорость вращения в зависимости от переходных сопротивлений щеток и коллектора, это вообще высший пилотаж

Во избежание всяких недоразумений, будем считать, что моя компетенция никоим образом не дотягивает до твоей (раз уж ты сам перешел на "ты"). Мир, дрючба, жвачка

[Василий]

Сопротивление обмотки коллектора измерь

Такого компонента не существует в природе.

[note_book]

При написании поста было позднее время , имелось в виду сопротивление обмотки ротора присоединенной к ламелькам коллектора. Это существует в природе?

[Василий]

1. Ротор коллекторного электродвигателя постоянного тока принято называть якорем.
2. Почему пишете "обмотка ротора" в единственном числе? Моторов такого типа с одной обмоткой опять же принципиально не существует в природе.

Сообщение отредактировал Василий - 14.1.2024, 9:18

[note_book]

Потому что я предложил померить jacksontown (через соответствующие ламели естественно) ОБМОТКУ, ОДНУ обмотку. Обмотки коммутируются через коллектор и щётки почередно....
Неужели это не понятно из написанного мною?

Давайте, еще до@битесь к чему-нибудь
