Синий диод температуры ДВС!, (ставим сами) Опции

[Kasimbo]

Я про дисплей БОРТ. КОП-РА спрашиваю! У меня как на первой фотке(монохромный). А я хочу черный с желтыми цифрами.

Сообщение отредактировал Kasimbo - 7.9.2014, 19:21

[Gosha13]

Я про дисплей БОРТ. КОП-РА спрашиваю! У меня как на первой фотке(монохромный). А я хочу черный с желтыми цифрами.

Для этого надо просто поставить приборку с R2 и будет вам счастье.

[denver]

не совсем верно. и у r1 были дисплеи с не монохромным а таким, как на фото дисплее. у R2 совсем другой дисплей.

Сообщение отредактировал denver - 7.9.2014, 22:21

[Ozzy-Kiev]

А зачем гоняться за заменой? Многие в сердцах хаят и посылают к япона-матери из-за экономии, в результате которой БК не показывает/не отображает названия включённых передач.
А у вас эта функция есть. Если у вас подсветка БК включается при переходе на габариты или основной свет, то можно плёнку БК перевернуть и будет в негативе показывать.
Если правильно я понял ваши желания.

[Kasimbo]

Да просто уже привык к черным дисплеям. Так получилось что на всех моих KIA похожие дисплеи. А когда разбирал панель что-бы поставить синий диод заметил что экранчик не припаян. И возникла идея о легкой его замене на более "современный". Возможно у него есть некий номер, как например у резисторов, транзисторов. диодов и.т.д.
Переворот пленки это все не то! Там сами цифры светятся.
И вообще, панель приборов Ноута меня разочаровывала. Топливный индикатор короткий. Цифры спидометра натыканы одни на другие (долго читаются).

[Братец Лис]

Не путайте народ. Черный дисплей получается простой переклейкой поляризационной пленки на дисплее. Делов на 15 минут. Самое трудное - очистить стекло от старого клея и приклеить ровно.

Смотрите тему про подсветку панели приборов, там все описано.

[Kasimbo]

Все нашел. Спасибо.

[Slava-ham]

Поставил диодик,правда не было под рукой нужного резистора,поставил 2 по 151,горит ярко,посмотрим на сколько хватит.

[serg_sol]

А зачем гоняться за заменой? Многие в сердцах хаят и посылают к япона-матери из-за экономии, в результате которой БК не показывает/не отображает названия включённых передач.

Ozzy-Kiev, у меня на текне 2008года дорестайловая приборка (белая), и там уже нет индикатора включенной передачи. Я вообще нигде его не видел, на дорестайловых енотах.

2 ALL Относительно "синей лампочки" на R2 - я уверен на 99% что процессор (контроллер) у старой и новой приборки идентичны. Т.к. функционал приборки не изменился (БК обрабатывается отдельной микросхемой, как я понял), уверен что и на R2 можно подключить (приколхозить) синюю лампочку. Понятно, что не в штатное место (ибо его там нет), но все равно куда-нибудь в неиспользуемый символ (типа "подогрева свечей зажигания дизеля").

Кто будет снимать старую приборку для пересветки или впайки синего диода - проследите пожалуйста от его штатного места цепь в обе стороны. На какую ногу какой микросхемы идет?

Я буду вскрывать новую приборку, попробую посмотреть что там к этой ноге подцеплено или нет.

Сообщение отредактировал serg_sol - 11.11.2014, 17:21

[Папаня]

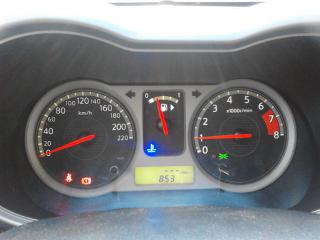

Тока собрал, и увидел твое сообщение! Диод горит минусодин вопрос от жены))) Милый скока греть!? Поканепогаснет!!!

[Ozzy-Kiev]

А зачем гоняться за заменой? Многие в сердцах хаят и посылают к япона-матери из-за экономии, в результате которой БК не показывает/не отображает названия включённых передач.

Ozzy-Kiev, у меня на текне 2008года дорестайловая приборка (белая), и там уже нет индикатора включенной передачи. Я вообще нигде его не видел, на дорестайловых енотах.
.................

на япошках стоит индикация положения селектора КПП. Европейцам обрезали и хз почему.
Наверное что бы амнезию лечить у молодых, а старушки что бы не покупали Енотов

[serg_sol]

В рамках моих исследований по щиткам приборов рестайла и дорестайла, описанных подробно мною в этой теме, отчитываюсь общественности о проведенных экспериментах.

Постановка научного опыта: специально для изучения данного вопроса дополнительно к имеющейся рестайловой (которую я в итоге себе и ставил) я на разборке купил дорестайловую приборку. Ну и само собой, пациент был вскрыт ради науки

У меня была уникальная возможность сравнивать между собой две платы приборок. Так вот что было определено путем научных изысканий: установка "синего светодиода" температуры ОЖ на рестайловые приборки является на настоящий момент невозможной задачей.
И дело не в том, что под светодиод места не предусмотрено. Я сравнивал обе приборки - они построены на совершенно разных микросхемах контроллеров (и даже их разное количество, я не говорю уже о маркировке).
Даташитов на применяемые контроллеры (по их маркировке) в интернете я не нашел. Часть микросхем имела маркировку производителя Calsonic Kansei (фирма-производитель приборки), что говорит о том что микросхемы эти узкоспециализированные (контроллеры с фиксированными функциями), и не для широкого рынка разработчиков РЭА. Поэтому и документации нет.

Известно, что синий светодиод включался именно силами контроллера приборки, считывающего температуру ОЖ по шине CAN в цифровом виде прямо с ЭБУ (скорее всего именно так). Я хотел найти, какая микросхема включает светодиод и с какого вывода. Но мне на дорестайловом щитке не удалось проследить по дорожкам печатной платы (т.к. закрывала маска-лак на плате), какой же вывод какой микросхемы был ответственнен за управление светодиодом.
Да и даже если бы я его и нашел, все равно это ничего не дало бы: т.к. микросхемы разные на разных щитках - аналогии не проследить.

Я не исключаю факта (почему я собственно и выделил выше что "на настоящий момент"), что в программе какого-то из контроллеров рестайловой приборки данную функцию сохранили, но вывод микросхемы этого контроллера, предположительно способный управлять отсутствующим светодиодом, просто оставили неиспользуемым (не разведенным на плате).
Но не имея принципиальной схемы на щиток приборов, мы это никогда не узнаем.

А схему мы никогда не найдем, ибо щитки не чинятся даже у официалов, а тупо меняются

Так что на этом эксперименты по возможности установки синего диода в рестайловые приборки считаю безуспешным и закрытым.

Сообщение отредактировал serg_sol - 3.2.2015, 22:32

[profinrus]

как же всё печально,что же мы будем делать без этой синей лампочки?

[serg_sol]

как же всё печально,что же мы будем делать без этой синей лампочки?

Ну будем хоть в чем-то завидовать владельцам дорестайловых приборок
Это так специально задумано Ниссаном, чтоб мы не возгордились слишком сильно

Анти-оффтопик.
В данной теме неоднократно люди писали, что установленный у них синий светодиод светит слишком ярко.
Не знаю, какие светодиоды вы используете (но на 99% уверен что это светодиоды производителя Kingbright, ибо других в таком размере в широкой продаже найти сложно), но могу сказать что для того синего светодиода, который мне прислал многоуважаемый Братец Лис, описанный здесь резистор в 620-681 Ом слишком велик. С таким резистором - светит слишком ярко (намного ярче, чем например "штатный синий" от дальнего света).
Я подбирал по яркости и в итоге остановился на резисторе 3,6 кОм (!!!). Только с таким большим сопротивлением яркость была комфортна и сравнима с остальными индикаторами.

[Kirjak]

Тоже пытался найти место куда прикрутить синий светодиод, не нашел

на фото 1 процессор, 2 микруха управляет всеми светодиодами, в тестовом режиме проверял все не подключенные ноги уровни ни где не меняются, вероятно прошивку процессора изменили

[profinrus]

четыре пустых мест под светодиоды,может было бы проще их все запаять и тогда проверять

[Kirjak]

Пустые места не имеют отношения к температуре

[maxi]

Теперь у меня тоже стоит синий, только теперь бы узнать точно при какой температуре он точно отключается. Пишут разные температуры.

[mark92]

Ребята, тоже хочу поставить диод, а резистор найти не могу, может может кто отправит мне?

[День]

Теперь у меня тоже стоит синий, только теперь бы узнать точно при какой температуре он точно отключается. Пишут разные температуры.

Вы бы хоть сказали где пишут, потому что в мануале всё предельно ясно написано:
