Видеокамера на задний ход, КЗВ или камера заднего вида Опции

[Iv.]

Всем Доброе!
Спасибо всем, кто первопроходил, выкладывал отчеты, подсказывал ньюансы, предупреждал.
Теперь я тоже катаюсь с подключенной КЗВ.
Мечталке про "найти" поближе провод заднего хода не врезаясь в штатную проводку - сбыться не суждено было... В тоннеле ручки КПП нашел 3 пустых штекера, но поостерегся - мультиметр свой приказал долго жить - рисковать не стал.
Подключился как все - врезка - аккуратная к проводам ЗХ - скрутка с пропайкой.
Камера в подсветке фонаря...

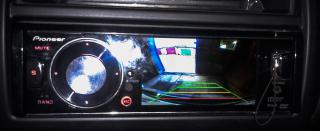

Фото с недорогой КЗХ - изображение еще не зеркальное.

Ночью правда есть шумы и изображение уходит в зеленоту.темноту - то есть почти ничего не видно.
При небольшом освещении по крайней мере более менее видно.

Сообщение отредактировал Iv. - 22.12.2014, 20:00

[Ozzy-Kiev]

Ух ты, какая миниатюрненькая!
Интересно, у неё размер экрана больше будет чем у "зеркалок" (что в центральном зеркале накладками крепятся) или тот же формат?

[Iv.]

Доброе Всем!
Ozzy-Kiev
Ага, экранчик небольшой , не хвастаюсь, не жалуюсь - заявлено 3,5 дюйма, видимое поле все-таки где-то 3,3 дюйма, экран имеет пропорции ближе к 16 : 9, чем 3 : 4. По субъективным ощущениям изображение более растянуто, чем экран в зеркале-смотрел в зеркало на Кашкае (3,5 дюйма), Иксе (HD 4,5 дюйма), и сейчас посмотрел на Вольво - не мерял-дюйма 3 точно будет, зеркала не родные, куплены на Али, модели не подскажу, хозяева уже не помнят, все зеркала, что я видел имели пропорции ближе к 3 : 4, .
Субъективно опять же, здесь картинка более растянута, но скорее всего это эффект рыбьего глаза или магнитола растягивает картинку с камеры на экран магнитолы, из тех зеркал, что я видел-мне картинка показалась немного мелко-отдаленной чтоли = я просто не мог понять глубину картинки в зеркале, хотя ко всему привыкаешь
Здесь же, очень хочется убрать парковочные линии, очень мешают на мелком экране-и из-за искаженных пропорций получается белиберда с восприятием окружающего пространства.
Зато я наконец-то вижу, что делается точно сзади машины.
В плюс к зеркалу еще скажу, поскольку привыкли парковаться по зеркалам, хочется видеть картинку именно в там ))сознание заставляет смотреть в зеркала)).....
P.S. пока ставил машину в гараж, подошло 3 соседа - посмотреть результат - сказали круть.. и спросили почему не рисует траекторию.. объяснял долго, пока не объяснил по примерным ценам..))))
все хотят, чтобы еще и траекторию рисовал......))))))))

Сообщение отредактировал Iv. - 23.12.2014, 20:53

[vova39]

В плюс к зеркалу еще скажу, поскольку привыкли парковаться по зеркалам, хочется видеть картинку именно в там ))сознание заставляет смотреть в зеркала)).....

Абсолютно согласен, о чем выше излагал свои мысли и даже негодование (отчасти из-за качества изображения моей камеры), но потихоньку освоился и сделал вывод, что все дело привычки. Сейчас (по прошествии нескольких месяцев) меняю гнев на милость и ответственно могу сказать, что камера заднего вида очень полезная фича даже для водителя со стажем, а уж для новичка - вообще находка .
Ozzy-Kiev
По твоей камере... Пока жду устакавания нашей валюты после резкого пике. Сейчас она плавно растет и пропорционально снижается цена на камеру. Так что, как сам говорил, терпение - это наше все .

[Ozzy-Kiev]

Понятно. Нам девальвация уже не страшна с 2004-го. Мы с ней живём постоянно в соседстве. У вас конечно перманентно подкосило, нужно выжидать или привыкать. Поэтому если есть нац и другая валюта, уже до лампочки когда платить.
Но я не рекламирую продавца, просто беспокоюсь что если проверенный уже продукт и он периодически "пропадает", то лучше уже ловить момент и грести или покупать другие проверенные и в другом шопе.

По парковочным которые "направляют": видел неоднократно на штатке в мурене, но не понравилось. Просто мешают, особенно когда глазок залит грязью, а линии-то на этом фоне как проецировались, так и не меняются по контрасту, т.е. больше выделяются на тусклой картинке и это попросту мешает, особенно когда начинаешь баранку крутить и эти линии ползуют по экрану мешая разглядеть более мелкие детали.
Так что имея кзв без линий, я бы даже себе статичные линии от шарманки с удовольствием отключил бы если бы знал как это сделать.
А то что линии задраны вверх высоко и начинаются не от уголков бампера/экрана, говорит лишь о том, что обзор у "чайной" кзв поболе будет чем у штатной кашкаевской. Да и матрица помельче наверное у кошика, раз линии шарманки на видео изображение накладываются так: не вдаль уходят, а в небо.
Хорошо что линии совсем мелкие, не такой жирняк как на кзв, иначе я бы тихо начал ненавидеть этого "помощника" парковки.

Сообщение отредактировал Ozzy-Kiev - 24.12.2014, 1:45

[vova39]

Ozzy-Kiev
Согласен, что надо брать пока дают. Однако корыстная часть организма противиться платить лишнее. За то время пока я (по твоему совету) вел переписку с китайцами и камера стала доступна в свободной продаже (может и как раз таки переписка и повлияла на это решение) ее теперешняя цена с доставкой плавно приближается к цене без оной. Продавец заявляет 8 дней на цену со скидкой, рубль растет, думаю, есть смысл подождать.
PS А по поводу привыкать. Не думаю, что я особо долго привыкать буду, у нас давно иммунитет на все эти перманентные встряски выработался. Да, неприятно, но, главное - не смертельно.

[Ozzy-Kiev]

Обещанные фотки КЗВ днём в пасмурную погоду:


...

[rold]

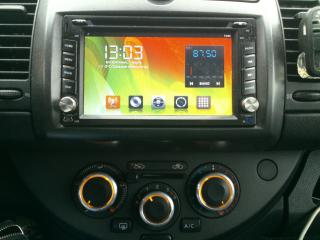

У меня такой вариант...

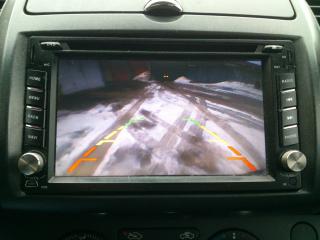

Магнитола китаец на Андройде и камера заднего вида...

[День]

Может кто-то с Али уже притаскивал зеркало+экранчик, чтобы на штатный шарик сажалось?
И чтобы дисплей был яркий в нём. Затемнение в принципе пофигу - и так зад закатан в хлам.

[Евгеша]

Поставил камеру с зеркалом себе уже давненько, всё работает очень хорошо. Дёшево и сердито, заказывал здесь: камера и зеркало.

[zoon]

Это немного не то, День спрашивает про штатное зеркало с дисплеем.

Что-то все больше на Али с регистратором зеркала...
Вот, нашел пару-троечку, там, вроде бы, разные крепления для разных машин предусмотрены:
http://ru.aliexpress.com/item/Special-Car-...2321503880.html
http://ru.aliexpress.com/item/Special-4-3-...2229033969.html
http://ru.aliexpress.com/item/OEM-Auto-Dim...2317998711.html
http://ru.aliexpress.com/item/3-0-inch-spe...1333915633.html

[День]

Зеркало с монитором приехало, значит можно потихоньку начать. Напомню что отцом автомобиль был закатан 5-кой, то есть видимость в зеркало заднего вида практически отсутствовала даже не смотря на очень яркие фонари заднего хода. Свой же енот он закатал уже меньше И для того чтобы хоть что-то видеть я просто купил зеркало с монитором и камеру заднего вида.

Начну с камеры
Почему выбор пал на отдельную камеру, а не камеру вместо плафона подсветки? Потому что у меня там не простые лампочки и одноглазую подсветку я не хотел. Поэтому ставить буду в накладку задней двери, между кнопкой открытия и плафоном подсветки. Которая кстати представляет из себя бутерброд из двух компонентов - собственно накладки, выкрашенной в цвет и некого кронштейна, в которые уже установлены светильники подсветки номера и кнопка открытия багажника.


Камеру я устанавливаю в саму накладку, буду ставить справа от кнопки открытия.


Размечаю и вырезаю отверстие. Затем обвожу камеру и матирую поверхность для лучшей адгезии герметика.


Выравнивание сделал относительно отверстия подсветки номера, они сделаны строго парралельно оси автомобиля.


Приклеил на герметик и затянул гайку, так она совсем никуда не денется и герметик обеспечит необходимую герметизацию, хотя она у всей накладки весьма условна.




Кронштейн подрезаю так чтобы ничего не мешало.


В итоге пазл складывается как тут и было.


Провод завожу через резинку и укладываю в заводскую гофру. Есть мысли по установке форсунки омывателя для очистки камеры, но это попозже.


На машине камера выглядит штатно и практически не заметна, что и требовалось.




Подключение планирую по следующей схеме:

Ёмкость конденсатора исправлю на подобранную, хочу заставить камеру работать еще секунд 8-10 после выключения заднего хода - при парковке приходится всё равно маневрировать, а это не будет отвлекать включением/выключением камеры.

Сообщение отредактировал День - 18.1.2016, 8:02

[profinrus]

возможно подбором кондёра дело не обойдётся,придётся ставить транзисторную задержку.

[Ozzy-Kiev]

Я бы не спешил с герметиком и клеем для окончательной установки глаза. После вывода картинки, думаю придется с наклоном чуток играться. Вот после можно и намертво герметить.


Сообщение отредактировал Ozzy-Kiev - 18.1.2016, 9:31

[День]

С наклоном уже не поиграешь - притягивается плотно, а колхозить какие либо прокладки - не по нашему, направление задано правильно ибо если довернуть камеру в какую либо сторону - будет искажение картинки. Смещение относительно центра на 10см не беспокоит.

А поводу подключения - можно да, релюшкой времени обойтись.

[Iv.]

Доброе всем.!
Для День
По схеме есть диод на камеру - это по мануалу от зеркала или подстраховка от обратного "сигнала"?
Ни разу не просто не "радиотехник", поэтому возникает, иногда, здорово-нездоровый интерес!
Зачем, для чего и почему так?
С уважением!

[profinrus]

в данной схеме,для организации линии задержки

[zoon]

Диод, видимо, нужен для того, чтобы конденсатор не разряжался через лампу заднего хода.
Вот только, наверное, в схеме нужен еще один провод, соединяющий + кондера с камерой.

[День]

Плюс конденсатора питается от управляющего плюса заднего хода. Включили задний ход - включилось реле, запитав камеру с потолочного плафона, и зарядился конденсатор. Выключили - конденсатор удерживает сигнальное реле некоторое время во включенном состоянии и камера продолжает работать от потолочного плафона.

Но если малюсенькие реле времеи стоят небольших денег - лучше использовать их. К примеру ТАКОЕ.

[zoon]

А... Все понятно, эта "черная хрень" реле! Сразу не въехал...
