Я снимал, поддев пластмассовой лопаткой. Там клипсы, поэтому нужно посильнее, но аккуратно дернуть.
Что за блок такой, я не знаю.

[zoon]

CCD - это камера.

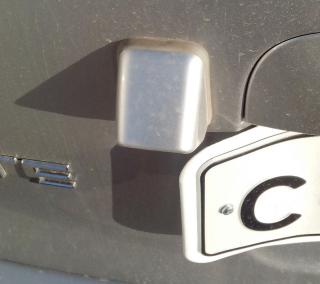

Может располагаться в подсветке заднего номера или в виде датчика парктроника на заднем бампере.

Сообщение отредактировал zoon - 5.5.2014, 13:04

[seabee]

Обшивку двери оторвал.Камера есть и провод идёт в жгут проводов.

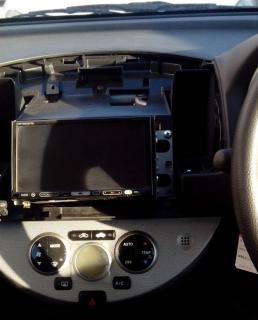

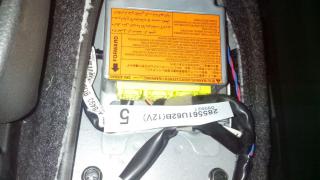

До мафона не доходит(back camera input).Может блок ССД в районе коробки передач?

Сообщение отредактировал seabee - 5.5.2014, 18:57

[zoon]

о каком блоке речь?
от камеры просто должно идти 2 кабеля, "питание" и "видео".

[Marozoff]

о каком блоке речь?

там чуть выше у него на картинке два блока около которых кроме иероглифов по аглицки "CCD" нарисовано - один таки камера, а про второй он и спрашивает в последнем сообщении...

[zoon]

ясно... какая-то "навороченная" хрень...
ни разу не видел доп. блоков для камеры...

[ANDREW1958]

***

Сообщение отредактировал ANDREW1958 - 11.7.2020, 11:11

[seabee]

Мафон вытащил и увидел несколько обрезанных проводов. Какие, завтра посмотрю...
Back camera input - было соединение, видно по остаткам жидкой резины. Было закручено шумкой провод камеры (как 50 Ом под тюльпан) и дальше идёт в жгут. От камеры идёт один провод экранированный. Придётся весь салон разбирать...

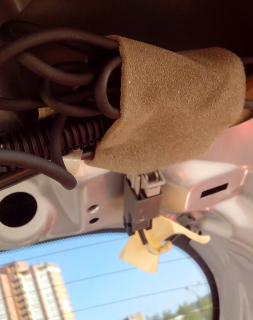

На фото родная камера. Жгут провода от неё на двери багажника, блок под пластиком коробки передач.
Жгут есть и под сиденьем водителя. В общем, концов не нашёл.



Надо искать, где проходит жгут провода от багажника двери.

Похоже шумки в праворульной вообще нет. Также не покрыта лаком и ещё всё тырят перед продажей. Чтобы зря не разбирать, придётся шумку делать.

Сообщение отредактировал seabee - 6.5.2014, 15:59

[Ланселот]

Камера перенесла несколько моек........ пока всё нормально

[zoon]

Камера 2,5 года, регулярные мойки (2-3 раза в месяц), все нормально.

Сообщение отредактировал zoon - 6.5.2014, 20:26

[seabee]

Подскажите как провод протянуть через весь салон?
У меня стоит камера,но провод до монитора не доходит.Легче новый протянуть,чем найти старый.

[Gosha13]

Двумя путями. Или под обшивкой потолка, потом по правой стойке вниз к магнитоле, или по низу салона по правой стороне (мне так тянули провод).

[seabee]

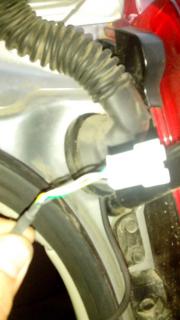

Отсоединил гофру идущую от двери багажника в потолок и обнаружил там провод с разьёмом от камеры.
Посветил фонариком,там в потолке пустота,идёт до самой передний стойки ветрового стекла.
В кабеле 4 провода.Осталось определить какой куда и протянуть провод до мафа.

Сообщение отредактировал seabee - 23.7.2014, 17:59

[Gosha13]

Желтый-(центральный видео)
Экран видео (фиг знает какой у тебя, может быть и зеленым)
Красный-(+12В)
Черный- (минус)
как правило такие цвета, написал бы какой у тебя цвет, проще было б.

[seabee]

У меня, наверное, белый - плюс, чёрный - минус. Видео: зелёный - общий, желтый - видео-сигнал.

Подключил плюс к белому, минус к зелёному. Видео к жёлтому, экран к экрану. Не работает.
Внутри кабеля есть ещё красный провод, но он не был подключен к разьёму, т.к. на жёлтом проводе
измеряется проводимость, то, наверное, он - плюс.
Провод заднего хода коричневый. Питание камеры 6-9 Вольт.
Похоже, я её сжёг, подключив к 12 Вольт.

Сообщение отредактировал seabee - 25.7.2014, 17:49

[Zмей]

Добрый день камрады!
Тему перечитал, про такую камеру ничего не нашел, вот хочу узнать если кто в курсе, беспроводная ZM-701 HD универсальная или есть какие-то нюансы и нам не подойдет? Спасиб заранее

[Ozzy-Kiev]

Тыкните пальцем пжл по какой стойке проходит провод питания фонаря заднего хода и с какой колодки/ноги можно его цепануть для питания камеры.

[DVN]

По правой стенке багажника, колодка посередине над лампадкой, какой провод по цвету не помню - нашел чей-то фотоотчёт - там все наглядно.
Выше народ напрямую к проводам заднего в фонаре подцепился - так вроде проще и разбирать почти ничего не надо.

[Ozzy-Kiev]

Спасибо , нашарил ЗДЕСЬ.
Просто не хочется скрутку с изоляцией на открытом месте делать за плафоном (вечно поливающимся водой и т.п.).
В общем-то когда определюсь с камерой и когда разберу 5-ю дверь и сниму плафон - буду смотреть по ситуации. Может под потолком нашарю колодку с фонарей, тогда уже от неё буду тащить, т.к. там всегда сухо да и вытащить ножку и подпаяться к ней куда надёжнее, чем навесные "сопли" делать "на улице".

[DVN]

Под потолком ничего нет. Кабеля идут от фонаря по правой стенке багажника вниз (как я помню).

Кстати, если будешь ставить вместо подсветки, подкладывай при разборке-установке что-нибудь под эту накладку - царапается на раз.
