Кнопки на руле Опции

[Aviator0176]

Note (2012) комплектация Comfort.
Успешно заказал и установил кнопки на руль.
Код 25550-EM01D, цена на EXISTе – 4,500 руб.
При слове «мультируль» установщики впадают в ступор.
Но не перевелись, еще, умельцы.
Поставил 1DIN устройство Alpine 123R – 5,000 руб.
…и к нему «обучаемый интерфейс» для рулевых кнопок MFD207UN-DIP – 3,000 руб.
Кнопка «i» работает нормально, переключает на одометре «А» и «В», обнуляет пробег.
Управление магнитолой – в норме!

А подсветка кнопок работает?

[ALEKS 102 RUS 211]

Должна ли гореть подсветка кнопок на руле машину брал б у у меня не горит? кто нибудь сталкивался?

[Братец Лис]

Для вашего года машины подсветка не предусмотрена, в рестайле R2 в некоторых комплектациях подсветка есть. Можно в принципе поменять часть деталей и подсветка появится и у вас.

[distanislav]

Хотел подключить адаптер кнопок на руле. Снял магнитолу, но не могу сообразить какой провод к какому подключить... Может кто подскажет?

[Bud]

А вот для чего мне это было необходимо: http://www.drive2.ru/cars/nissan/note/note...journal/2946535

Контроллер - это круто , но для JVC можно просто резисторы сменить на плате кнопок (или я чего не понял?) Хотя, каждому свое .
Да, и когда пользуете чужие рисунки - ссылайтесь... ну, или сами рисуйте

[Enotovod69]

К сожалению не знаю, как подключиться к магнитоле. Там один провод выходит и всё. Интернет не помог. Пришлось городить.

По поводу рисунков. Там в начале есть ссылка на сайт автора проекта. Он мне и помог.
Прошу прощения, я не специально.

[antik]

Подскажите, пожалуйста, на Комфорт 2007 года подойдут кнопки на руль, на которых есть кнопка ответа на звонок. Если подойдут, то хотелось бы узнать их каталожный номер.
ГУ Pioneer подключить хочу через адаптер. Значит кнопки в руль встанут без проблем?

[axelroses]

1. По размеру сами накладки абсолютно одинаковы, что пустые, что с кнопками. А потому любые встанут без проблем.
2. По цвету есть различие в оттенках между планками на еНота и Тииду. Тиидовские темнее.
3. По подсветке кнопок - два варианта. Она или есть, или её нет.
4. По функционалу есть различие между планками с различными кодами. Ставьте те, что нравятся.
Можно кроме мультимедийной (левой) поставить также и круиз-контрольную (правую) накладку.
Контакты в колодке внутри руля поменять местами никаких проблем не составит.

Вся эта информация есть на форуме в теме. С картинками! Достаточно просто почитать...

[antik]

Спасибо за информацию.

[Ozzy-Kiev]

Привет старой теме и уже по другому вопросу хотелось бы спросить знающих клубней.
Кто уже общался с тиидаводами?
Слышал что контакты с ними уже были у клубней.

Проблема вот в чём:
Поставили нашенские кнопки (с кн.i) без подсветки на Тииду 2011-го (у которой в базе 32-я Клара стоит, та что однодисковая на 2DIN но с МР3), но половина кнопок не работает или неадекватно себя ведёт.
Может кто распиновкой поделится или проблема в сопротивлениях на плате кнопок и нужно заменить резюки?
Кнопки пролистываня вниз и уменьшение звука - работают.
Тоже самое но вверх и увеличение звука - не работают.
Кнопка SRC не перелистывает между CD/FM/AUX а просто вырубает текущий режим шарманки.
Кнопка Телефон - не важен, т.к. в Тииде его просто нет в комплектации.
Кнопка "i" - не работает (на экране "БК" там только режимы А и Б и они не переключаются и не обнуляются).

К сожалению на тиидовском форуме ничего не нашли, поэтому и тупик с апгрэйтом получился .
Может распиновка на верхней 8-пиновой колодке должна быть другая на Тииде? Хотя кнопки идентичны всю жизнь были между Енотом и Тиидой и многие клубни заказывая тиидовский парт-намбер после этого без проблем ставили на своего Енота кнопки управления шарманкой.
Единственный пин на 3-й ноге в колодке, который потом идёт на клаксон подушки конечно же совпал, но с остальным что делать, что посоветуете?

Наша енотовская распиновка для наглядности такая:


Сообщение отредактировал Ozzy-Kiev - 21.8.2014, 11:32

[axelroses]

Вот и ответ, Оскар, в твоём же вопросе:

...Может распиновка на верхней 8-пиновой колодке должна быть другая на Тииде...
Единственный пин на 3-й ноге в колодке, который потом идёт на клаксон подушки конечно же совпал, но с остальным что делать, что посоветуете?

Раз уже работает один канал, значит кроме клаксона совпали ещё земля и плюс одного канала на кнопки мультимедиа. А плюс второго канала и кнопки 'i' не совпали. Возможно, в улитке той Тииды раскладка проводников между верхним и нижним разъёмом иная, чем на твоём рисунке...
Вывод - прозванивать оставшиеся свободными пины в этих разъёмах и найдя нужные, переставлять контакты. Возможно, ЭТО или ЭТО пригодится...

Сообщение отредактировал axelroses - 22.8.2014, 13:28

[Ozzy-Kiev]

да там даже не прозванивая, оставили массу и один канал (-Volume) с клаксоном, а на оставшиеся 5 методом тыка пытались пристроить второй канал (+Volume).
В итоге на какой-то из этих 5-и ног второй канал начал работать, но дублирующе, т.е. тоже на уменьшение (звука и пролистывание) как и положено первому каналу.

В общем на Тииды распиновка иная, уже давно всё методом тыка определил в чём разница между Ноутовскими (до-рестайл или рестайл) и Тиидовскими

Сообщение отредактировал Ozzy-Kiev - 7.2.2018, 17:53

[Combimax]

Ребята, как извлечь кнопку громкости?

Когда разбираешь, все кнопки кроме качельки громкости выходят легко. Как извлечь качельку?

[Ozzy-Kiev]

Просто нажмите на них сильнее. Там наверное грязь забилась.
Когда снимаете тыл с платой, снимаете полимерный коврик с магнитами, а за ними уже кнопки с карусельками: всё выдавливается без проблем.

Saifa, залейте пжл фотки через єтот файлообменник а: http://piccy.info/
и повставляйте копии сюда, фотки будут храниться безсрочно до наших дней как минимум.

[Rinat]

Не так просто, там есть фиксаторы, относительно которых и происходит "качение", грязь не причем, если слишком сильно передавить можно сломать эти самые фиксаторы, и уже кнопка не будет "качелькой", станет одной большой кнопкой которая одновременно нажимает + и - громкости, необходимо двумя тонкими отвертками типа часовых, отогнуть по краям "ячейку" кнопки в которых расположены отверстия для фиксаторов, и легонько протолкнуть кнопку.

[Aviator0176]

Ребят, подскажите, решил заморочиться установкой кнопок управления магнитолой на руль. Магнитола Pioneer DVH-750AV. Кнопки с подсветкой я так понял вот такие 25550-EM01D. Как мне объяснили нужен еще обучаемый интерфейс. Это и есть обсуждаемые в этой ветке адаптеры? Или это другое что-то? И какой же приобрести к моей магнитоле?

[4ykzv]

Всем привет, решил установить кнопки на руль в комплектации комфорт. Почитал форумы и столкнулся с проблемами! Во-первых, так и не понял отличие 6-ти кнопочной накладки от 5-ти (нет кнопки i) , не могу найти распиновку. Есть подозрение, что купил кнопки от дорастала, хотя цвет не бронзовый а серебристый. Различие нигде не могу найти! Фотки нашел, а конкретного описания в чем различия нет! Если есть конкретное описание, дайте ссылку! Спасибо

[R@X@R]

Всем привет, решил установить кнопки на руль в комплектации комфорт.

Актуально в основном в связке с родными магнитолами
А просто решение установить - ни о чём

п.с.
на пятикнопочной нет кнопки блютуза

Сообщение отредактировал R@X@R - 18.6.2015, 20:37

[axelroses]

Кнопки у Вас от рестайла, так как на дорестайле НЕ ставили кнопок с кнопкой 'телефон', просто потому, что не ставили (не было штатных) магнитол с блютусом.
Кстати, изначально на моей Текне стояли практически такие же кнопки, которые Вы пытаетесь сейчас установить на свой Комфорт. Фото распиновки их колодки также есть в моём фотоальбоме, а обсуждение в данной теме.
А, если переназначить кнопку 'телефон' на кнопку 'i', то функционально те и те кнопки будут идентичны.
А на картинку на кнопке внимания можно не обращать.

[4ykzv]

Народ, а кто-нибудь вообще владеет информацией о разновидности енотовских кнопок. в частности интересует вид кнопок дорестайла, 1-й рес и 2-й рес. в том числе и по количеству кнопок...

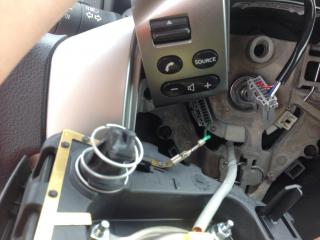

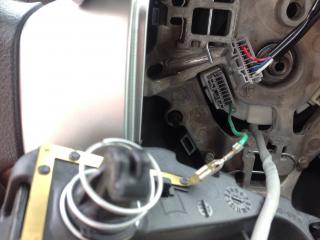

купил кнопки и теперь понять не могу про них. мало того, что 5-ти кнопочные, дак еще и проводка нет на бибикалку...
