 Установка ДХО своими силами, Дёшево и функционально |
Здравствуйте, гость ( Вход | Регистрация )
| VNP |
 31.3.2014, 20:43
Сообщение
#1
|
||
 Коати белоносый  Группа: Пользователи Сообщений: 14 Регистрация: 21.11.2012 Из: КБР. г.Майский.  |
Установил ДХО простой и недорогой вариант. Всё ж лампочки целее будут. Фотки установки прилагаются...
      Это схема, по которой устанавливал...  В денежном выражении за всё - 580 руб. Всё соответствует требованиям к установке и проблем с ГИБДД нет. Рисунок с ГОСТовскими размерами я не случайно разместил. Всё проверялось согласно нему! ______________________________________
|
||
   |
|
||
  |
Ответов
| Fixer |
26.9.2015, 13:59
Сообщение
#2
|
||
 Горный коати Группа: Пользователи Сообщений: 36 Регистрация: 28.8.2012 Из: Краснодар |
Как и обещал, выкладываю фото места подключения к плюсу в моторном отсеке в блоке IPDM.

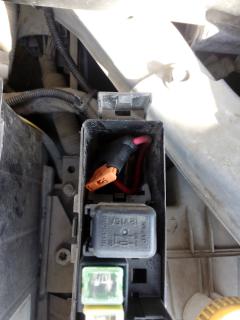

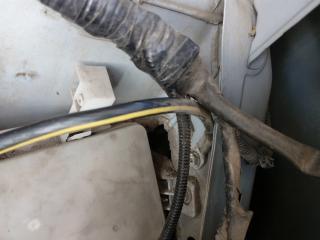

Блок легко отщелкивается, тянется сверху к себе и наклоняется, вся проводка становится доступна. Аккумулятор нужно отключить во избежание проблем. Кабель зеленого цвета в разьеме рядом с крайним голубого цвета. Место подключения к плюсу габаритов...  Предохранитель вывел в блок реле...  Вся проводка в броне и закреплена хомутами...  ______________________________________
|
||
|
|
|
||
Сообщений в этой теме
VNP Установка ДХО своими силами 31.3.2014, 20:43
MVladimir Как закреплены и как устанавливались сами лампы? Ф... 31.3.2014, 22:55 VNP Фонари крепились не снимая бампер.Не очень удобно,... 1.4.2014, 6:12 mihxser Если без реле обойтись, с предохранителя на тумбле... 1.4.2014, 17:06 VNP Нет, так будет неправильно в том плане, что у меня... 2.4.2014, 17:57 SpawnX А что за реле? 2.4.2014, 19:08 VNP Реле в магазине брал 5 - то контактное за 50 руб. ... 3.4.2014, 7:43 dplot Официальные документы ДХО
http://silich.ru/drl-of... 18.4.2014, 23:32 basswood Нет, так будет неправильно в том плане, что у меня... 19.4.2014, 10:48 dplot ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАН... 19.4.2014, 10:58 w1ld Всем доброго времени суток!
А на мой взгляд, з... 27.6.2014, 13:15 японец а зачем выключатель для ДХО нужен? Он же от ключа... 10.9.2014, 9:48 День а зачем выключатель для ДХО нужен? Он же от ключа... 10.9.2014, 11:13 японец Есть может есть что-то на русском. Тут получилось ... 10.9.2014, 15:03 DVN В ЭТОЙ теме есть все!
Читать тему от начала и ... 11.9.2014, 12:30 Димыч Наконец-то решил поставить на своего Енотика дхо. ... 29.9.2014, 19:36 ANDREW1958 *** 29.9.2014, 22:22 egorcik Димыч, расскажите про места подключения... 29.9.2014, 22:30 Димыч С ручником удобно. Завел машину автозапуском, а он... 30.9.2014, 18:45 День Чтобы так сделать не надо было в салон лезть и дос... 30.9.2014, 21:24 egorcik Спасибо. Скоро мой ДХО придут и буду пытаться став... 30.9.2014, 21:29 Димыч У Вас на схеме дхо включаются, как только включило... 1.10.2014, 17:53 Stason Сегодня купил ДХО Narva за 1730 руб. На днях буду ... 28.4.2015, 11:28 GDP А гараж есть?
Если без него, то нужно будет найти... 28.4.2015, 13:23 Изпригорода С ДХО, без ДХО. За последние 3 месяца не видел на ... 28.4.2015, 16:14 Stason Уже поставил на работе на подъёмнике :) Для меня с... 28.4.2015, 19:08 GDP Ну, не у всех руки прямо растут. Тем более в первы... 29.4.2015, 12:09 BENZINA Дырявить можно, я же посмотрел что там пусто напро... 29.4.2015, 12:11 GDP
С ДХО, без ДХО. За последние 3 месяца не видел на... 29.4.2015, 12:12 Егор1974 Подскажите пожалуйста, где под капотом взять ... 26.7.2015, 19:06 yas Под капотом не нашел, цеплял в салоне к проводу ст... 26.7.2015, 21:37 Егор1974 Народ! Поделитесь, пожалуйста, ссылками, где п... 6.8.2015, 8:58 BETERR Всё, как у Вас. Купил на Али точно такую же каку, ... 6.8.2015, 9:53 BVM
врядли, там ведь
Если в Р то гореть не будут.
Н... 15.9.2015, 21:26 Slava-ham У меня подключено без всяких реле и при автозапуск... 16.9.2015, 0:30 Stason А куда надо плюс кидать? Тоже так хочу сделать. 16.9.2015, 6:06 День На схеме п.25 на розовом и зеленом проводе нарисов... 16.9.2015, 6:39 Slava-ham хорошо,на досуге нарисую схемку. 16.9.2015, 17:21 BVM
хорошо. Интересно бы посмотреть как без реле сдел... 16.9.2015, 19:50 Slava-ham Вот пожалуйста https://www.youtube.com/watch?v=qxR... 17.9.2015, 13:27 BVM Весьма интересное подключение, спасибо.
Схему пере... 17.9.2015, 22:32 Slava-ham Да, схема верная, только второй пред ни к чему.
П... 18.9.2015, 16:04 zoon А зачем при загорании "габаритов" нужно ... 18.9.2015, 16:20 Василий В темное время суток и в условиях недостаточной ви... 18.9.2015, 16:54 desperate_nix Поясните, пожалуйста, сомневающимся, почему эта сх... 18.9.2015, 17:04 Василий Потому что слаботочные сборки светодиодов соединяю... 18.9.2015, 17:15 zoon ...а когда машина стоит с габаритами на обочине ил... 18.9.2015, 17:22 desperate_nix
Потому что слаботочные сборки светодиодов соединя... 18.9.2015, 17:27 Василий ...а когда машина стоит с габаритами на обочине ил... 18.9.2015, 17:29 zoon Получается, если габариты светодиодные, то работат... 18.9.2015, 17:39 Василий
это только для светиков годится, если в качестве... 18.9.2015, 17:50 BVM
В режиме АВТО чтоб было.
Да, да, тоже так хочу.
... 18.9.2015, 18:46 Slava-ham Если габариты светодиодные всёравно будет работат... 18.9.2015, 21:21 zoon Вот это радует! :good:
Получается, что все га... 18.9.2015, 22:17 MIHA PTG https://youtu.be/XsIA4tn4ID4
Вот такое видео устан... 20.9.2015, 23:24 zoon Еще вопрос, где удобнее в нашем авто подсоединитьс... 21.9.2015, 8:29 BVM Тоже такой интересует вопрос, в IPDMе есть, но туд... 21.9.2015, 8:52 Fixer Еще весной поставил диодные ДХО именно таким метод... 22.9.2015, 7:06 Василий
поставил диодные ДХО именно таким методом - плюс ... 22.9.2015, 8:33 Fixer Да, торопился... Если кому это интересно выложу по... 22.9.2015, 10:56 BVM Подключение к плюсу интересно, да.
Или свой протя... 22.9.2015, 11:30 zoon Или свой протянуть от предохранителя, с кнопкой в ... 22.9.2015, 12:45 День Всего 4 страницы, и всего на второй самый на мой в... 26.9.2015, 17:46 Fixer За полгода ни одной ошибки, все работает. Однако в... 26.9.2015, 18:43 kuza2626 А можно подключать ДХО к генератору напрямую без р... 18.10.2015, 21:02 zoon Все правильно он подключал, уже обсуждался этот во... 18.10.2015, 21:19 Slava-ham Я подключил, но чуток по-другому...
ВИДЕО. 21.10.2015, 19:27 zoon Абсолютно тот же самый принцип, просто (+) на DRL ... 21.10.2015, 20:41 BVM Установил ДХО своими силами.
По сути использовал ... 2.11.2015, 8:53 Егор1974 А кто ставил стабилизатор напряжения? Без него нед... 27.11.2015, 10:08 profinrus светодиоды хоть и токовые приборы,но если правильн... 27.11.2015, 10:13 zoon А кто ставил стабилизатор напряжения? Без него нед... 27.11.2015, 11:10 Егор1974 Я вот такой взял, с вольтметром http://ru.aliexpre... 27.11.2015, 12:07 Lana_Note Подскажите, чем отличаются вот такие
http://http:... 19.1.2016, 14:18 BVM Возможно более герметичные, если залиты в резину. 19.1.2016, 14:33 R@X@R Ребята, не совсем по теме
В один из блоков ДХО PHI... 3.2.2016, 14:09 evgdlm А я вот такое реле купил http://automodul55.ru/do... 7.2.2016, 19:05 profinrus а соединял теми клипсами что в комплекте? 7.2.2016, 19:10 evgdlm Не,не,не, нафик надо. Аккуратно снимал изоляцию и ... 7.2.2016, 19:16 profinrus да уж,придумали эти клипсы,для врагов.
лучше скрут... 7.2.2016, 19:36 kuza2626 ДХО -дневные ходовых огней . ребята подскажите по ... 12.3.2016, 6:07 s.e.r.g. А Вы к какому месту подключили ДХО ? 12.3.2016, 10:29 kuza2626 Контроллер + и - аккумулятору , + и - ДХО Ест... 12.3.2016, 16:36 zoon Ни фига не понятно... Два раза прочитал...
По схе... 12.3.2016, 21:08 evgdlm Да к чему такие заморочки то? Я + взял с датчика п... 12.3.2016, 21:13 zoon У вас такая же схема?
И что такое "сила... 12.3.2016, 21:19 evgdlm Схема такая. Сила, это силовой потребитель, т.е. ф... 13.3.2016, 6:25 kuza2626 дело в том что контроллер подключается не к замку ... 13.3.2016, 9:37 zoon Получается, что после подключения контроллера к ак... 13.3.2016, 10:13 s.e.r.g.
Контроллер + и - аккумулятору , + и - ДХО Ес... 13.3.2016, 11:13 kuza2626 контроллер и сделан для того чтобы его пускать мим... 13.3.2016, 12:46 s.e.r.g. Вы не правы, в режиме "ожидания" он потр... 13.3.2016, 14:03 evgdlm А я взял и заморочился сделать индикацию включенны... 14.3.2016, 17:25 s.e.r.g. Если Вы подключили этот индикатор параллельно свет... 14.3.2016, 18:22 evgdlm Все подключено, как надо. Если по каким-либо причи... 15.3.2016, 9:50 BVM Хороший алгоритм, а я в отражении других машин про... 15.3.2016, 11:28 s.e.r.g. На сами ДХО идет не 12, а 5 Вольт.
12 Вольт приход... 18.3.2016, 9:46 Егор1974 Мой вариант ДХО. Установил светодиоды в пластиковы... 3.4.2016, 14:24
sashabeliy Здравствуйте, подскажите цвет проводов на ближний ... 16.4.2016, 23:51 |
