Подключение видеорегистратора Опции

[Братец Лис]

Я так понял что питание должно быть в районе передней стойки

[gros]

Речь наверное шла за зеркало заднего вида в салоне, а если провода до торпеды дотынули, то уже и до розетки не далеко....

[roma48]

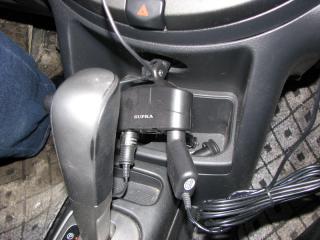

Парни. Свой настоящий ВР я запитал от розетки центральной консоли. Провод проложил по правой стойке, подвёл в район подстаканник-а (-ов)... Под ним прицепил гнездо прикуривателя от ВАЗа и втычил туда адаптор ВР. Розетка ЦентрКонсоли не занята.
Купил другой ВР. Читал, что здесь кто-то цеплялся "под крышей". По этому и вопрошаю... Удобно ли там взять питание для ВР?
Или тот перец сам не ведал, что глаголил?
Подозреваю, что есть там ПЛЮС, но не потребный по времени.

[Иван.]

Роман, к вам вопрос в тему: под левой нижней накладкой, откуда вы брали постянный плюс на прикуриватель - что это за провод? Меня интересует только то, для чего он вообще нужен в этой машине и как он подключен к акку? Подозреваю, что через блок предов под капотом. Можете поточнее сказать?

[Братец Лис]

Роман, есть постоянный плюс на плафоне освещения салона. Оттуда можно его легко взять. Есть тема, где блок питания прячется прямо под потолком. Поищите, решение вашего вопроса уже есть.

[Anton24]

Тоже от плафона освещения брал плюс, но мне для радар-детектора надо было.
Вывел 2 провода от фишки плафона.

[PahaPuh]

В какой то момент ВОТ ЭТО надоело!!!

Взялся решать этот вопрос....

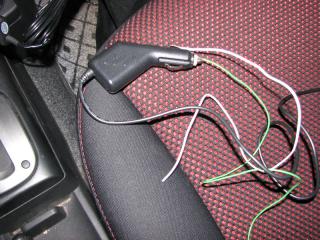

Напаял провода на понижающий блок питания регистратора..

За изолировал.. Поминая о том, что наши потолки потеют (конденсат!!!)

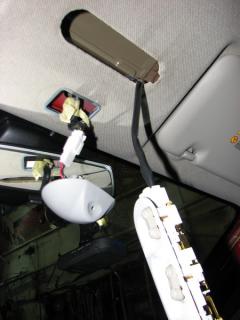

Достал Плафон освещения...

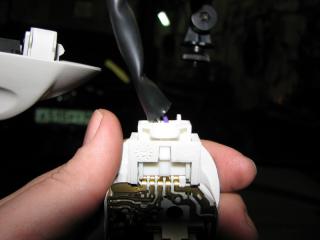

Далее... Три провода..

Фотик старый, по этому не пинайте....

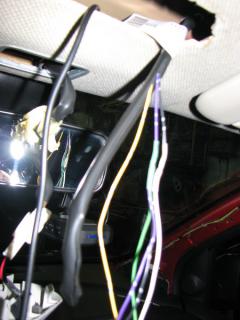

Правый (Финалетовый) - постоянный плюс.. Посередине (черный в белых точках) - постоянный минус... Левый (желтый в белых точках) - минус на открывание двери...
Вот тут у меня сложилась некая колизия.... при открытой двери между черным и желтым проводом появляется цепь.. 12 вольт!!! ..... Пока не разбирался, но надо будет в схему заглянуть... ОТКУДА!!!! Ну да ладно.. Требуемые провода нашли... Подключились..

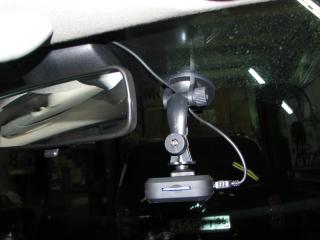

Далее, блок питания и иже с ним, убрали под крышу (места там навалом!!!) и на выходе получаем вот это))

Питание на лампочке не зависит от ключа и отключается через 15 минут после выключения зажигания.. То бишь на стоянках возле магазинов он (регистратор) все блюдит...

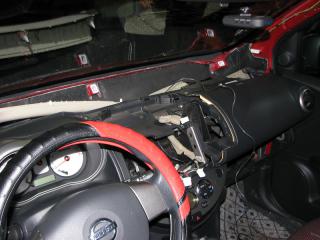

Потом руки разошлись и ушли провода от радар-детектора.. Они ушли под панель и по старой, ВАЗовской привычке подключились к CDшнику (там есть плюс от замка зажигания)... Правда в какой то момент стало страшно.. А соберу ли все обратно!!!

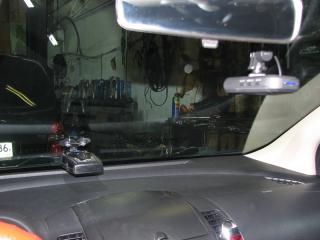

В итоге все собралось и стало аккуратно и красиво)))

Вот))))

Наврал.. Цепь, 12 вольт (между черным и желтым проводом), появляется при закрытой двери... Желтый становится плюсом

Сообщение отредактировал PahaPuh - 16.2.2012, 22:34

[BENZINA]

Плафон легко отщелкивается?

[roma48]

Зачем тот провод - не знаю.

[PahaPuh]

Плафон легко отщелкивается?

Ага... Легко. Полчаса декламирования словаря ненормативной лексики и он у вас в руках. Защёлка там очень плотно сидит.

[Bahra]

А можно инструкцию по разборке-сборке торпеды?

[SARGpro33]

нормально плафон отстегивается, первый раз с матюками)) патом вникаеш как работает защелка (она с одной стороны!!!) и дальше уже легче.
запитывал от фонаря радар-детектор. плюс нашел тестером прямо на плате, напаял штекер с проводом. Плюс появляется при открывании двери (фонарь горит) и пропадает после закрывания через какоето время. Удобно что нинадо ничего включать - выключать.

[roma48]

... Плюс появляется при открывании двери (фонарь горит) и пропадает после закрывания через какоето время. Удобно что нинадо ничего включать - выключать.

Вот так с открытой дверью и ездим? Потому, как её закрытие отключает "плюс" и обесточивает РД.

Спасибо за подсказки. Урок хороший.
Солнце интенсивнее светит. Завтра сам с тестером потыкаюсь.

[BENZINA]

Появляется на не заведенной для монтажа,а на заведенной я так понимаю он там постоянно.

[BENZINA]

Подскажите где то тут на форуме была ссылка на монтажные платы в плафон освещения с разъемом под стандартную лампочку.

[SARGpro33]

... Плюс появляется при открывании двери (фонарь горит) и пропадает после закрывания через какоето время. Удобно что нинадо ничего включать - выключать.

Вот так с открытой дверью и ездим? Потому, как её закрытие отключает "плюс" и обесточивает РД.

Спасибо за подсказки. Урок хороший.
Солнце интенсивнее светит. Завтра сам с тестером потыкаюсь.

с открытой горит фонарь, с закрытой фонарь гаснет но + остается. фонарь же можно включить при закрытой двери так?

[PahaPuh]

Ну да... Плюс там есть всегда (он постоянный), а так-же постоянный минус и минус на открывание дверей...

[Valkos]

Заказал себе видеорегистратор.Все чудесно и отлично, но...Алгоритм работы(их у него много, но меня интересует именно этот вариант) следующий: подалось внешнее питание от прикуривателя-он начинает писать, снялось-он выключается.При заводке авто питание пропадает, он(регистратор) считает, что это конец записи и гад, выключается.Приходится его включать нажатием кнопки, что, согласитесь неудобно.
Вопрос: где в взять 12вольт, которые появляются при повороте ключа в первое положение и не пропадают в момент запуска двигателя и присутствуют до момента вынимания ключа?

[egorcik]

У меня такой же, просто нужно поменять в настройках задержку выключения питания.

[gros]

На плафоне освещения салона. На форуме есть целая тема посвященная видеорегистраторам.
