Ребят, а ни у кого не остались случаем файлы RadioMan'а из этого сообщения? Просто в автокадовском файле выложенном позже размеры не бьются малость.
Если кому надо, то потом выложу в любом другом формате, только вот растровый формат при распечатке теряет масштаб в отличии от векторного, поэтому особого смысла не вижу, но раз просите...

Я, когда делал, нарисовал циркулем шаблон на листе настенного календаря (он с одной стороны был ламинированный, с другой нет и довольно жесткий) по картинке RadioMan из вышеупомянутого сообщения:

Потом вырезал и обвел на фанере.

Сообщение отредактировал Series - 17.10.2013, 16:30

[Dream]

Ладно, спасибо за совет. Мне проще автокад подправить. Жаль, что чертежей радиомэна нет ни у кого.

[Dream]

В общем оттрассировал все чертежи. Немного увеличил универсальную версию проставки. Смутило маленькое перекрытие в самом узком месте. Было 3 мм сделал 10. Правда в плотную подошел к пистону в задней двери. Надеюсь замеры и чертежи Radioman'а достаточно точные. + погрешность при трассировке. Ещё немного причешу чертежи и выложу. Рабочий формат Autocad. могу выложить в любом другом формате, только не советую пользоваться растровыми форматами. Заявки принимаются в Л.С. или сюда сразу после того как выложу здесь.

[ANDREW1958]

***

Сообщение отредактировал ANDREW1958 - 13.7.2020, 15:04

[RadioMan]

Ребят, а ни у кого не остались случаем файлы RadioMan'а из этого сообщения?

Приветствую!
Недостающие картинки и архив с чертежами перезалиты в упомянутом сообщении.

К сожалению, пришлось снова воспользоваться услугами Depositfiles - странно, но форум почему-то не дает загрузить в сообщение крошечный архив .rar - "Ошибка загрузки. У вас нет прав для загрузки файла с таким расширением".

[demian]

rar - не очень популярное расширение для веба, попробуй залить zip

[Dream]

Чертежи RadioMan'а в кореле. На днях проверю насколько хорошо я оттрассировал и перерисовал. Эх... 4 часа потрачены в пустую. После проверки выложу свой вариант.

[RadioMan]

Автокада под рукой нет, экспортировал из Корела в DWG и DXF - может кому пригодится

На служебном компе, по правовым соображениям, установлен бесплатный архиватор 7zip - тоже форум не принимает

rar - не очень популярное расширение для веба, попробуй залить zip

Суждение спорное, исследований на этот счет не встречал. Как говорится, на вкус и цвет - все фломастеры разные

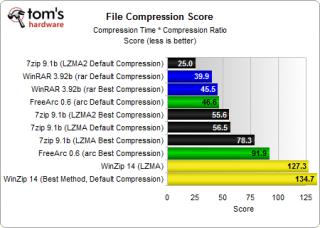

По размеру архива и времени его создания, WinZip на "почетном" последнем месте:

[Oleg65]

А чего так заморачиваться? Я использовал как шаблон ту хрень, которой с завода была заклеена дырка(пардон, - отверстие) под динамики. Добавил +,- строго на глаз. Всё встало отлично. На ней и отверстия под крепёж хорошо видны. Тюкнул пробойничком по этим местам, на фанере всё прекрасно отпечаталось. А дальше - дело техники...

[demian]

установлен бесплатный архиватор 7zip - тоже форум не принимает

так им можно и в zip сжать

По размеру архива и времени его создания, WinZip на "почетном" последнем месте

очень важно для файла в 125 кБ =)

[Series]

Чертежи RadioMan'а в кореле. На днях проверю насколько хорошо я оттрассировал и перерисовал. Эх... 4 часа потрачены в пустую. После проверки выложу свой вариант.

Чего-то я не пойму для чего все это, если циркулем шаблон рисуется за время менее одной минуты?
Или вы по этому файлу сразу фанеру на станке фрезеруете?

[Dream]

у проектировщиков свои заморочки.
я просто любое свое действие предварительно в проекте прорабатываю и не приемлю я устаревшие технологии в виде кульманов, циркулей и карандашей. привык уже к автокаду
после создания шаблона буду выпиливать лобзиком по распечатанному трафарету.
естественно еслибы изначально здесь были чертежи радиомэна я бы не занимался трассировкой. Просто доработал бы их как мне надо минут за 15 и всё. в этом и прелесть векторной графики. начертил 1 раз и вся страна завалена точнейшими копиями вплоть до микрометра. причём скорость создания трафарета выше скорости работы с циркулем (просто качаешь и печатаешь) не говоря уже о точности.

Сообщение отредактировал Dream - 24.10.2013, 20:20

[Dream]

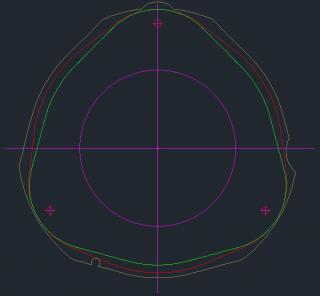

Вот мой трафарет. Красным нарисовал свою форму, зеленым форму RadioMan'а, песочным цветом показал самые узкие места по совокупности обеих дверей.
Автокадовский файл так же прикладываю.

[Series]

у проектировщиков свои заморочки.

RadioMan в своей инструкции писал: "Для обеспечения повторяемости и упрощения разметки заготовок по бумажному чертежу был изготовлен шаблон из листа вспененного ПВХ-пластика толщиной 3 мм.". Я писал выше: "нарисовал циркулем шаблон на листе настенного календаря (он с одной стороны был ламинированный, с другой нет и довольно жесткий)".

Если бы у всех дома стял фрезерный станок с ЧПУ, который с точностью до микрона сразу резал фанеру по файлу, то еще ладно. Но распечатывать на принтере листик бумаги, обрезать его ножницами и потом все равно обводить по нему карандашом на фанере и резать фанеру лобзиком? По-моему, эта задача достойна циркуля, карандаша и линейки, но не автокада.

[Dream]

Спасибо за подсказку, пошел ламинировать. надо же по полной использовать возможности своей организации
Да и фишка ещё в том, что если бы тут изначально были чертежи (как уже сейчас есть) то осталось бы просто распечатать. циркуль работает медленнее и менее точно, чем принтер с векторным чертежом.
Кстати раз уж пошла такая пьянка, то мой чертеж проще отрисовать циркулем. Боковины моей формы это куски круга, на котором "сидят" крепежные отверстия. Т.е. я нарисовал центральный круг и 3 круга по вершинам треугольника, после обрезал всё лишнее и соединил прямыми линиями по касательной самые выпирающие места. У RadioMan'а как то посложнее форма.
В любом случае ему большое спасибо, т.к. все замеры снял он.

Сообщение отредактировал Dream - 25.10.2013, 14:22

[Dream]

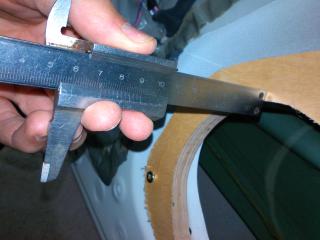

Выпилил сегодня проставки. Думал тоже придётся делать из двух сложенных фанер на 15 мм, как тут многие сделали, но решил проверить монтажную глубину. Так у меня получилось, что спереди монтажная глубина с одной проставкой в 15 мм равна 71,5 мм с полностью опущенным стеклом. Мне этого вполне достаточно т.к. монтажная глубина динамика чуть менее 70 мм. Для чего сзади делать более одного кольца вообще не понял, там стекло вообще не опускается до динамика, т.е. монтажная глубина равна глубине двери. у меня получилось с одним кольцом около 130 мм. Фото передней двери прикладываю.


Сообщение отредактировал Dream - 26.10.2013, 21:39

[Series]

Для чего сзади делать более одного кольца вообще не понял

Динамик будет ближе к плоскости обшивки двери и больше излучать в салон, а не во внутренности под обшивкой двери (когда ее установишь обратно).

[Dream]

Согласен. Но мне к сожалению всё равно пришлось оставить одно кольцо, т.к. мои фронтальные динамики имеют специфичное подключение проводов и в два кольца просто не влезут. два торчащих контакта не дают.

[NN_Driver]

А кто-нибудб может использовал покупные проставки, вот типа таких
http://www.zvukspb.ru/offer_details_81.html
Подходят, нет?

[Dream]

хм. выглядят неплохо и цена приемлемая. по внешнему виду должны подойти вопрос по диаметру только.
