Самостоятельная установка музыки, Руководство. Проблемы и решения... Опции

[R@X@R]

ну не знаю что там с колонками, но, подкинув уже не одну голову к родным колонкам, сильной разницы в качестве звучания замечено не было..
а по поводу распиновки:
10 пин нашей фишки - это провод REM CTR A, его кидаешь на 6 пин новой колодки - это STRG SW A.
12 пин нашей фишки - это провод REM CTR EARTH, его кидаешь на 15 пин новой колодки - это STRG GND.
11 пин нашей фишки - это провод REM CTR B, его кидаешь на 16 пин новой колодки - это STRG SW B.
я ж тебе это кидал

Раз бо звуку не было большой разницы, значит дело всётаки в магнитоле и убогости её звукового тракта (((. Хотя уверен, дело всётаки исправит акустика с высоким импедансом и высокой чувствительностью
А вот что касаемо подключения управления, я так и делал, полный 0
Провобовал и другую комбинацию ...... Так ни одна кнопка и не заработала.

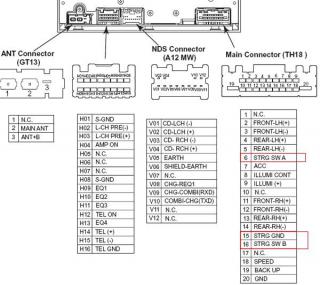

Кстати вот может кому пригодится, распиновка магнитолы 1DIN (NISSAN aka Blaupunkt)

Именно распиновка того что на самом деле, а не то, что тут гуляет по темам

Сообщение отредактировал R@X@R - 8.11.2011, 10:26

[s-rv]

и ты их соединяешь с этими контактами и не получается???

[R@X@R]

Ну конечно с этим )))
слава богу с паяльником дружим и резисторы от тиристоров отличаем

В некоторых темах встречал изречения, что нужно перешивать бортовой компьютер, чтобы кнопки смогли заработать, вероятно это мой случай

П.С.
Кстати а куда тянуть провода от разъёма, первого от антенного???
Кстати очень интересное наблюдение, пока не подцепил землю от этого разъёма, магнитола не разблокировалась....

Сообщение отредактировал R@X@R - 8.11.2011, 10:41

[s-rv]

Ну конечно с этим )))
слава богу с паяльником дружим и резисторы от тиристоров отличаем

хрень какая-то.. у меня все срослось.. еще раз проверь

Кстати а куда тянуть провода от разъёма, первого от антенного???

это к микрофону

Кстати очень интересное наблюдение, пока не подцепил землю от этого разъёма, магнитола не разблокировалась....

у меня так же было

[R@X@R]

К микрофону??
Странно, а почему не экранированый кабель идёт???

[s-rv]

хз

[thatman]

Горячо приветствую всех участников форума, это мое 1е сообщение тут. Недавно купил в салоне ноута в комплектации 1.4 comfort, магнитолы в нем нет но менеджер сказал что поставить легко, я с ним согласен но вот назрел вопрос, есть ли в машине динамики? Сеточки на дверях присутствуют и менеджер говорил про только подруби магнитолу. Это я смогу а вот на морозе снимать обшивку не смогу, придется ехать в сервис. Вопрос в том есть ли там динамики или обделили? Спасибо.

[master]

учимся сразу работать поиском...
PS динамиков нет,только иногда по ошибке ставят.Посмотреть можно фонариком посветив в решётку

[thatman]

учимся сразу работать поиском...
PS динамиков нет,только иногда по ошибке ставят.Посмотреть можно фонариком посветив в решётку

Да я нашел уже, поспешил Теперь осталось узнать не лишат ли оффициалы гарантии если поставлю в другом сервисе или сам

[Rinat]

Гарантию на что? На двери?

[kendim11]

Читаем тут http://www.clubnote.ru/forum/index.php?showtopic=795
Тему закрыть, чтобы не росла.

[sansik]

Сбрасываются настройки на магнитоле после выключения зажигания.
Выключил зажигание и все, настройкам конец.
Подскажите, у всех так или только я страдаю этим?

Магнитола не штатная. купленный Пионер подсоединил как мне кажется в штатные разъемы. Черные на картинке.

Есть ли на этих разъемам провод с постоянным напряжением не зависящим от ключа зажигания.?

[Rinat]

Где то было уже у кого то такое, на разъеме ИСО (штатном) присутствует постоянное напряжение и напряжение появляющеесе при включении зажигания, вся проблема в вашем не корректном соединении, по моему там нужно просто перекинуть местами провода, на магнитолле.

[sansik]

Пробовал ставить в другое авто (ваз) все в порядке, не сбрасываются настройки. Подскажите цвет провода с пост.напряжением в ниссане.

[s-rv]

ВОТ!

[Rinat]

там по моему просто поменять нужно красный с желтым местами, в проводах магнитолы, для этого как раз и сделаны соответсвующие соединения в пионере.

[sansik]

Что то не так я по моему перекинул провода,перестала магнитола совсем включатся. Где предохранители на нее скажите.

Спасибо за схему все стало ясно. пойду переделывать АСС и Плюс были переставлены местами.

В авто стоит отдельный красный провод на него с магнитолы не чего на запитано, на схеме именуется А-S. Для чего он служит???

[s-rv]

это, походу, проводок на увеличение громкости с ростом скорости...
думаю на нештатной голове этого нет

[sansik]

Думаю точно такого нет. Провода перекинул майфун что то не включается. Предохранитель вроде целый на голове.

[s-rv]

а в блоке предохранителей??
проверь 12 В на подходящих АСС и постоянке.
