2DIN магнитола с навигацией в Nissan NOTE, Установка стороннего решения Опции

[Mr.Digital]

Наверное ты прав, искренне буду рад когда все сделаешь и выложишь фото отчет.
Сам "болею" заменой головы, но всегда есть какие нить отговорки
Ты бы в личке свои координаты указал, откудоВа.

Сообщение отредактировал Mr.Digital - 20.5.2010, 20:05

[SASH]

Если покупать специально под 2DIN-гнездо, то ситуация следующая.
Размеры устройств:
1. Hualingan модель HL-8701GB ГхШхВ-182х172х106
2. По ссылке с ebay с поста выше ГхШхВ-185х175х100mm
Мной были измерены высота и ширина стандартного/заводского устройства 2DIN.
Я получил высоту 105, ширину 175, глубину не измерял. Мерил жесткой линейкой, но из-за горизонтального скругления передней части стандартного ГУ реальная ширина может на пару миллиметров измениться.
Получается что к стандартной высоте и ширине, с учетом допустимой погрешности и зазоров по 1 мм с каждой стороны у стандартной магнитолы, больше подходит Hualingan. Ну а пункт №2 - только для моделей еНотов с 1DIN, если вырезать дырку 2-х DIN-ового размера вручную.

Сообщение отредактировал SASH - 21.5.2010, 14:04

[slgeo]

мдя, первый блин большим комом и пост SASH подоспел в тему
Вообщем, естественно магнитола не влезает из-за этих самых 5 мм, вернее не завигается до конца экран.

Теперь и не знаю, что делать?! Даже мысли не возникло, что стандарт 2DIN вовсе и не стандарт
стоп, по вашим расчетам получается моя магнитола меньше?! Но ей наоборот - не хватает высоты...

Сообщение отредактировал slgeo - 20.5.2010, 22:05

[SASH]

slgeo, чёй-то я не пойму - у тебя вроде заводская должна быть 1DIN, а на фотке рамка-окантовка оч. похожа на заводскую 2DIN. Что бы это значило?
Ты сам вырезал отверстие 2DIN, как Vovka_llh, а потом прикрыл зазоры штатной рамкой?
Ну-а по-поводу что делать - надо расширять окно в рамке

Сообщение отредактировал SASH - 20.5.2010, 22:05

[slgeo]

почему должна быть 1DIN?
у меня 2DIN CY03E
поправлюсь NISSAN CY13C (Qashqai) - производитель Clarion
Родная вот такая:


Сообщение отредактировал slgeo - 20.5.2010, 22:38

[SASH]

slgeo, sorry, я почему-то решил что у тебя comfort, а не luxury.
Я тут до кучи еще проверил габариты других устройств:
- Redpower, о котором писал synthetic - ГхШхВ 220х171х129,
- WI-8901CE от chinaok ГхШхВ 155х178х100.
Вывод: пока ближе всех к идеалу ГУ HL-8701GB от Hualingan.

Сообщение отредактировал SASH - 21.5.2010, 12:50

[SASH]

Статья для общего понимания проблемы c размерами 1, 2DIN http://www.muzon-auto.ru/category/perehodnye-ramki/
slgeo, если верить размерам твоего ГУ, указанным на ebay, то (100мм против 105мм заводских) у тебя должны быть щели по верху/низу.

Сообщение отредактировал SASH - 21.5.2010, 14:07

[slgeo]

Мной были измерены высота и ширина стандартного/заводского устройства 2DIN.Я получил высоту 105, ширину 175, глубину не измерял. Мерил жесткой линейкой, но из-за горизонтального скругления передней части стандартного ГУ реальная ширина может на пару миллиметров измениться.

А ты точно уверен? Есть еще маленький нюанс, если присмотреться даже к фотке Clarion-а, видно что лицевая часть, выходящая из рамки чуть меньше, замерю чуть позже штангелем именно высоту рамки на панели.

Произвел контрольный замер, вообщем рано запаниковал. Высота рамки на панели авто получилась - 101 мм.
Высота самой магнитолы - действительно 100 мм. А вот высота выезжающей панели магнитолы - 103 мм. Получается, что магнитола недостаточно выдвинута наружу и это мешает полному задвиганию передней панели. Будем немного растачивать крепление магнитолы к панели авто, чтобы выдвинуть ее вперед на пару-тройку мм.
Кстати, доп. информацию по магнитоле можно почитать здесь, она тоже из серии "хулиганов".

Сообщение отредактировал slgeo - 21.5.2010, 21:50

[SASH]

Тогда что получается у рестайла и дорестайла разные габариты магнитолы (высота)? Я допускаю погрешность в своих измерениях, но не на 5мм же.
Тогда вопрос к тем кто ставил себе магнитолы вместо дорестайла рестайлинговую - как подошло?

[SASH]

slgeo, колись что с установкой, что с управлением на руле.....?
У этого ГУ действительно Detachable Panel For Security?
Что такое РнД в профиле?

Сообщение отредактировал SASH - 22.5.2010, 16:45

[slgeo]

ну, прям все карты сразу
грустно все с установкой, со стандартным креплением ничего не получится похоже, там накернено и сдвинуть вперед даже на пару миллиметров достаточно сложно. Ну, еще постараюсь покумекать позже.
Поставил со скрипом, панель заезжает не до конца. Как бы не сломать магнитолу раньше времени

Управление с руля работает половинчато, кнопки выбора канала радио запускают сканирование.
Кнопка поднятия трубки телефона почему-то дублирует кнопку "NEXT". Остальные - работают правильно.

Detachable Panel For Security - ну разве что отвертку с собой носить, китайцы пошутили

Что такое РнД в профиле?

Ростов-папа )

[SASH]

slgeo, кКачество изображения как? Разрешение экрана 800х480 реально? Что с навигацией?

[slgeo]

писал уже на 4pna, повторюсь:
качество отличное, DVD тоже замечательно, ибо почти пиксель в пиксель. Навигацию настроил - ситигид 3.7, навител, айго 8.3 и гармин. Навител при закрытии вылетает с ошибкой - некритично, но неприятно, в гармине при выборе некоторых функций программа вылетает, но в целом - работает. В остальных программах глюков не замечено. Все навигационные проги со скинами 800х480.
Скоро выложу переработанное мною месадовское меню под магнитолу и там же будет меню WolfNCU с несколькими скинами. При хранении всего на одной флеш-карте - выбор будет достаточен.

[axelroses]

...грустно все с установкой, со стандартным креплением ничего не получится похоже, там накернено и сдвинуть вперед даже на пару миллиметров достаточно сложно...

В похожей ситуации, при установке DVM-130G HD, столкнулся с подобным. Решил задачу рассверливанием круглых отверстий в штатных кронштейнах в овалы, чтобы можно было совместить с крепёжными отверстиями в устройстве. Держится надёжно, проверено вибрацией.

...Управление с руля работает половинчато, кнопки выбора канала радио запускают сканирование.
Кнопка поднятия трубки телефона почему-то дублирует кнопку "NEXT". Остальные - работают правильно...

Перебор предустановленных станций с руля на DVM-130G HD тоже не работает. Соответствующими кнопками на руле включается лишь поиск вверх-вниз. Хотя, кнопки NEXT/PREV на самом устройстве переключают именно пресеты. Так это зашито в прошивке самого девайса. Без перепрошивки точно не победить.
На счёт дублирования кнопок. Сами кнопки ни в чём не виноваты. Всё в порядке с их подключением. Виновата функция калибровки кнопок в девайсе, вернее её описание в инструкции и на экране. Напутали при переводе. Сам с этим долго бился. Победил! Подробнее уже опИсывал ЗДЕСЬ.

Сообщение отредактировал axelroses - 23.5.2010, 10:22

[SASH]

slgeo, габариты штатного и нового ГУ померял?

[slgeo]

В похожей ситуации, при установке DVM-130G HD, столкнулся с подобным. Решил задачу рассверливанием круглых отверстий в штатных кронштейнах в овалы, чтобы можно было совместить с крепёжными отверстиями в устройстве. Держится надёжно, проверено вибрацией.

Один в один, похоже тоже придется растачивать

Кнопка поднятия трубки телефона почему-то дублирует кнопку "NEXT".

Посмотрел схему, и понял проблему (кнопка поднятия трубки тупо замыкает контакты), надо будет добавить резистор.
С программированием кнопок "Prev/Next" китайцы конечно накосячили.

slgeo, габариты штатного и нового ГУ померял?

штатное ГУ:
внутр. высота - 101 мм
внешн. высота - 104 мм
китайская магнитола:
высота выдвижной панели - 103 мм
высота самой магнитолы - 100 мм
ширина везде одинаковая и с ней проблем и зазоров нет.

[synthetic]

Снова приветствую, господа.

В продолжение предыдущей темы беседы и моих вопросов...

Итак, Redpower 8901 не идет на наши машинки. Купил 2 штуки, одну в икс-трейл, одну в енота.
Короче, фигушки. Подробности в улье redpower'ов (http://gpsnw.ru/forums/viewtopic.php?t=640&start=120).

Я сам дурак, купился на позитивный тон селлера. Нужно было душить пока не ответит на вопрос: встанет без зазоров на Note и подключится ли без разрезания и скручивания каждого провода. Ну, negoday хороший sales (читай: барыга) и я купил.
Если бы знал, то не покупал бы. И не тратил бы время на ожидание, когда магнитолы придут в россию, когда освободится импортер, когда они появятся на точках... ребята, это не iphone 4g (хотя, iphone 4g тоже бредятина), и не надо тратить время или, что еще хуже, ждать, когда что-то куда-то придет с таможни. А потом ждать, когда кто-то освободится чтобы подпаять вам в магнитолу usb-hub.

Все это бред. Думайте о вечном

Сообщение отредактировал synthetic - 23.5.2010, 19:37

[SASH]

synthetic, у тебя дорестайл как я понял. Отличный фотоотчет, переноси фотки сюда, на радикале они долго не протянут.

А на кашкай (где ГУ с блютусом) себе уже поставил?
Непонятно почему такая разрозненная информация о размерах ГУ. Я брал размеры из usergide`ов.

slgeo, выкладывай фоты как встало у тебя? Щелки имеются?

Я в шоке, не знаю как быть и что брать, голова идет кругом. Нацелился было на HL8901 от hualingan, но в свете последних сообщений волосы встают дыбом.

Сообщение отредактировал SASH - 23.5.2010, 22:41

[slgeo]

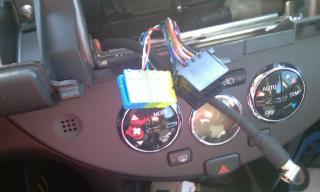

synthetic, насчет разъемов не совсем согласен. Если продавец на вопрос "подойдет ли на ноту?" не задает вам встречный вопрос "а енот рестайлинговый?", то он не знает, что у них разъемы вовсе не совпадают. Я уже писал выше, что на дорестайлинговом еноте (как у вас, например) все разъемы стандарта miniIso, а на послерестайлинговом (как у меня например, и как на редповере) - нестандартные разъемы от кашкаевской/икс-трейловской магнитолы Clarion. Поэтому мне как раз к своей магнитоле пришлось докупать переходники.
Тоже самое отчасти верно и для габаритных размеров.
Хотя, если там тема непосредственно под ниссаны, продавец безусловно должен знать.

Сообщение отредактировал slgeo - 23.5.2010, 22:57

[SASH]

...Тоже самое отчасти верно и для габаритных размеров.

Машина одна и таже, гнездо одно и тоже, размеры рамки теже.
Как нештатная магнитола может отлично входить по размерам в рестайл и не подходить (со щелями) в дорестайл. Что-то не вяжется.
