Обшивка кожей органов управления авто, Самостоятельно и не очень... Опции

[IL29]

Привет всем! Я доукомплектовал своего еНота так.



Обшил руль кожей, ручку МКПП обтянул кожей, фартук ручки - кожа, пороги обклеил плёнкой. Фартук делал сегодня. В планах накладки на дверях тоже кожей затянуть. Швы, конечно, не заводские, но кому показывал, не верят, что сам всё сделал. Покрой и сшивание - всё сам. Занятие это не для ленивых, работа кропотливая. Особенно руль, сложный рельеф. А ручка и фартук всем под силу.

[IL29]

Интересно, сколько стоит кожанный руль на Ноут?!

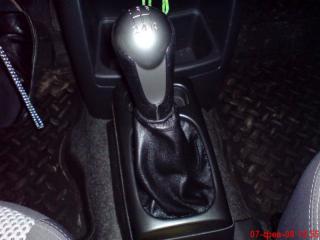

Мне кажется, тыщ 20, не меньше... А мне всё это обошлось в 540 руб. (стоимость куска кожи, ниток и иголки для кожи), и часов 5 потраченного на работу времени. По фартуку ручки МКПП смотрите флото ниже... Ничего сложного.






Значит, так, поехали! Фотки идут слева направо по рядам.
Вооружаемся ножницами, иглой для кожи, суровыми нитками для кожи, мелом и куском кожи. Начали!

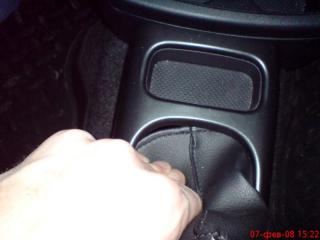

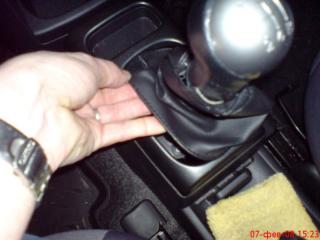

1 - Оттягиваем чехол с небольшим усилием в нижней части, там проволока вшита в дерматин, как видно, чехол отходит от панели.
2 - Поддеваем и по кругу аккуратненько его вытаскиваем из панели.

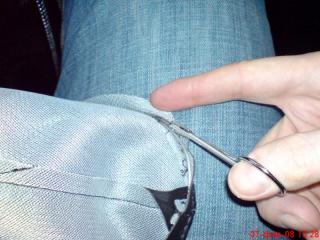

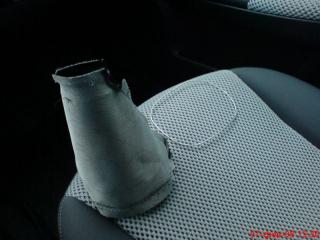

3 - Выворачиваем чехол наизнанку и тянем плавно вверх до момента выхода чехла на ручку (то есть, чтобы обжимное резиновое кольцо вышло из паза на рукоятке снизу), кольцо выпарываем.
4 - Кольцо оставляем на рычаге и снимаем чехол с ручки вверх.
5 - Выпарываем стальной овал нижней части чехла.
6 - Распарываем продольный шов и получаем лекало для кожаной выкройки.

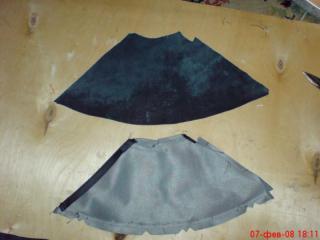

7 - Накладываем лекало на кожаный кусок, обводим мелом.

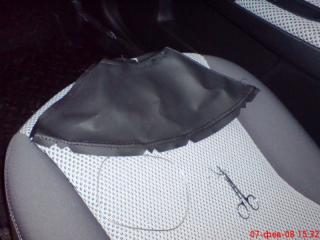

8 - Аккуратненько вырезаем полученный силуэт и получаеться новый чехол, только ещё не сшитый.

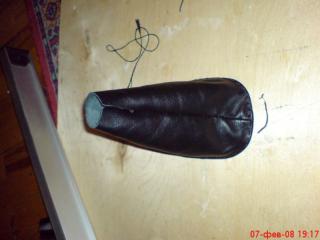

9 - Примерно соблюдая отступ от краёв (смотрим и замеряем на старом чехле), сшиваем продольный шов как можно ровнее. Я шил руками простым швом. Укого есть машинка - просто супер!
10 - Соблюдая отступ от краёв, вшиваем стальное кольцо внизу чехла. Выворачиваем, смотрим.
11 - Идём в машину и там изнанкой наружу одеваем чехол на рычаг узкой горловиной вниз.
12 - Натягиваем на чехол резиновое кольцо и вшиваем соблюдая отступы. Вшивать легче внизу рычага, оттягивая резинку, обёрнутую в кожу чехла, пальцем.
Вшили? Выворачиваем чехол на лицевую сторону, вставляем стальной овал в пазы накладки панели, а резиновое кольцо - в паз ручки.
Вот и всё. Удачи!

[IL29]

Со срулём сложнее,но сделать реально.сама ручка просто.Жаль по рулю слайд шоу не сделал.Но в принципе у кого будет желание дам консультации.Я уж пятый руль обшиваю.правда перед этим два неудачных опыта было.так что на еноте всё с первого раза вышло.ручку первый опыт был,вродь нормуль получилась.если чё спрашивайте .удачи всем!!

[Ванька]

а кожу как бы вырезку ну, уже готовое все покупал, только натянуть самому, или сам вырезал овал? как это вообще, расскажи

[Nikol]

Расскажи, пожалуйста, подробно, как обшивается руль.
С чего начинать, как сделать выкройку кожаной детали и как шить.

[IL29]

а кожу как бы вырезку ну, уже готовое все покупал, только натянуть самому, или сам вырезал овал? как это вообще, расскажи

Купил я только бесформенный кусок овчины. Выкройку делал сам. Вы её нигде не найдёте на еНота. Ну, конечно, если не считать простого кольца непонятно из чего с авторынка за 250 р.

Надысь сделаю рисунки и попробую поподробнее.Только учтите, руль снимать придётся. Но ничего сложного нет. Всё объясню, как, зачем и куда.

Сообщение отредактировал IL29 - 11.2.2008, 12:40

[IL29]

Привет.НУ ЧТО ГОТОВЫ?

НАЧНЁМ!!!!!

ПОКУПАЕМ- шкурку овчины(берите шкурку покачественнее,обувную первого сорта) ,иголку для кожи,нитки суровые для кожи,мел,клей сикундный (по 10 руб в маленьких тюбиках).

первое что делаем это снимаем руль.
не бойтесь внизу есть слаиды как снять.

Сообщение отредактировал IL29 - 11.2.2008, 20:53

[Ванька]

черный от подушки, желтый дудка? или наоборот?

[IL29]

Так теперь коменты

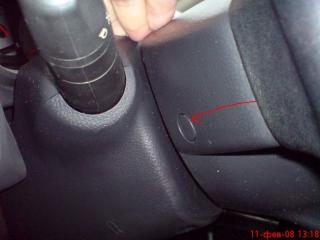

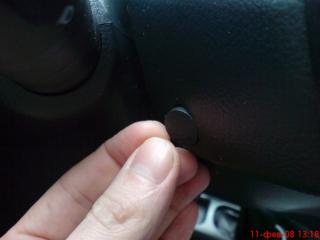

1-заглушки на руле слева и справа вунемаем

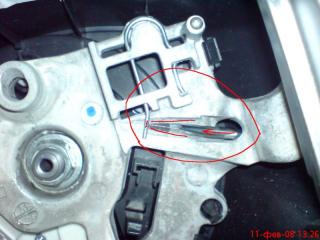

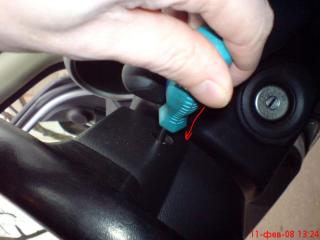

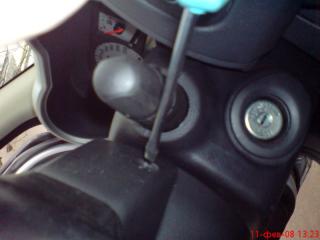

2-берём плоскую отвёртку и плоскостью горезонт суём в отверстия, давим с небольшим усилием,бибика должна отойти от руля сначала с одной потом с другой стороны(если не отошла то нажмите и тихонечко потяните бибику на себя,должна отойти). ниже есть кадротвёртка в отверстии и что она давит посмотрите принцип!!!!!!!!!!!!
3-снимаем бибику вбок налево.открываеться вид на провода.

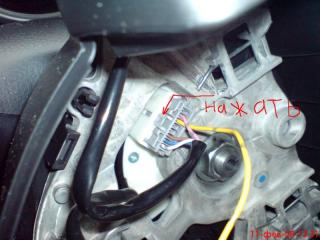

4- отщёлкиваем аэр-бег провод.НЕ БОЙТЕСЬ НЕ ХЛОПНЕТ(ЕСЛИ НЕ ЗАМЫКАТЬ) .как - снимок там есть популярный думаю.
5- снимаем проводок сигнала.

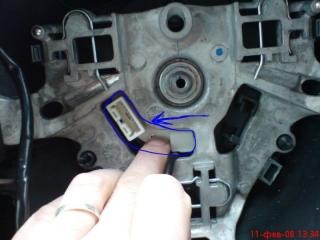

6- снимаем штеккер свода проводов магнитолы(если есть управление на руле).
7- откручиваем гайку крепления руля(тоесть - руль в блок до целчка и откручиваем гайку),затем ставим метку на руле и вале чтобы запомнить положение.СДЁРГИВАЕМ РУЛЬ(покачивая тянем на себя,должен сойти)

ПОМЕТКА я руль в этот раз снимать не стал,на снимках показываю пальцем чё куда!!!!

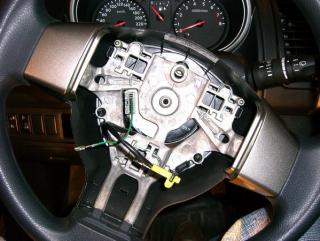

так руль сняли!? дальше надо его разобрать.

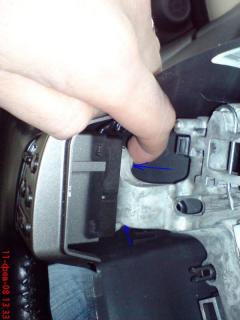

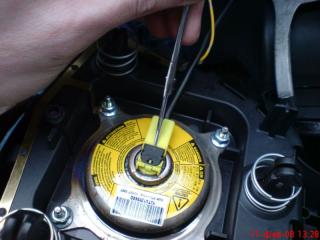

1-Снимаем нижнюю облицовку руля(она назацелках) ПОСЛЕДНЯЯ ФОТКА !!!!!

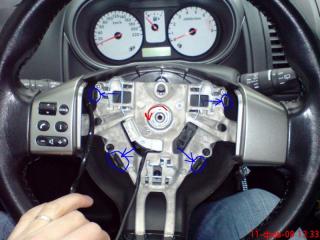

2-Снимаем управление магнитолы(если оно есть) и декор панели на спицах руля(на саморезах,снимок 1 ,показываю где они ).
3-(и снимок 2, кружочек синий,посередине руля)ЭТО КОЛЬЦО ТРОГАТЬ ,ТОЕСТЬ КРУТИТЬ НЕЛЬЗЯ!!!!!! СНЯЛИ РУЛЬ И ОСТАВИЛИ ЕГО В ПОКОЕ!!!!!! ТАМ ШЛЕЙФ-СЛОЖНАЯ ШТУКА,ЗАЛОМИТЬСЯ ПИ....ц И ПОДУШКЕ И ВСЕМУ НА РУЛЕ!!!!!

Сообщение отредактировал IL29 - 11.2.2008, 21:27

[IL29]

черный от подушки, желтый дудка? или наоборот?

жёлтый(тонкий) бибика,чёрный(толстый) подушка

[IL29]

Привет !!! Продолжим.

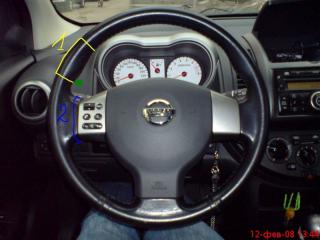

берём бумажку ,ручку и на бумажке рисуем силуэт руля (схематический),мягкий портняцкий метр(я свой потерял,поэтому на фотках мерил рулеткой для наглядного примера как это делать) и замеряем основные размеры.заносим на бумажку полученные размеры.Спици руля все одинаковые в принципе,но допуск на них даём 20 мм


Сообщение отредактировал IL29 - 12.2.2008, 14:54

[IL29]

Мой вам совет, не поленитесь и первую выкройку в полный размер начертите на бумаге или ватмане. Потом перенесёте на кожу. Да, и учтите, кожа тянется, как резина так что общую длину окружности уменьшаем на 20-25 мм. Я уменьшил на 20 мм. Ну, это потом а сейчас получаем следующее:
- общая окружность 1170 мм;
- окружность основы 100 мм;
- окружность шишек 110мм;
- окружность спиц 120 мм.

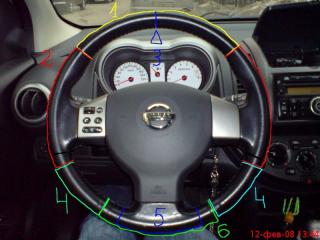

Садимся к ватману, берём линейку, карандаш и меряем всё (смотрим рисунок 2).
1 - меряем размер основы от начала одной бобышки до другой и делим его пополам, получаем середину (цифра 3), то, от чего плясать. (на ватмане рисуем пунктир середины и шириной 96 мм чертим основу). Общая длина первой выкройки с учётом швов (по 10 мм слева и справа) - 970 мм.
2 - меряем бобышки со спицами вместе (за спицы выступ 10 мм). Наносим метки на чертёж.
4 - это основа руля идёт до конца (слева и справа) первой выкройки толщиной 96 мм.
Итак, силуэт есть!
Дальше рисуем проекцию объёма руля, бобышки и спицы в объёме (смотрим рисунок 1).
Меряем длину бобышки и на ватмане ставим точку (смотрите рисунок, отсюда пойдёт резкое расширение на спицу).
Меряем спицу, то есть её толщину от сворного до сворного шва резинки. Для примера смотрите рисунок. Размер на бумажку.

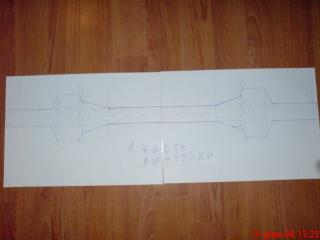

Получиться должно следующее, смотрите снимок чертежа.
Это итог первого рисунка.

Сообщение отредактировал IL29 - 12.2.2008, 15:01

[IL29]

енотоводы интересно может я зря всё это делаю?????очень замороченно наверное ааааа?? может не надо всего этого????

[Ванька]

Мне кажется этот пост будет весь интернет смотреть и использовать))))

[Alexdrive]

Смотрим внимательно!!!
Развертку с размерами пожалуйста и не просто пожалуйста, а обязательно! Рули, то одинаковые у всех! А с непривычки можно и ошибиться...

[Alisa]

А пороги какой пленкой, как и зачем обклеивал?

[oleg_e]

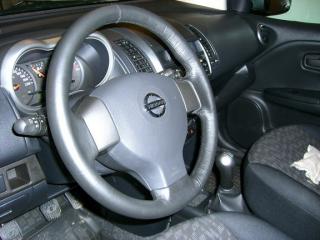

Хочу выразить большое спасибо IL29 за проделанную работу. От себя кое, что добавить в виде фоток и небольших коментов.
После прочтения возникло желание обшить руль, как IL29. В конторе по поделке авточехлов был куплен кусок коровьей кожи (20 р. за кв. дм.). Предупреждаю, чтобы сэкономить, желательно иметь выкройку поделки, в противном случае будет как у меня +- лапоть. В результате 750 р.

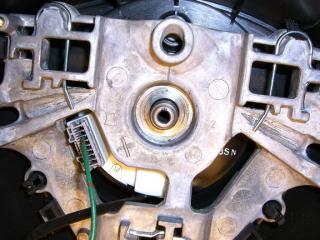

Работы по демонтажу подушки и снятию руля как в теме у IL29. Добавлю, что на руле и валу есть заводские метки в виде точки и линии, для совмещения при сборке. Перед демонтажом, полностью отключался аккумулятор.
После демонтажа руля не крутите круг со шлейфом.
В моем случае выкройка имела следующий вид

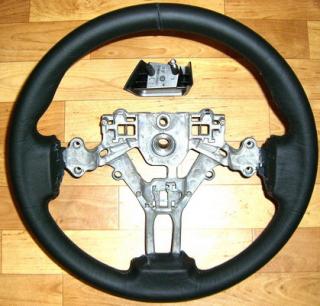

Это половина, другая симметрична ей. Естественно при прошивке надо будет подрезать и подтягивать. Конечный шов я сделал вверху, подрезав кожу ножом. Для кройки пользовал нож, для проклейки спиц клей "Момент", для сшивания обычную иглу и прочные капроновые нитки. Они составные из трех нитей, сплетенных в одну. Когда покупал кожу взял и эти нитки. Для того, чтобы шов получился ровным, перед началом работы прострочил по периметру выкройки перфорацию на швейной машинке (пробил иглой дырочки).
Собственно все.

P.S. Так-как осталась куча кожи, буду обшивать ручник и ручку КП. Посмотрев книжку с картинками пришел к выводу, что все легко снимаемо. Как сделаю, покажу результат.

Сообщение отредактировал Гогги - 3.12.2008, 13:15

[oleg_e]

Все, кожа закончилась...

[oleg_e]

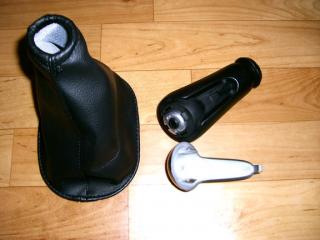

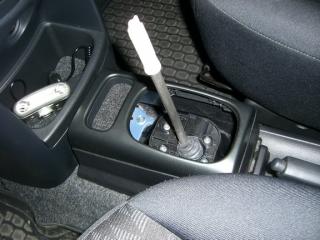

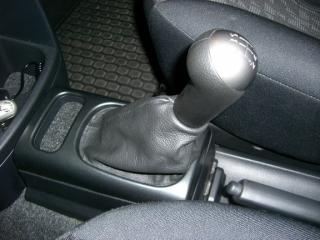

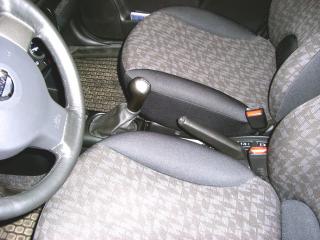

Ручку КПП тянем вверх и снимаем с рычага. Тянуть надо сильно. В начале хотел обшить саму ручку и смастрячить чехол. После разборки ручки понял, что на место накладка не встанет после обшивки, т.к. кожа толстая. Был сделан только чехол. Шаблоном стал распоротый старый дерьмонтиновый.

[oleg_e]

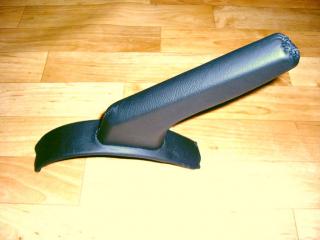

Ручник. Сначала снимаем центральный тоннель. Для этого сзади откручиваем два шурупа (звездочка), впереди тоннель держится на двух пистонах, поэтому просто дергаем вверх. Снимаем заглушку ручника, штекеры с попогреек и ЦЗ. Ручка ручника сдергивается с металлической основы. Выкройку не сохранил, но там ничего сложного нет. Трудно обшивать район кнопки.
На этом кожа закончилась. Спасибо за внимание.
