TV в Note своими руками, как вариант телевизоры в подголовнике Опции

[-=MAXDIE=-]

Автор: Alex98, из фототтчета ALX II (Санкт-Перербург)



1. Милости просим автора на подробный рассказ.

2. Милости просим ALX II поспособствовать п.1.

[Alex98]

Всем привет!
Для начала стоит купить все оборудование, и съездить к официальному дилеру для того чтобы установить антенну для телевизора, т.к. антенну которая у телевизора использовать будет не возможно, да и нет приема с штатной антенной. Я не стал скупиться и купил самую хорошую итальянскую антенну, с усилителем, производство Италия, обошлась 2900 рублей. Установка у дилера обошлась в 400 рублей, а главное что эта точка подключения была сделана руками официального дилера. Телевизор купил Фантом за 4200 рублей. Перепробовал много моделей и фирм, но по размеру и дизайну подошел именно этот. Теперь сам процесс установки. Установка телевизора заняла примерно 2 дня.
Самое сложное для меня было аккуратно разобрать салон автомобиля. Ни каких книжек на эту тему не нашел.Для начала откручиваем центральную консоль, это там где у нас подстаканники. Для этого откручиваем два боковых крепления, они держаться на полупистонах и центральный болт.
Затем очень важно открутить и центральный тоннель, иначе потом вся конструкция не встанет на место. Это правда оказалось самое трудное, но это от незнания мест крепления. Там есть четыре крепления, два в месте примыкания к центральному к центральной консоли, а два других расположены в конце центрального тоннеля там где у нас дополнительный прикуриватель. После данных процедур начинаем изготавливать само крепление для телевизора. У всех телевизоров в комплекте есть нога-крепление, а в данной модели она еще усилена. Сами подстаканники пришлось выкинуть, как мешающие, иначе будет мешать для установки. Теперь на снятый центральный бокс начинаем прикручивать телевизор, для этого я использовал болты, а не саморезы, чтобы держалось прочно, при езде, плюс сделал из стекловололкна «плечо» для угла наклона. Прежде чем крепко прикрутить, надо проверить угол наклона телевизора. Чтобы не было вопросов с гарантией по электрике, питание я взял от прикуривателя, в комплекте было данное устройство. Только его пришлось обрезать на половину, оно было длинное и мешало нормальному углу и мешало утопить по глубже во внутрь. Затем все прикручиваем и крепим в четырех точках, что бы в момент движения не было качания телевизора. Затем сборка салона. Одновременно, здесь понадобиться помощь друга, центральную консоль и центральный тоннель ставим на место и все собираем обратно. Последний штрих, так как все кнопки на телевизоре блестящие, взял черный маркер, и покрасил кнопки, затем покрыл лаком. Ну вот примерно так. Если возникнут вопросы, готов встретиться и объяснить. В ближайшее время планирую подключить DVD- плеер. Они все читают МР3.
Всем удачи!!!

[-=MAXDIE=-]

А самое главное-то не сказал, как подключал (если вообще подключал) телевизор к штатной аудиосистеме?

[Alex98]

А самое главное-то не сказал, как подключал (если вообще подключал) телевизор к штатной аудиосистеме?

Нет, к штатной системе не подключал, ибо там нет вообще ни одного входа.

[-=MAXDIE=-]

Нет, к штатной системе не подключал, ибо там нет вообще ни одного входа.

М-да уж, плохо. На дэлике также сделал.


Звук, естественно, никакой. Не нравится.

[SeLena]

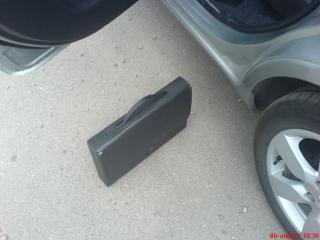

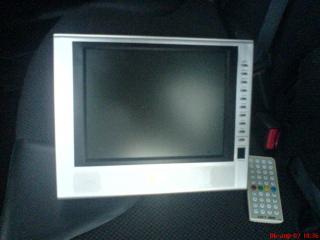

Разрешите и мне представить свою версию установки развлекательного центра в салоне Ноты. Challenger DV-1043T. Он включает в себя DVD с боковой загрузкой дисков, читающий все видео-фото и аудио форматы (МР3 в том числе), читает всё с флешки, имеет встроенный TV приемник цифрового (что меня приятно удивило) и аналогового приема, встроенную игровую приставку с подключаемым джойстиком + 300 игр (правда, 90-х годов), видео и аудио входами, аудио выходом для наушников. Питание: 12 вольт от прикуривателя, 220 вольт через адаптер и встроенный аккумулятор на 3 часа работы. Пульт ДУ. Меню на русском. Диагональ 10,3 дюйма. Цена вопроса $390.

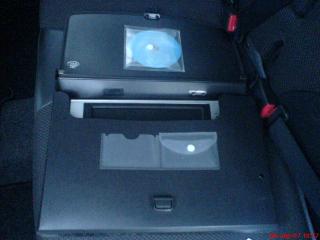

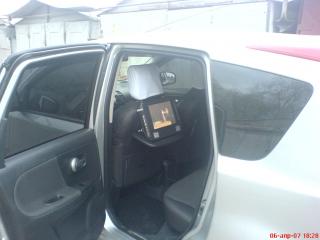

Устанавливать ничего не надо. Главное расположить. В комплект поставки входит прочный чехол, который крепится к подголовнику переднего сидения. Основание очень удобно упирается в поднятый столик.

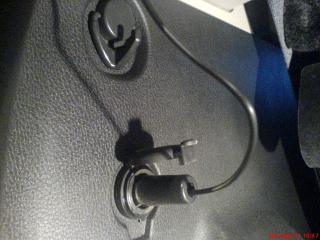

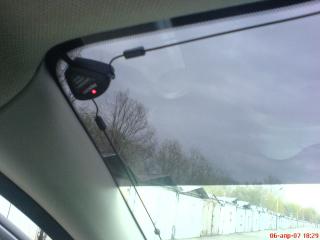

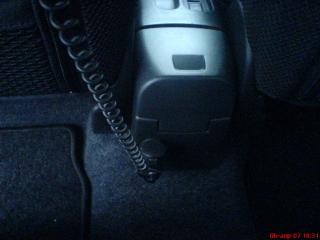

Активная TV антенна (10$), устанавливается на лобовое стекло при помощи стандартных липучек, провода проведены под резинками потолка салона, питание на неё подается от штатного прикуривателя из багажного отсека.


Сообщение отредактировал SeLena - 25.4.2007, 12:43

[profesor]

ну что сказать? : прикольно

[Dart Welder]

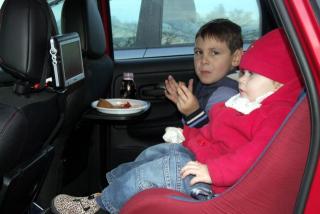

Наш ребенок взрослел и отмахнуться от этого факта было невозможно. Назрела необходимость развлекать ее чем-то в пути. Я, как и положено инженеру, составил четкое тех.задание: собрать, на основе недорогих и легко монтируемых компонентов, систему для воспроизведения дисков формата DVD с передачей аудио сигнала на штатную акустику, видеосигнала на телевизор, закрепленный на подголовнике водительского сидения. Ведь всем известно, что самое безопасное место за водителем. Там-то и сидит ребенок, в спец. кресле разумеется.
Для реализации проекта были куплены следующие компоненты: Телевизор,

плеер воспроизводящий диски разных форматов и имеющий свой собственный монитор, FM-трансмиттер,

разветвитель прикуривателя,

разветвитель прикуривателя с удлинителем, держатель для телевизора. В комплектах, к приобретенным устройствам, имелись пульты д/у, наборы проводов, и система крепления телевизора на подголовник посредствам ремней.
Я использовал две системы крепления телевизора (штатную и дополнительную), поскольку ни одна из систем, в одиночку, не могла обеспечить должного крепления телевизора. Этому мешали «тюльпаны» аудио и видео кабеля. Дополнительная система крепления телевизора представляет собой зажим, состоящий из двух частей, фиксирующийся на направляющих подголовника. Одна из частей зажима имеет металлическую скобу, к которой крепится телевизор, с возможностью регулировки по вылету и высоте.

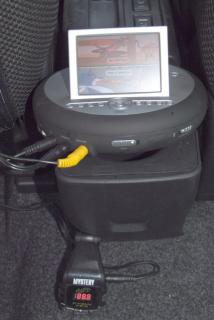

Плеер, с обратной стороны, имеет места для крепления его с помощью винтов, но никаких приспособлений к нему не было. Временно, он находится в задних подстаканниках.
FM-трансмиттер вставлен в розетку заднего ряда сидений, на него подается сигнал с плеера, а с него на штатное головное устройство. Т.о. ничего не разбирая, никуда не подключаясь, не паяя, за минуты получаем звук из всех колонок. Кроме того, я подал аудио сигнал и на телевизор.
Маленький разветвитель я вставил в «свою» розетку, т.о. получил одну свободную для телефонной зарядки, например, или для инвертора (он виден на фото и стилизован под банку Кока-колы), а во вторую вставил разветвитель с удлинителем, от которого запитал телевизор и плеер. Провода пропустил под сиденьем, излишки проводов спрятал в кармане сидения
Вся система собирается и разбирается за полчаса, ребенок доволен. Можно считать что цель достигнута.

Кроме того можно, без проблем, увеличивать количество мониторов, задействовать второй подголовник, и вывести один передним пассажирам, но это кому как захочется.

[BOEING]

Есть вопросик! Dart Welder а вы к телеку подсоединяли антенну для приема тв-сигнала? Я тоже устанавливал TV самостоятельно и хочется кроме дисков смотреть иногда тв-каналы,вот только откуда + для антенны брать?(или к дилеру съездить-чтоб подсоединил?)

[Меж]

В такую рамку можно вставить TV.

[Dart Welder]

BOEING
Я так понимаю, разговор идет об активной антенне? Если есть план купить «таблетку», то пусть план останется неосуществленным. Я брал на пробу несколько таких изделий разных производителей и цен, вплоть до 100$-х, это полный ацтой. Настраивал телек в прямой видимости на телевышку, расстояние порядка 5-ти км работает ужасно. Как-то, нашел старую поломанную антенну от домашнего телевизора, подключил, все показывает и это при том, что машина была на гораздо большем удалении от источника сигнала да ещё и в гараже. Сделал для себя вывод купить автомобильно-адаптированную рогатую антенну за 200р., ну… ту что крепится на стекло и фиксируется им же. В заключение скажу, что «коллективный разум» пришел к выводу, что лучше всего это система из антенн расставленных по углам авто с системой анализа сигнала и выбором наилучшего, но это уже совершенно другие деньги.
Да, что касается «+», если антенна уже приобретена, надо смотреть куда она крепится и откуда ближе взять (+), из блока предохранителей, с колодки какой нибудь… по месту смотреть надо, я брал от разветвителя прикуривателя, но заочно трудно сказать, но вариантов много

[vklimov]

В такую рамку можно вставить TV.

Найти бы такую консоль, да и подходящий по размерам и креплению в ней монитор... Сложно наверное будет.
А так - очень симпатичное решение было бы!

[BOEING]

2Dart Welder Спасибо за подробный ответ,да я имел ввиду активную антенну(ещё не покупал),но теперь попробую начать с бюджетного варианта(автомобильно-адаптированную рогатую антенну) До телевышки около25км.

[golden_dragon]

А японский магнитофон можно в еноте сделать как-нибудь?

[zvor 24]

Здравствуйте уважаемые Енотоводы! Подскажыте где можно установить тв в подголовники

Сообщение отредактировал zvor 24 - 1.6.2009, 10:33

[Harbinger]

Здарова !
смотри здесь
И в профиле укажите город откуда будете !

[zvor 24]

Я имел в виду самостоятельную установку!!

[pjv]

Я имел в виду самостоятельную установку!!

Покупаешь в магазине, напрмер Техком, и ставишь вместо штатного подголовника, цена вопроса от 6500 руксов.

Сообщение отредактировал pjv - 2.6.2009, 22:29

[zvor 24]

Ну поменять подголовники это дураку под силу!А вот самостоятельно внедрить в подголовник ТВ с ДВД это еще подмать надо! Ведь ценаошибки 10 000 рублев!(такова цена одного подголовника)

[pjv]

Ну поменять подголовники это дураку под силу!А вот самостоятельно внедрить в подголовник ТВ с ДВД это еще подмать надо! Ведь ценаошибки 10 000 рублев!(такова цена одного подголовника)

А оно того стоит? Тем более что родные подголовники не шедевр эргономики.
