Питание стеклоподъемников. Опции

[max127]

А кто-нибудь задумывался, как запитать стеклоподъемники без сигналки, от штатных проводов?

Я не только задумывался,но и делал.Плюс к стеклам добавлял боковые зеркала.
Есть два варианта,сложный и простой.


Сообщение отредактировал max127 - 25.4.2009, 22:50

[z80]

значит жно сделать питание магнитолки так

оранжево белый провод (6) выдает минус при снятой охране вот его и использовать добаввив реле

т е между красным(18) проводом и оранжевобелым(6) включить реле

а само реле уже контактами должно подавать питание на магнитолу (питание нужно брать то, которое при выключеном зажигании есть( например то что питает сигналку (красный провод 18) правда надо через предохранитель свой

max127 а можно по подробней про эти варианты?

[сам-по-себе]

max127 а можно по подробней про эти варианты?

+100

[max127]

max127 а можно по подробней про эти варианты?

+100

Про какие именно варианты?

[max127]

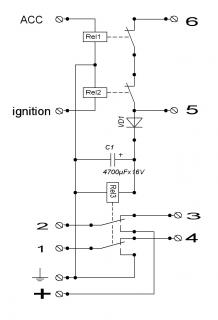

Вот ,набросал простейший но проверенный вариант -cтекла+зеркала. Продолжение позже.........

Просто ,но надежно....... Работает уже больше двух лет
Сложный вариант находиться в стадии теста.И сложный вариант сможет собрать опытный электронщик,при наличии определенного оборудования........
Продолжение позже.........

Сообщение отредактировал max127 - 1.5.2009, 23:11

[сам-по-себе]

Блин, красиво, но непонятно, чего куда подсоединять?

[max127]

Блин, красиво, но непонятно, чего куда подсоединять?

Продолжение позже.....

[jilmusad]

Подключил магнитолу к сигнализации. Все работает подключал через четырех контактную нормально разомкнутую релюху

[сам-по-себе]

Вот мои соображния:

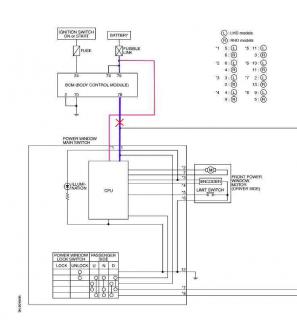

Синяя линия (от батареии на 79BCM и далее от 78ВСМ к CPU) - это управляющая линия питания, как на магнитоле, контролирует возможность использования стеклоподъемников в зависимости от включенного зажигания. А розовая линия - силовой провод, по которому проходит ток, питающий электромоторы.
Либо второй вариант - розовая линия предназначена для питания памяти стеклоподъемника, а синяя - силовая. В любом случае придется рвать синюю линию после 78 (красный крест) и ставить в разрыв реле (лучше нормально-разомкнутое), которое будет управляться либо доп.кнопкой, либо еще как-то (той же сигналкой), и запитываться от розовой линии (если она это позволяет), либо откуда-то еще.
Если не прав - поправьте, кто разобрался.

Сообщение отредактировал сам-по-себе - 10.5.2009, 16:11

[сам-по-себе]

ну что, нет желающих больше пообсуждать?

[alexandei]

А если запитать стеклоподьемы от аккума, вместо генератора? Мне иногда долго в машине сидеть приходится, а тарахтеть при этом не охота. А стекло поднять - опустить - нужно.

[max127]

А если запитать стеклоподьемы от аккума, вместо генератора? Мне иногда долго в машине сидеть приходится, а тарахтеть при этом не охота. А стекло поднять - опустить - нужно.

А причем тут генератор?????????

[roma48]

Обсудим. Меня пока волнует вопрос про постояные сбои автоподнятия. За темой слежу.

[сам-по-себе]

А если запитать стеклоподьемы от аккума, вместо генератора? Мне иногда долго в машине сидеть приходится, а тарахтеть при этом не охота. А стекло поднять - опустить - нужно.

так он и запитывается от аккумулятора, только при включенном зажигании. движок заводить необязательно.
