> подсветка салонных плафонов, подсветка плафонов
saniken
сообщение 10.3.2015, 10:22
Сообщение #1


Горный коати
***

Группа: Пользователи
Сообщений: 48
Регистрация: 20.3.2014
Из: Киев. Юкрайна

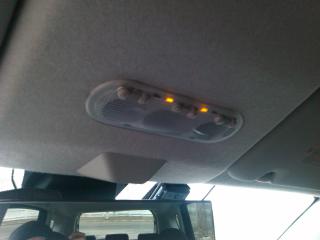

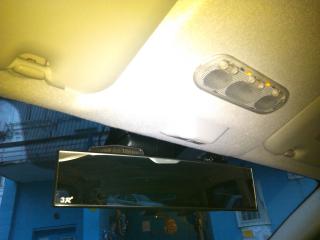

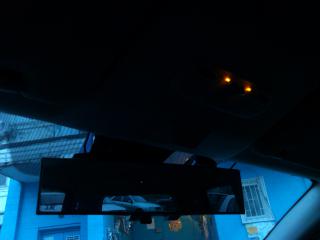

Привет всем. вот замутил себе подсветку плафонов а то задолбался в темноте шарить по потолку. процесс распишу попозже. фотки в разное время суток.


Эскизы прикрепленных изображений
Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение

______________________________________
NOTE 1.6 AT (2014)
Tekna
Серебристый - KY0/M
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Rinat
сообщение 10.3.2015, 12:51
Сообщение #2


Енот-полоскун
*******

Группа: Пользователи
Сообщений: 2 816
Регистрация: 8.2.2011
Из: Уфа



Оригинально, подсветка подсветки). Ждем подробностей, визуально не отвлекают в ночное время?


______________________________________
 (2017)
Черный - Z11/M
--------------------
land cruiser prado 150
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Ozzy-Kiev
сообщение 20.3.2015, 20:25
Сообщение #3


Енот-полоскун
*******

Группа: Пользователи
Сообщений: 3 222
Регистрация: 15.6.2011
Из: Киев (краина У)



А зачем искать кнопки в темноте?
Когда дверь открываешь, цепь вежливой подсветки салонные лампы сама автоматом включает.
Если вывести 12V от габаритной линии как подсветка кнопок управления, то может быть ещё прокатит, например в Мурене очень маленькая дырочка и ооочень тусклый свет, что бы можно было сразу клацнуть по включателю (для галёрки). Здесь если миниатюрность ламп уже ограничена и более тусклые уже не найти, то можно оракалом заклеить что бы не так явно светило.
Как декор - вполне можно заморочиться. Как польза - сомневаюсь, по вкусу конечно, т.к. в темноте я не замечал ни разу за собой случаев, что бы не нашарить плафон. Всё тактильно, ооочень рядом и даже видно (если со зрением всё ок).
Если кто-то незнакомых подвозит на Еноте на галёрке (таксисты знают-актуально!), то полезней было бы подсветить внутреннюю ручку открывания задней правой двери. Хотя это уже проходили много раз. Ну что же, до плафонов добрались. Тоже интересно... smile.gif

Сообщение отредактировал Ozzy-Kiev - 20.3.2015, 20:28


______________________________________
NOTE 1.6 AT (2008)
Tekna
Оранжевый - R10/M
--------------------
Продам полезности на Енота, Ниссан, НЕ срочно:
http://www.clubnote.ru/forum/index.php?showtopic=15244
БЖ на дровах: http://www.drive2.ru/r/nissan/1317931/
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+
Ozzy-Kiev
сообщение 17.4.2018, 15:56
Сообщение #4


Енот-полоскун
*******

Группа: Пользователи
Сообщений: 3 222
Регистрация: 15.6.2011
Из: Киев (краина У)



15.04.2018 — 120 900 км — Плафоны салона — доработка

Приветствую всех у кого руки чешутся, а инженерная мысль жаждет доработок в таких мелочах как комфорт.
Итак, в старшеклассниках (Мурано например) есть надпотолочные плафоны, которые подсвечиваются тусклым светом что бы пальцами галёрка не лупила в темноте по потолку. Логично и удобно. Почему бы и мне такое не реализовать? Здесь была идейка похожая, но реализацию сделал совсем иначе:


Логика проста: в темное время суток, когда включены габариты (и фары) в авто, включена также мягкая подсветка точечных частей плафончиков, которые ориентируют визуально человека куда нажимать на клавишу если после остановки хочется включить свет в салоне для поиска нужных вещей в сумочке и т.п.
Вроде мелочь, но зимними вечерами когда времени больше чем обычно, сделан плафон дома, а в теплую погоду весной уже установил.

После изучения трёхкнопочного топового плафона: что, в каком месте и как можно подсветить там в режиме габаритов, понял что есть ещё один более удачный вариант (во всяком случае для меня).
Первый вариант был реализован в подсветке прямоугольных отверстий для держателей крышки плафона на "клубноте". Примерялся, но пластик передаёт свет через направляющие/усики на лицевую часть плафона и точечной иллюминации прямоугольничков у меня не вышло. Тем более подсвечиваемые прямоугольнички не ориентируют пассажира точно по кнопкам.

Мой вариант реализован иначе и вроде как проще:
светодиоды с резисторами сидят в штатных "шахтах" (двух вертикальных каналах) под каждой кнопкой.
Головка светодиода не доходит до самого верха шахты, там идёт сужение. Поэтому попробовал следующее: скромсал юбку у светодиода и он почти вылез из отверстия. Но в этом случае свет ещё ярче лупит в подол кнопки и отражаясь делает ореол по контуру кнопки более ярким и рассеивающимся уже по поверхности самой крышки плафона. Что бы этого избежать, я вставлял светодиоды в шахты как есть. Примерно 3-5 мм остается между головкой светика и началом "шахты". В этом случае на фото виден ободок шахты, который подсвечен.
В итоге получается мягкая подсветка по периметру клавиш в режиме габаритов/основного света фар.
Светодиоды брал навесного типа, на плюсовую ножку почти под корень шляпки напаивал резистор.
На обе ножки по кембрику и вся конструкция умещалась в шахтах. С концов ножек выводил проводку в общий канал, который выходит к основанию (сбоку) основного разъёма.

ИзображениеИзображение . ИзображениеИзображение


Т.е проводка выведена из шахт и по общей ложбинке (под металлическими пластинами) выведена в одну колодку у основания штатного разъёма. Питание взято с кнопки омывателя фар или кн.ESP (в топовой комплектации Текна). Можно и с блок-кнопки регулировки боковых зеркал или кн. регулировки наклона фар. В общем здесь выбор большой где взять габаритное питание.


ИзображениеИзображение . ИзображениеИзображение

Проводку от левой планки кнопок поднял до основания левой передней стойки, далее по ней поднялся до крыши, а далее к переднему плафону. От этой точки также проложил питашку (также с готовой колодкой) к заднему плафону. На-прямую тяжело проложить — мешает надпотолочная поперечная балка, поэтому от переднего плафона вывел к передку средней стойки, потом на тыл средней стойки, а потом уже к заднему плафону. Снимал только уплотнительную резинку. На это ушло 10 минут.


ИзображениеИзображение . ИзображениеИзображение



Применимо к Микра, Ноут, Кашкай, Джук, Икстрэйл, Рено (разные модели типа Модус, Меган, Логан...) где стоят такие же плафоны в потолке.

Маленький бонус после апгрейда в виде пива:


Сообщение отредактировал Ozzy-Kiev - 17.4.2018, 16:01
