Усовершенствование стеклоподъемников, Как заставить работать стеклоподъемники без зажигания Опции

[z80]

Bud, прикинул схему и не понял ничего.

[Bud]

Чего там прикидывать...
Когда активна вежливая подсветка (плафон не обязательно включен), тогда и работает.
Выключенное зажигание, открыта дверь.
А, блин, память моя : . Не отключал я провод зажигания, а диод в него перед BCM ставил.
Сори, лет 6 уж прошло....
Если надо, могу и схему наваять, но позже

Потенциально, можно этим реле от плюса плафона управлять (он "умирает" через некоторое время), тогда и зажигание от BCM не нужно. (когда делал, то этот плюс не разглядел в Сервис мануале, а потом не хотел уже переделывать)
Можно, просто это зажигание на плюс кинуть, думаю, батарею не разрядит , но проверить надо.

Сообщение отредактировал Bud - 5.4.2014, 11:33

[z80]

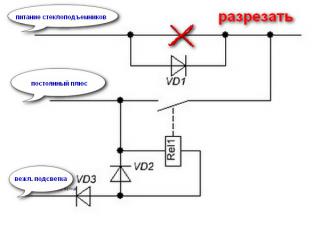

ну если так, то диодом нужно развязать ту цепь, которая питает сам блок стеклоподъемников, а через реле плюс подавать на катод диода.
и еще очень желательно паралельно катушке реле поставить диодик анодом на минус катодом на плюс (для защиты схемы автомобиля от нежелательных выбросов при размыкании реле) ну и на катушку минус взятый от цепи плафона нужно подавать тоже через диодик.

примерно вот набросал схемку.
доберусь до схемы енотика подкоректирую

Сообщение отредактировал z80 - 7.4.2014, 11:47

[Bud]

Так и было, только делал все у BCM, зажигание от него идет, да и питание-управление плафона там же
Защитные диоды не ставил, но у меня реле было высокоомное.

Сообщение отредактировал Bud - 7.4.2014, 12:46

[z80]

ну раздобуду распиновку разъема BCM наверное вечером. выложу пару вариантов схем для извращенцев

[saniken]

Всем привет. на форуме есть темка про доводчик. ктото делал???

[z80]

да ничего сложного с доводчиком нет.
если не нужен авторежим водительского то ставить по стандартной схеме.
если нужен то надо немножко извратится со схемой. но вполне реализуемо

[Diman_94]

Сделал! К блоку стеклоподъемников в водительской двери идет отдельно плюс питания и отдельно управляющий плюс. Сделал включение через кнопку в водительской двери. Подробности и фото тут http://www.drive2.ru/l/3527459/ Надеюсь, это не запрещено, а то сил нет уже писать второй раз))

Сообщение отредактировал Diman_94 - 21.4.2014, 20:19

[Bud]

Диод, в разрыв штатного провода зажигания, почему не стоит?

[Diman_94]

Я не подключал штатный провод зажигания, заизолровал его. Управляющий сигнал идет с провода АКБ через кнопку на контакт, куда до этого шел провод зажигания)

[Bud]

Ток утечки замеряли?
