[Alex_IZA]

Какие-то с.. скрутили антенну. Купил короткую (15 см) китайскую, в городе работает, за городом нет...

Побегал по магазинам, нет в продаже нормальных антенн, у дилера тоже нет (под заказ 1000 рублей).

А радио то хочется, а ставить антенну в 70 сантиметров длиной не хочется...
К примеру для частоты 105 Мгц, нужен штырь (четверть волны) длинной 71 см. Такое дело нас не устраивает.
У меня часто включена волна на 105 Мгц, на нее я и проводил все расчеты.

Примечание:
У нас никакая неактивная антенна а обыкновенная укороченная штыревая антенна. Усилитель должен стоять в той черной коробочке, куда вкручивается антенна.
Укороченные антенны - это <резонансные> антенны, иными словами хорошо работают на рассчитанной частоте. У меня <любимая> частота 105 Мгц.

Переходим к теории.

Сообщение отредактировал Alex_IZA - 19.5.2013, 7:45

[Alex_IZA]

Мне хочется длину антенны 10 см (+ накладные расходы на согласующую катушку).

Сухая теория расчета:




A - длина штыря (метрах!) - у меня 10см или 0.1 м;
d - диаметр провода штыря (в метрах!). Лучше брать не тоньше 1 мм. У меня 1 мм или 0.001 м;
f - частота <любимой> волны (в Гц) - 105 Мгц или 105*10^6 Гц;


Считаем длину волны:
L=3*10^8/f = 3*10^8/(105*10^6)=2,86 метра

Рабочий угол F(фи)
F=A*360/L=0.1*360/2,86= 12,6 (внимание градусы!)

Промежуточный параметр S:
S=A/d = 0,1/0,001=100



Характеристическое сопротивление:

Z=60*ln(1,15*S) = 284,7 Ом


Реактивное сопротивление:

X=Z/tg(F) = 284,7/tg(12,6)=1274,32 Ом (внимание берите правильно тангенс, на калькуляторах в градусах в программах в радианах)

И индуктивность катушки:

L=X/(2*Пи*F)= 1274,32/(2*3,14*105*10^6)*1000*1000=1,93 мкГн (сразу перевел в микроГенри).

Итог, для согласования нам нужна катушка индуктивностью 1,93 мкГн.

Катушку можно посчитать на онлайн калькуляторах. Например: http://coil32.narod.ru/calc/one_layer.html или http://ekalk.eu/l_ru.html.

У меня диаметр намотки 8 мм, провод диаметром 0,25, индуктивность 0,93 мкГн - получаю ~15 витков.

Катушку лучше мотать проводом диаметром от 1 мм (значительно повышается добротность катушки).

Сообщение отредактировал Alex_IZA - 19.5.2013, 7:52

[Alex_IZA]

Для эксперимента была выбрана прозрачная шариковая ручка (тонкая).
Куплен болт М5 (пришлось его подрезать) и гайка с широкой подошвой М5. Кусок термоусадочной трубки.

В стержне проделаны два отверстия для катушки и сверлом 5мм допилено отверстие под болтик.

Болтик залужен (в качестве флюса я использовал колдрекс - он содержит кислоту), к болтику припаян проводок. На суперклее посажен в стержень ручки, намотана катушка и припаяна к толстому куску провода длинной 10см.

На ручку накручен колпачок и она посажена в термоусадочную трубку (фото не сделал, чуть позже сделаю).

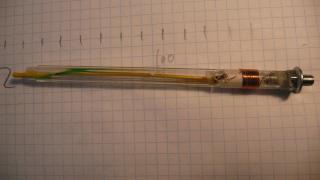

Вот так выглядит конструкция

PS: Первый раз я ошибся в расчетах в итоге чего намотал 22 витка - антенна не работала.
Второй раз я намотал 15 витков, антенна начала замечательно работать за городом.

Возможно кому-то пригодятся эти расчеты для антенн на машину.

Напоследок: лучшее положение антенны для приема - это перпендикулярно поверхности машины. Например для крыши - под углом 90 градусов (вертикально).

Надо сподобиться и сделать нормальную - красивую антену, а пока езжу с этой времянкой (надеюсь ее не скрутят). Кстати не понятно, чему тут стоить 1000 рублей?

Сообщение отредактировал Alex_IZA - 19.5.2013, 7:49

[Auffassungsfahig]

Проделанная работа - на высоте. Такую антенну не должны спереть.

[алексей 578]

термо-кембрик на неё--и готово!

[Alex_IZA]

На ручку накручен колпачок и она посажена в термоусадочную трубку (фото не сделал, чуть позже сделаю).

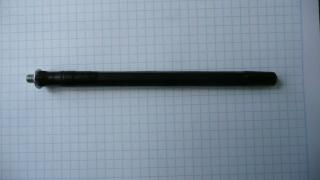

Вот и фото. Нынче ездил 50 км за город, на частоте 86 Мгц берет лучше чем на 105 (хотя может передатчики разные).

Теперь надо сподобиться и сделать нормальную антенну, это чистый эксперимент. Видимо буду делать штырь чуть длиннее и катушку мотать миллиметровым проводом.
