Освещение перчаточного ящика, Подельтесь опытом как оборудовать освещением перчаточный ящик Опции

[bmgn]

z80, концевик в любом случае стоять будет.
А какой цвет проводов на BCM, не помните?

[Edvig]

bmgn, в теме про видео-регистратор я выкладывал отчётик, в котором в том числе и про питание было написано.
Если не ошибаюсь, то нужен фиолетовый (плюс) и черный (минус) провода.

[забавный енот]

я себе так сделал. кнопочкой отдельной включается

[bmgn]

возникла такая проблема купил плату светодиодную она очень сильно греется интересно почему?

[profinrus]

потому что очень мощная

[bmgn]

20 диодов. Она как кипятильник...
Насколько я знаю, не должна она так грется.

[profinrus]

тогда ,напряжение уменьши сопротивлением,или добавь последовательно ещё столько же,и будет всё ОК.

[Ozzy-Kiev]

Ещё один способ есть:
Что бы не накосячить с ВСМ (цена ошибки знаете какая!), не сильно физически гемороиться с центральной розеткой или не вести питашку далеко аж к центральному зеркалу (к потолочному плафону), ближе всего и проще взять питашку от магнитолы.
Даже если шарманку вы выключите, питашка на колодку всё равно приходит, и этого вполне достаточно для постоянного питания для подсветки бардачка в двух режимах поворота ключа.
Конечно без ключа в замке зажигания шарманка, равно как и свет в бардачке работать не будут, но это даже и хорошо как для длительных стоянок без вашего участия, когда геркон или кнопка на разрыв может "просесть" и замкнуть освещение (если бы оно было подключено "на прямую" и лишние 20 минут помучить аккум без вашего участия.

[bmgn]

всем спасибо все сделал подсоединил все работает

[El-Mariachi]

Мой вариант.

Купил:
Плафон от освещения бардачка калины (самый опрятный из всех плафонов, похож даже чем-то на ниссановский) = 90р
Концевик = 25р

Старался делать аккуратно, чтобы никак не выделялось из общей композиции салона, без лишних выкрутасов. Куда воткунл концевик - видно на фото - там он наиболее скрыт, но функцию свою выполняет. Минусовой провод на кузов, плюсовой к проводу на правой стойке ведущего к центральному плафону (у меня он фиолетовый с серебристым штрихом) - это наиболее удобный вариант подключения - после выключения зажигания подсветка доступна еще 15 мин. Вместо стандартной лампочки накаливания прицепил диодную "кукурузку" (просто валялась в ящике, что было то и поставил). Свет нейтральный, по яркости в самый раз, без лишней засветки. Доволен, всем спасибо за предыдущие советы, надеюсь и мой отчет кому-то поможет

[Kasimbo]

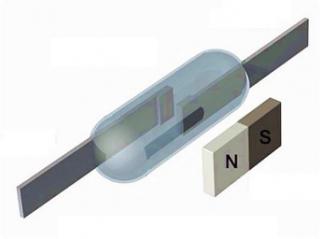

А почему никто не ставит герконы вместо концевика? Просто и дешево! И ничего не надо сверлить.

Сообщение отредактировал Kasimbo - 18.9.2014, 17:21

[profinrus]

геркон слаботочен,да и крепить его как?
сам поставил бесконтактный промышленный датчик,ничего не сверлил,всё на духстороннем скотче.

Сообщение отредактировал profinrus - 18.9.2014, 17:27

[axelroses]

А почему никто не ставит герконы вместо концевика? Просто и дешево! И ничего не надо сверлить.

А почему никто тему не читает?!
ТУТ именно об этом я, и не только, отчитался уже.

[Bud]

...

Сообщение отредактировал Bud - 17.11.2014, 11:29

[Gosha13]

геркон слаботочен,да и крепить его как?
сам поставил бесконтактный промышленный датчик,ничего не сверлил,всё на духстороннем скотче.

Что значит слаботочен? Магнитоконтактный геркон можно закрепить как на саморезах так и на двусторонем скотче.

[profinrus]

то и значит,что герконы по сути служат для управления слаботочными цепями,лампочки к таковым не относятся,исключение светодиоды.

[Ozzy-Kiev]

О чём спор- у кого трава зеленее?
Каждый кто себе реализовал тот или иной вариант могут конечно отстаивать надёжность и незаменимость именно своего варианта, но т.к. в теме появляются разные варианты реализации и места установки, то ново-созревший до данного апгрейта сам себе выберет понравившийся исходя из рукатости, подсобных средств, наличия в округе хоть какого-либо технического магазинчика рынка барахолки и т.п.
Не вижу смысла распространяться на такие мелочи....ставте хоть кнопку с предохранителем, от этого у вас лично в бардачке разве что-то изменится? Вы же все останетесь при своём.
Зачем тогда распыляться до таких мелочей?

[Slava-ham]

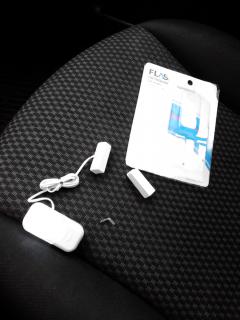

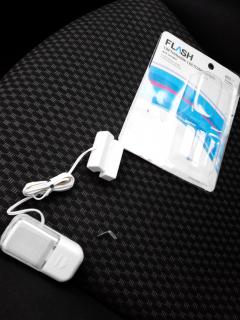

Купил сегодня такую приблуду и цена 40р.Будем пробывать.

[Ozzy-Kiev]

Готовое копеечное решение - просто супер. Если магниты ещё можно спрятать и думаю закрасить что бы в глаза сбоку под углом не бросались, то с плафоном мне кажется будет "засада": место съест не мало.

Сообщение отредактировал Ozzy-Kiev - 4.11.2014, 0:52

[День]

Вот и я созрел.

Конечно всё сделал по своему - концевой микропереключатель тупо на суперклей посадил Хотел оторвать чуть больше свободы дать, но видно клей попался качественный.

И так на самом корпусе получилось так:


Микро концевой выключатель поставил на упор закрытия крышки. То есть стоит только открыть крышку — свет сразу будет включаться. Полный эффект света холодильнике — кажется что он включен там всегда


Разъём притянул стяжками, чтобы кто либо при съёме перчаточного ящика не стянул все провода.


Ответный разъём притянул к толстой косе проводов


Подключение сделал за накладкой стойки к потолочному разъёму. Фиолетовый провод салонного света и чёрный — масса.


В итоге вид в плафона получился следующий


Свет тёплый, именно этого я и добивался. А самое главное есть выключатель и если по какой либо причине придётся ехать с открытым бардачком — можно будет выключить подсветку


Видео процесса работы подсветки:
