Mio MiVue 238, Устранение треска Опции

[airfair]

Так как название темы "Сделаем сами!", то думаю ОчУмелить можно не только непосредственно машину, но и то что с ней связано.

При проезде неровностей раздражал треск на записи. Некоторое время катался так, но сегодня терпение закончилось.

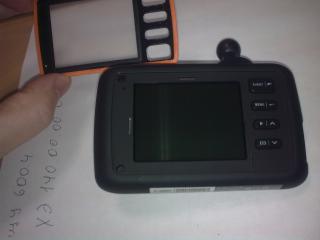

Аккуратно поддеваем и отклеиваем стекло. С одной стороны видно два шурупа. С противоположной стороны находятся три защелки. Две из них видно с боков, а одна (снаружи невидно) посередине с торца.

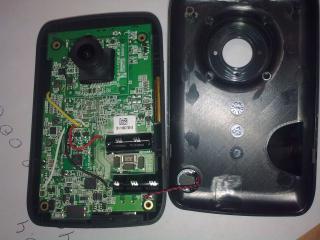

Снимаем крышку, видим собстно плату, закрепленную на 2 шурупа, и конденсаторы большой емкости (КМК для финализации записи при выключении питания).

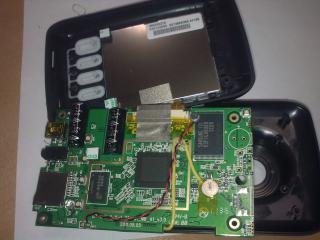

Откручиваем винты, снимаем плату. Плату надо снимать осторожно, т.к. на шлейфе с ней соединен экран.

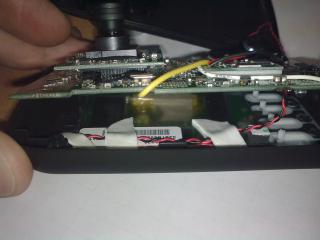

Видим виновника треска - микрофон болтается по всему корпусу на двух проводах. Посадочное место для него находится на крышке с экраном, справа сверху.


Я приклеил микрофон и ведущие к нему провода на двухсторонний вспененный скотч. В принципе, можно залить термоклеем, герметиком и т.п.


Собирать в обратном порядке

Сегодня собираюсь протестировать, но думаю трещать уже не будет.

[Car69]

И ?

[SASH]

Пост из раздела догадайся сам.
Прогуглив термин "Mio MiVue 238", обнаружилось что это видеорегистратор.



Автор поделился способом устранения треска при записи. Полезная темка, кому-то пригодиться. Только чуть поподробнее писать надо.

[airfair]

И ?

Трещит, собака, НО гораздо меньше. Такое ощущение что идет наводка то Г-сенсора.

Пост из раздела догадайся сам.
Прогуглив термин "Mio MiVue 238", обнаружилось что это видеорегистратор.

Автор поделился способом устранения треска при записи. Полезная темка, кому-то пригодиться. Только чуть поподробнее писать надо.

Это тема тем, кто уже купил и знает что такое Mio MiVue 238

Раздел "сделай сам", ИМХО, подразумевает любознательность. Яндекс и гугл всегда в помощь

Сообщение отредактировал airfair - 20.3.2012, 13:52

[mklkr]

Хочу сказать спасибо автору за фотоотчет по разборке , у меня такой же регистратор и треск просто замучил.
Разобрав девайс обнаружил что микрофон находиться на штатном месте и зафиксирован скотчем , но все равно зафиксировал термоклеем , собрал , потряс , брякает , разобрал.
Звук издает дроссель , болтается феррит , зафиксировал термоклеем. (2-е фото внизу рядом с предохранителем F1 , черный прямоугольник с 4-мя выводами.)

[Car69]

mkIkr,после фиксации термоклеем дросселя и ферита,каков результат?

[mklkr]

car69, вчера провел тест драйв , треска нет.
удачи!

[Car69]

СПАСИБО!!!
