Nissan Connect + камера заднего вида + USB, Подключение на еНота дорестайл 2007 г. Опции

[Ozzy-Kiev]

Патрик, ну как же вы не можете почитать соответствующие темы? Там же все ответы есть.

Чтобы вашей мечте осущесвиться (или обрубиться), достаточно открутить 4 шурупа вытянуть рамку целиком и записав на верхней панели шарманки название, выложить здесь с вопросом.
Визуально отличий никаких, только по названию с лэйбы можно сказать что вас ждёт: радость или разочарование.
Что списывать с этикетки: например такое название 25915ВН-21А, или ...-10С, или ...-20С, или ...-30Е, или ...-31Е и т.п.

После вашего названия БОШки, будет и ответ.

Если БОШка стояла с магазина, то КЗВ не моддерживает ни у нотыков, ни у тиид, ни у микробов к13.
Если БОШка отдельно покупная (не у официалов) была, то есть шанс, хотя официалы могли отдельно также кашкаевскую поставить по наличию у себя (здесь также есть меньший, но шанс на КЗВ).


Видео БОШка не покажет, игр нет, тв тоже. "Оно"вам надо? Дети разве что мечтают о таком, но для этого есть дом, а не машина

Сообщение отредактировал Ozzy-Kiev - 12.4.2015, 21:26

[patr1k]

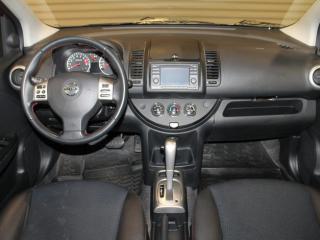

Ozzy-Kiev Большое спасибо за ваш ответ ,что касается не корректности запроса так это от того что машину которую хочу купить пока не купил стоит ждет меня ,есть только это фото поэтому и спросил так неуклюжо =)))что касается последнего ,то согласен на 100 % машина не игровая комната ,но камеру заднего вида хочу для жены сделать ,но и даже если по тех характеристикам не получится ,то все равно не расстроюсь ,ибо есть штатные парктроники и вообще машинка на полной комплектации (скорее бы) ....

[zoon]

Да какие проблемы, камеру ЗВ можно и самостоятельно, в дисплей (зеркало) заднего вида, поставить...
На "голове", кстати, не особенно удобно смотреть...

[patr1k]

Да, я уже понял, что не проблема, как писал, что не особо расстроюсь. Просто, такая блажь, хочется, чтобы было по-настоящему, как на взрослых машинах!

[zoon]

Я просто хочу сказать, что при покупке машины не стоит на на это внимание обращать..
Все, что нужно, можно поставить потом, в процессе эксплуатации...

[Ozzy-Kiev]

А я бы уже ни на какой выносной экран не поменял бы штатную кзв с шарманкой. Качественная картинка на пятидюймовочке - наверное уже привык. Даже на наваре приезжали ставить БОШку.

[vova39]

и вообще машинка на полной комплектации

Судя по этой фразе и представленному фото (на руле кнопки круиза) имеет место быть авто в заводской комплектации Текна, а раз так, то как выше уже упомянул Ozzy-Kiev, шансов на поддержу коннектом КЗВ практически нет.

[Ozzy-Kiev]

Зато на фотке круиз-контроль есть и в сравнении с ним, отсутствие функции КЗВ на БОШке - уже такая мелочь!

Я когда-то мучился поиском штатного блока развязки двух камер с Кошика: задней и передней.
Вот накопал вариант на том же "Али":

http://ru.aliexpress.com/item/Automatic-Ca...2328989468.html

Кто там зарегин, очень прошу попросить продавца выслать описание/инструкцию (есть на русском языке). Кое-какие моменты не понятны, пытать вопросами их нет смысла, думаю по схеме будет быстрее разобраться.

Вроде всё логично из описания:
Блок ... позволяет максимально удобно выполнить парковку при наличии 2-х камер переднего и заднего вида в автомобиле.
Обе камеры работают в авт. режиме и подключаются к ГУ или парковочному монитору через 1 видео вход.
Работа:
При начале парковки задним ходом включается камера заднего вида, и как только передача переключена и начинается движение автомобиля вперед, блок автоматически включает камеру переднего вида на 10 секунд. Этого времени достаточно для стандартной парковки в несколько приемов, после которой обе камеры выключаются. На такой же промежуток времени (10 сек) блок активирует камеру переднего вида при каждом включении зажигания для безопасного движения вперед и выезда с парковки.
Автоматический режим работы блока AVS02TS исключает необходимость каждый раз включать камеру переднего вида вручную, что очень удобно для водителя. Блок переключения камер AVS02TS совместим с любыми камерами, штатными ГУ и парковочными мониторами с разъемами типа «тюльпан».

Здесь не понятно подключение:
Если 12V от задних ламп подаём на заднюю камеру, то откуда 12V подавать на переднюю?
Какая разводка на входе в блок?
Как блок знает что я после выключения задней передачи включаю переднюю? Может я на нейтралке стою? Или по-умолчанию идёт 10 секундная задержка после пропадания питания с камеры заднего вида?
короче пока не понял принцип.
Просто не хотелось бы иметь постоянно включающуюся переднюю камеру при переключении с D на D2 например или с R на N.

[День]

Я когда-то мучился поиском штатного блока развязки двух камер с Кошика: задней и передней.
Вот накопал вариант на том же "Али"

Там же выводы написаны и входы:
Зелёный - задняя, синий - передняя, плюс черный и красный - питание с зажигания. А куда синий ты запитаешь - сам решишь, если не подключать - передняя будет работать всего 10 сек в начале и после каждой задней, но если подключить к драйву - передняя всегда будет работать

Сообщение отредактировал День - 9.7.2015, 17:09

[zoon]

Кто там зарегин, очень прошу попросить продавца выслать описание/инструкцию...

Написал, посмотрим, что ответит и ответит-ли вообще...

В принципе, из описания все понятно (День все объяснил):
"Блок автоматического переключения камер переднего и заднего вида AVS02TS позволяет максимально удобно выполнить парковку при наличии 2-х камер переднего и заднего вида в автомобиле. Обе камеры работают в автоматическом режиме и подключаются к ШГУ или парковочному монитору через 1 видео вход. При начале парковки задним ходом включается камера заднего вида, и как только передача переключена и начинается движение автомобиля вперед, блок автоматически включает камеру переднего вида на 10 секунд. Этого времени достаточно для стандартной парковки в несколько приемов, после которой обе камеры выключаются. На такой же промежуток времени (10 сек) блок активирует камеру переднего вида при каждом включении зажигания для безопасного движения вперед и выезда с парковки. Автоматический режим работы блока AVS02TS исключает необходимость каждый раз включать камеру переднего видавручную, что очень удобно для водителя. Блок переключения камер AVS02TS совместим с любыми камерами, штатными ГУ и парковочными мониторами с разъемами CVBS «тюльпан»."

"Автоматический режим: включение фронтальной камеры на 10 сек при запуске двигателя, и после каждого выключения задней передачи

1 X CVBS для передней камеры
1 X CVBS для камеры заднего вида
1 X CVBS для подключения монитора

Триггер кабель (синий) - Для принудительной активации передней камеры (кнопкой)
Триггер кабель (зеленый) - Для активации монитора"

P.S. У меня с камерами проще, стоит на зеркале заднего вида дисплей (под зеркало) 7".
У него 2 входа. К нему подключены 2 камеры, "заднего вида" и "заднего хода".
По умолчанию работает "заднего вида" (1-й видеовход), а при включении заднего хода и
подаче питания на камеру "заднего хода" (2-й видеовход) включается, соответственно вторая.
На днях поставил еще одну вперед (для парковки), работает на отдельный дисплей, запитана от "ближнего света" плюс отдельный включатель в нише для монеток.

Сообщение отредактировал zoon - 9.7.2015, 18:05

[zoon]

...Кто там зарегин, очень прошу попросить продавца выслать описание/инструкцию (есть на русском языке)...

Китаец прислал мануал на русском языке: User manual for AVS02ts

[Ozzy-Kiev]

Спасибо Lv, Zoon и День за то что не остались безучастными.
Теперь все понял.
С задней все ясно, питается от заднего фонаря по-прежнему. Переднюю питает сам блок, который берет питашку с АСС.
Развязка камер происходит мостом наверное с временной задержкой для питания передней после обестачивания задней (после выключения R) и при опережении когда вкл-я зажигание.

Интересно другое:
Если на синий провод подать 12в через кнопулю например, когда будет включена задняя передача при которой будет картинка с задней камеры, что произойдет?

И еще: если в авто режиме будет показывать переднюю картинку (в течении 10 сек), что будет если нажать кнопку принудительного показа передней камеры? Будет показывать и после окончания 10 сек? А если я при этом задний ход включу?

[12vvv12]

vova39, тезка, подкажи: чуть выше в теме ты делал самодельный переходник для подключения микрофона к конекту из четырех проводов, а у фирменного, который продается, этих самых проводов пять. Почему так? Четырех проводов достаточно, или лучше сделать по аналогии с фирменным на пять проводов?

[Ozzy-Kiev]

Не смотри на оригинал.
В оригинале не всё правильно и даже не всё есть.

Нужно лишь 3 пина на микрофон,
один пин на 12в от плафона ЗХ,
2 пина для видео сигнала от КЗВ.

[12vvv12]

Уважаемые знатоки, а вот по моей бОшке что скажете? 25915BH51B. Вообще понимаю что камеру держать не должна, но вдруг)))

[Ozzy-Kiev]

Вдруга вешаешь на отдельный моник.
БОШка не при делах.

[12vvv12]

Ну собственно на это особого расчета и небыло, просто "попытал счастья"))) Да и не горит пока камера - парктроник довольно хороший парковочный соратник. Да и короткий задний свес нашего зверька позволяет и визуально нормально парковаться.

[RadioMan]

Кому-нибудь удалось разобрать верхний 24-пиновый разъем Connect'а?
Пожалуйста, поделитесь опытом - второй вечер ковыряюсь и все никак...

Чтобы облегчить доступ к защелкам контактов, снял (без проблем) переднюю "решетку", но, как оказалось, кроме этих защелок есть еще и стопоры в середине колодки. Добраться до них, как мне кажется, можно сняв крышку на нижней стороне разъема, но вот как это сделать не сломав - не знаю.







Как видно на фото, у крышки есть две хиленькие наружные защелки и еще две непонятные, обозначенные "?" Пробовал их вдавить - не получилось, поддеть и сковырнуть - боюсь сломаю.

Может у кого есть другие варианты?

[Ozzy-Kiev]

Уже с десяток раз вскрывал. Нет ничего сложного.
Снял фэйс, после этого на спине приподнял краешек тыльной общей фиксирующей планки на 2-3 мм под наклоном будет торчать.
Потом иголкой нажимаешь на индивидуальную защелку каждого пина и с легкостю вытаскиваешь каждый.

Сообщение отредактировал Ozzy-Kiev - 25.9.2015, 0:57

[RadioMan]

Ozzy-Kiev, спасибо, что откликнулись!

на спине приподнял краешек тыльной общей фиксирующей планки на 2-3 мм под наклоном будет торчать.

Я правильно вас понял, что планку, которую я обозвал крышкой нужно приподнять, подковырнув плоской отверточкой по зеленой стрелке на фото?
