Место для установки видеорегистратора Опции

[Rinat]

Rinat, мы же не радар-детекторы здесь обсуждаем, а видеорегистраторы...

Точно, попутал, прошу прощения.

[Edvig]

Проводку провёл за панелями и подключил на прямую к розетри только с обратной стороны

Sdiesel не могли бы по-подробнее про подключение с задней стороны розетки ???

[Sdiesel]

Можно и поподробнее.
Всё довольно просто, провод проводится под обшивками и уплотнителем двери по правой стороне и заходит за бордачёк под панель за уплотнителем двери есть отверстие. Потом снял бордачёк и слева появляется отверстие через которое выдно прикуриватель с обратной стороны провода там крепяться на двух контактный штекер просто его отсоеденил заголил провода( не разрезая их только оголить) и примотал к ним провода регистратора потом заизолировал вот и всё! Сложность толко в том что провод прикуривателя очень кородкий и из-за понели достать не получается пришлось всю эту операцию проделывать в узком пространстве.

[Edvig]

Спасибо.
Значит путь к контактам прикуривателя - через снятие бардачка.
Вот это и хотел услышать.

[Братец Лис]

есть вариант снять центральную консоль с магнитолой, доступ более удобный будет. Или можно протянуть к прикуривателю на центральном тонеле.... там вообще все просто.

[Edvig]

Братец Лис, спасибо, ценная инфа!

[you]

Я "бороду" снимал... Там вообще все просто: две или три клипсы по бокам и тянем на себя... Это проще чем перчаточный ящик откручивать. Только когда на место будете ставить смотрите внимательно - можно язычки креплений заломать...

[Edvig]

перенес данный пост ниже, объединив два в один.
Просьба к модераторам, удалите, плиз ненужный пост

Сообщение отредактировал Edvig - 28.5.2012, 19:48

[dimka_voin]

Edvig, спасибо за подробную схэму!
Если у меня такой же кредл, то запилю по Вашему
А то иной раз парит автофокус на грязном стекле(или при каплях от дождя). А так, при минимальном растоянии от стекла, фокус будет где надо.

[Edvig]

А так, при минимальном растоянии от стекла, фокус будет где надо.

еще одна причина доработки - уменьшение длины рычага и как, следствие, более жесткое закрепление регистратора, а значит снижение его колебаний при тряске

[san2982]

подскажите недавно приобрел енота (буквально вчера)) теперь вот собираюсь купить регистратор да и навигатор тоже. вот вопрос возможно подключение через салонное освещение сразу двух девайсов???? ( не люблю когда сопли из проводов по торпеде мотаются)

[zoon]

Можно конечно, ток потребления этих устройств очень незначителен, так что, ни на что не повлияет.

[san2982]

Сапасибо буду делать теперь а то боязно было вдруг что.

Поехал покупать регистратор )))

[Edvig]

выложу и свой вариант реализации.

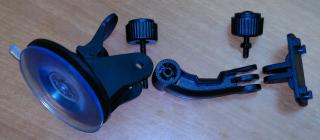

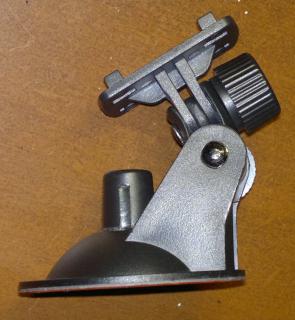

Фото 1 - стоковый кронштейн

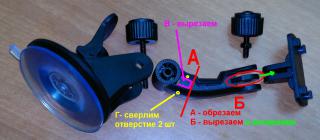

Фото 2 - схема доработки
Фото 3 - доработанный кронштейн




Про крепление.

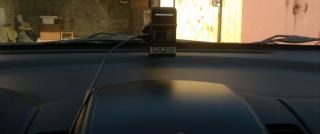

Изначально ВР в стоковом варианте был закреплен внизу лобового стекла (над торпедой) и подключался в штатное гнездо прикуривателя на центральной консоли.



Минусы:
1)стоковое крепление с длинным рычагом и на присоске не обеспечивает должной жесткости крепления.
2)кабель питания ВР болтается прямо на торпеде.
Взвесив все доводы ЗА и ПРОТИВ, решил все же установить ВР вверху лобового стекла, рядом с зеркалом.

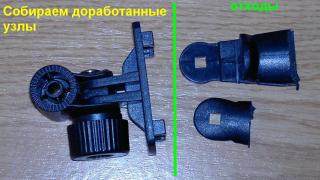

Во-первых, укоротил плечо рычага кронштейна (фото выкладывал ранее http://www.clubnote.ru/forum/index.php?sho...p;st=100&#).
Во-вторых, переделал систему крепления кронштейна со стеклом.

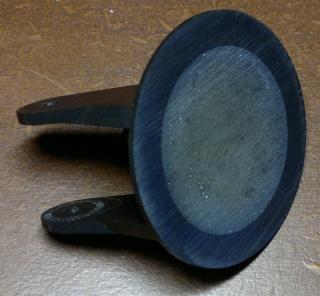

Рядом с зеркалом находится область так называемой «шелкографии» и присоска на ней не держится, на этих пупырышках рулит двусторонний скотч 3М. Чтобы применить этот волшебный скотч, разобрал присоску на части и в корпус ее залил эпоксидки,по высыхании вышкурил плоскость



и сверху на нее налепил полосок скотча (какой был под рукой).



Теперь кронштейн готов к установке на пупырышки.



Вот как это выглядит изнутри автомобиля.

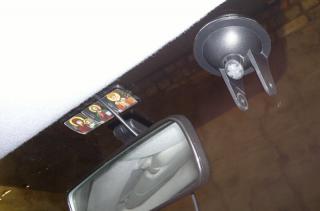

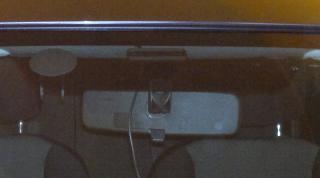

Вот как это выглядит снаружи автомобиля.

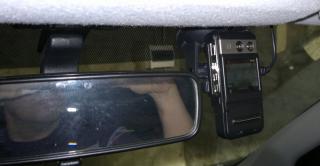

Фото готового результата



Про питание.

Отдельное спасибо Megla за совет подключения питания ВР к проводке питания салонного освещения, а не к контактам прикуривателя или в корпусе самого плафона освещения. Нашел под торпедой этот пучек проводов и запитался от фиолетового (+) и черного (-).

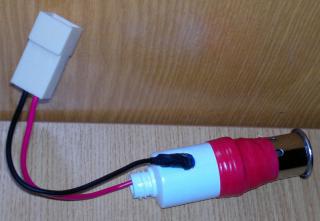

Купил для этих целей корпус прикуривателя ВАЗ-2108 (он со штеккером – папой)



и штеккер-маму с 10 см проводами.

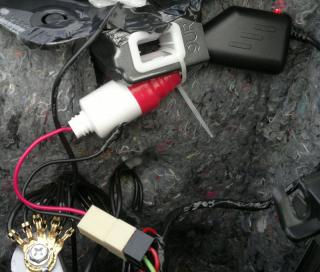

Вот штекер-маму и припаял к фиолетовому и черному проводам.

Закрепил все хомутом под торпедой.



Сообщение отредактировал Edvig - 31.5.2012, 18:18

[pol freeman]

у моего китайского штатная присоска зимой отваливалась через час после установки.
Выход был найден просто:
- куплен в магазине крепеж для Nokia 5800 (200 руб)
- скручен/отпилен крепежный узел с "усиками" с родного кронштейна
- приклеен на поксипол к телефонному крепежу
Держится даже в -30.
Сорри, фоток нет)

[KIA1970]

...
и сверху на нее налепил полосок скотча (какой был под рукой).
...
Теперь кронштейн готов к установке на пупырышки.
...
Вот как это выглядит изнутри автомобиля.

У меня сделано абсолютно так же, только скотч отказывался держать видеорегистратор - как только оставишь машину на солнце, отваливался. Наверное еслиб также полосками приклеил на 3М-овский, то все было бы ОК. Но подумал я и решил, что видеорегистратор мой меня вполне устраивает, продавать я его буду только вместе с машиной (года через полтора) и - приклеил кронштейн на клей
А провода пустил под обшивкой крыши, правой стойкой и панелью, просверлил маленькую (3-4 мм) дырочку в углу подстаканника, разрезал провод, пропустил и снова соеденил. Теперь штеккер выходит оттуда, не мешает и можно при необходимости (правда бывает ли она...) его выдернуть.
Выглядит так:


Сообщение отредактировал KIA1970 - 25.5.2012, 4:39

[STV-BOBAH]

Я сделал себе вот так - ничего не резал, ничего не разбирал, по моему вполне приемлемо, а главное быстро, бесплатно и без лишних увечий салона.

[Edvig]

Обшивка стойки и верхняя панель торпеды сидят на клипсах и снимаются/ставятся на раз, так что о каких увечиях салона идет речь, не понятно. Все, кто ставили ВР у зеркала ничего не сломали, когда прокладывали кабель

[cot82]

всем привет! прришол мой регистратор с кетая...установил работает...но не устраивает треск и шум!!! причём по ходу програмный..как это победить???помогите!!

[cot82]

вот видяха http://youtu.be/Ytj2vv-bBeI
помогите!!!
