Очешник для НОТы(+) Опции

[Mr.Digital]

Прикупил в exist-е очешник GM за 277 рублей. Установка заняла 15 минут.
Фоты тут: http://content.foto.mail.ru/mail/finecam/10/i-13.jpg

Подробно на родственном форуме http://nissan-note.info/forum/viewtopic.php?t=6798

[RadioMan]

Бурного обсуждения не получилось, тем не менее, отчитаюсь о своем варианте установки - может кому пригодится.

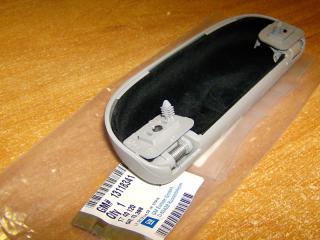

Как и все, отписавшиеся ранее, приобрел в Экзисте "Бокс для хранения очков, устанавл. на внутренней панели крыши" код детали 17 40 120:



Стоимость с доставкой в Белгород - 431 руб. 69 коп.
К слову, Экзист порадовал - в субботу днем заказал, в понедельник днем заказ был уже в офисе.
Прежде всего убедился, что мои очки вполне свободно помещаются в очечник:

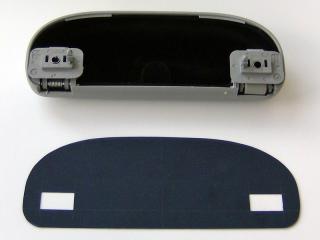

Проведя "опытно-конструкторские изыскания" о которых писал выше, решил устанавливать девайс так, как задумано его разработчиками, т.е. через прямоугольные отверстия в обшивке. Для разметки этих самых отверстий из плотной бумаги был вырезан шаблон:



По этому шаблону шариковой ручкой разметил будущие отверстия и вырезал их макетным (канцелярским) ножом:

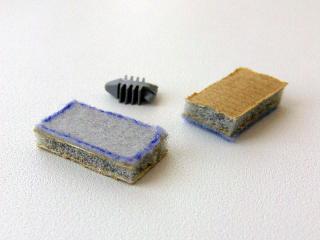

"Лишние детали" - кусочки обшивки и дюбель-пиптик от очечника:



Поскольку, в отличие от всяко-разных Опелей у Енота, со стороны водителя, под обшивкой нет приварных кронштейнов для ручки или очечника было решено для крепления последнего использовать закладную пластину. Можно было ограничиться шайбами, но хотелось максимально снизить нагрузку на обшивку, чтобы она не деформировалась при открывании очечника.

Из твердого 3-миллиметрового полистирола вырезал пластину размером 47 х 200 мм и просверлил в ней два отверстия диаметром 5 мм под крепежные винты. Однако, "вскрытие" обшивки показало, что, как раз, посередине места крепления изнутри приклеена "подушка" из пористого материала обеспечивающая заданный зазор между обшивкой и крышей. Чтобы ее не отдирать и не переклеивать сделал в закладной пластине вырез.

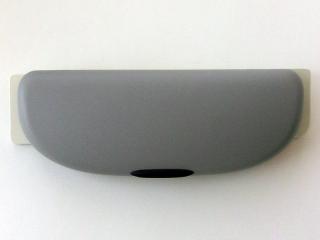

Контрольная сборка:



На этом фото хорошо виден 3-миллиметровый зазор для обшивки между опорными "пятками" очечника и закладной пластиной:

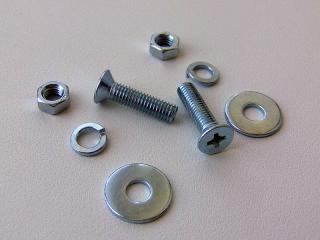

Для крепления всего этого хозяйства использовано по паре винтов М5х20, увеличенных и гроверных шайб на 5, гаек М5. Весь крепеж оцинкованный:

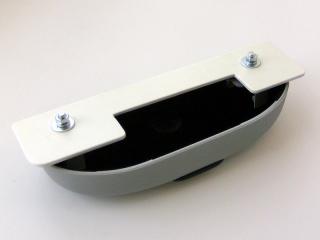

Вот как это выглядит с "изнанки" - вид с улицы:

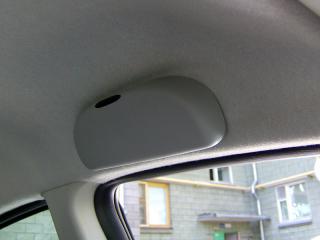

А так изнутри:

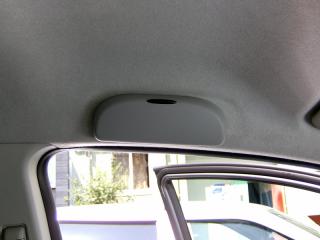

Все плотно и компактно - ни каких лишних щелей:



Такая вот "конструкция выходного дня"

Сообщение отредактировал RadioMan - 12.8.2012, 22:41
