Проектор на лобовое стекло, В частности проектор скорости. Опции

[pilot510]

Недавно нащёл в инете интересную штуку-проектор на лобовое стекло.Он нужен для того, что бы спроецировать на лобовое стекло индикацию скорости, оборотов и т.п. Проблемма не в том насколько он нужен или полезен, а в том что подключается он тремя проводами: к массе, электропитанию и датчику скорости. Теперь вопрос: Кто знает где находится датчик скорости у NISSAN NOTE ? Подскажите плз. - Вот ссылка на девайс

[cap_Nemo]

Для жаждущих иметь проектор на лобовое стекло, могу предложить простую схемку.
За основу взят цифровой спидометр на pic16f84:
http://eldigi.ru/site/avto/6.php
Пересчитан на датчик ABS (48 имп.за оборот).
Подключать к желтому проводу от левого переднего датчика.
Схема:

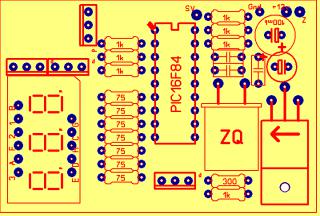

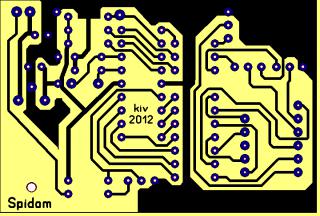

Платы (я использовал индикатор TOT-3361AH):

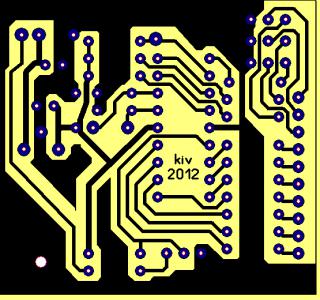

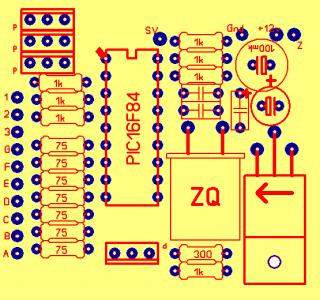

Или без индикатора (легче настроить направление при установке):

Прошивка контроллера и схема с разводкой в SPLayout4 и исходники прошивки:
 Proektor_skor.zip ( 137.02 килобайт ) Кол-во скачиваний: 183


Сообщение отредактировал cap_Nemo - 6.6.2012, 12:16
