Замена опорного подшипника, Фотоотчет Опции

[Alexander4]

Сегодня обратил внимание... Может, так и было...
При повороте руля влево почти до конца и возврате его на место на малой скорости такое ощущение, что в какой-то момент возникает чувство, как будто делаешь это на дороге посыпанной гравием. Или ещё схоже, как будто в смазку в определенный момент попадает песок.
Пробовал несколько раз в разных точках Москвы. Резина еще зимняя без шипов (её ещё липучкой называют).

Это нормально?

[GTI]

Итак, пару месяцев назад после дальней поездки по не самой хорошей дороге при вращении руля около центра появилось постукивание со стороны передней подвески. Расследование показало, что левая пружина поворачивается с заеданием и дерганием с характерным хрустом. Умер опорный подшипник .

Заказал в Экзисте новый за 1100 р. Пока катался так, но через пару дней все признаки умершего подшипника пропали 0_о. Пришлось ездить дальше – и повторно хруст проявился только через 2 месяца, но уже более громкий и ярко выраженный. Было принято решение - менять.

Сразу скажу, что мыслей заснять не было, т.к. фотика нету у нас. Но после разборки решил всеже попросить у знакомых фотик и снять хотяб сборку, преподнеся ее, как разборку . Хотя особо сложного тут ничего нет, но все же надеюсь мой опыт кому-то поможет, иначе бы здесь не постил.


Итак готовим инстрУмент: мануал на устройство, ключи на 16 и 18, головки на 13, 14, 16, 18, 24, трещотка, молоток (кудаж без него ), отвертка плоская и мелкая крестовая, шестигранники на 5 и на 6 с трещоткой для них, стяжки для пружины (уже на пружине), банка Карлсберга для нивелирования огрехов неуклюжих движений не привыкших к такой работе рук…


Перед началом включаем зажигание и увеличиваем громкость музыки до 16-18 единиц. Это для того чтоб не палиться перед соседями по гаражному массиву в области своих глубочайших познаний в матерных выражениях...

Домкратим перед авто и снимаем колесо. Машину опираем на надежную опору. К тому же весьма полезно опереть и подвеску снизу, чтоб открученная аммортизаторная стойка не рухнула вам на носки…


С чего начинается ремонт подвески современного авто? Правильно! Нужно снять дворники! Что и проделываем головкой на 14. После чего, слехка постукивая по оси каждого дворника молоточком, вынимаем сеи девайсы и кладем подальше, чтоб не мешали.

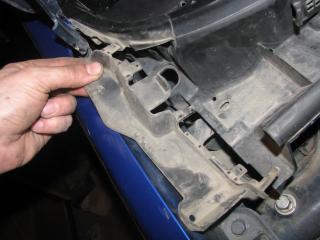

Далее поднимаем капот и снимаем пластиковую крышку механизма дворников м/у капотом и лобовым стеклом. Там все держится на пластиковых клипсах и двух пистончиках. Клипсы снимать весьма трудоемко. К тому же легко сломать раздвижные усики.


Резиновые пыльники можно и не снимать, но меня уже было не остановить (удивительно, что я еще мотор не разобрал в попыхах).

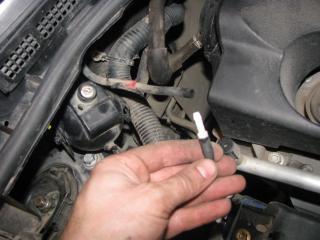

Отсоединяем трубку брызгалок.

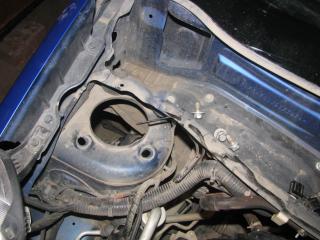

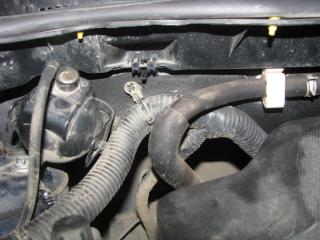

Крышка снята. Теперь в доступности все болты крепления передней стойки.


Тут надо сказать, что сперва необходимо сорвать центральную гайку крепления стойки к опорному узлу (на 18), т.к. на снятой уже стойке это сделать будет тяжело. Вот тут-то и пригодятся все ваши познания нелитературностей почерпнутые в жизни. В тех документации написан момент затяжки 6,9 кг*м, но, хе-хе, тут горячие японские парни малость погорячились – мне пришлось упереться в стенку спиной и ногой в трещотку чтоб сорвать гайку. Думаю кило под 30 на метр у меня там вышло!

А дальше выкручиваем три болта и стараемся не потерять их в этом бедламе, называемом гаражом. Открученная стойка падает на подставленную опору, она, кстати не так уж и тяжела – я смог удержать ее одной рукой, т.к. вторая уже тянулась за очередным живительным глотком некоего напитка.


После этого откручиваем гайку косточки на 16. Но ось ее в отверстии перекосится. Для выравнивания и вытаскивания косточки надо поддомкратить другую сторону машины.

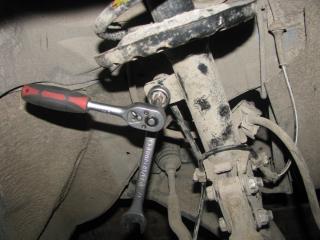

На фото я кручу накидным на 17, т.к. такого же на 16 у меня небыло. Но факт в том, что срывается гайка головкой, а усилие откручивания не так уж и велико, поэтому с шестигранником на 5 (или 4 ?) и ключом на 17 все получается удачно…

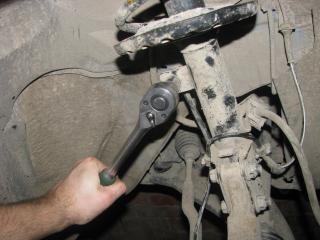

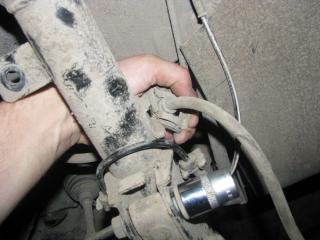

Потом скидываем с амортизатора тормозной шланг и провод датчика АБС. Срываем головкой на 18 две гайки крепления стойки к поворотному кулаку. Откручиваем их.

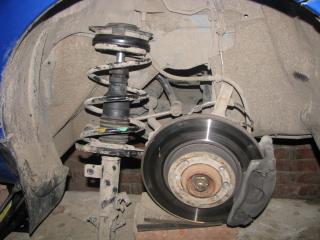

Вытаскиваем болты и вынимаем амморт стойку. (на фото готовая к установке)

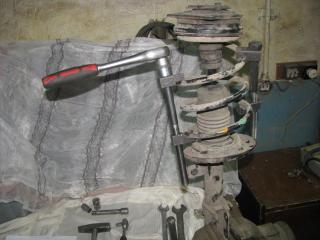

Закрепляем стойку в тисках и стягиваем пружину стяжками, у меня там гайки на 24.
Выкручиваем, уже сорванную гайку крепления опорного узла к стойке. В это время офигеваем от того, что пыльник оторван от буфера…

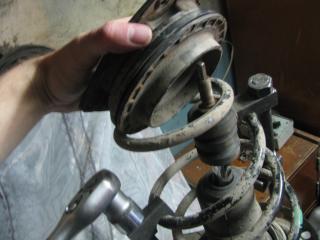

Вынимаем опорный узел,

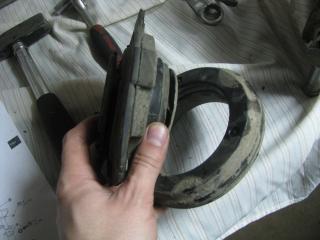

легко отделяем сам опорный подшипник и снова офигеваем…
Много грязи, опорник от нее никак не защищен.

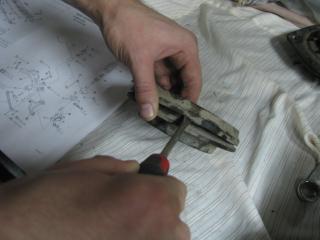

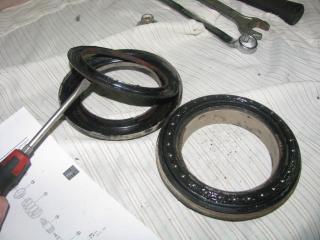

Естественно разбираем его. Это легко и просто, главное уже открыть к этому времени вторую банку… Ржа не так страшна, но вот в смазке много песка и грязи (пробег этого опорника 32 т км).


Тут же новый.

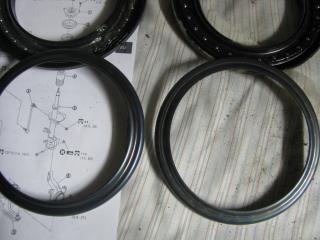

Протираем нижние кольца от смазки, видим различия и опять офигеваем. Справа подклинивающий. Видны выемки под шарики. Видимо под нагрузкой в 400 кг эти выемки создают серьезное сопротивление качению шариков, вот и хрустит. Хотя на вид и на ощупь все не так страшно.


С порванным пыльником тоже надо что-то делать. Конечно можно было заказать его за 72 бакса, но русский народ не победим. Особенно я.

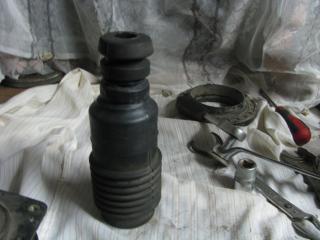

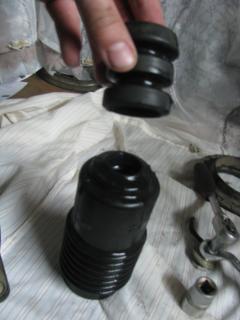

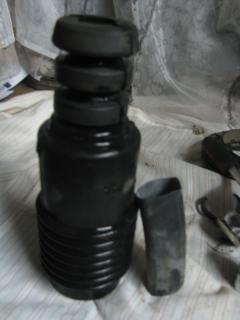

Еще раз офигевая, уже от своей сообразительности, взял камеру от велика, отрезал кусок и напялил на обе половинки отбойника-пыльника.

Держится на славу, посмотрим лопнет ли в морозы.

Собираем новый опорник и устанавливаем на место. Собираем стойку. Офигевая от того, как все легко ставится назад.

Устанавливаем все в обратном порядке. Незабываем подключить брызгалку и стараемся ее не зажать м/у деталями. Для нее есть спец выемка в пластиковой крышке привода дворников.

Допиваем третью. И едем….. т.е. идем домой. Проверять результаты будем завтра. Выспавшись и отрезвев…

Сообщение отредактировал GTI - 22.11.2009, 22:51

[Harbinger]

5 баллов, особенно за камеру на отбойнике.

[foxcat]

взял на заметку! 100-баллов автору!

[RomB]

Стоп, а где же новый опорный (в смысле новой конструкции) подшипник без шариков о котором ходило столько сплетен и наличие которого мне подтвердили в салоне? Что опять брехня?
Я в недоумении. Какой код детали из Экзиста?

[GTI]

Какой код детали из Экзиста?

Бес понятия я пришел, сказал, что надо опорника - мне привезли через пару недель...
Еще: работа заняла часиков 3-3,5 (из них сборка меньше часа). Щас все естно ровненько работает-поворачивает и тихо...
Крестовая отвертка нужна была для отворачивания и извленчения двух пистончиков, но их можно и просто поддеть плоской.
Кстати, пришла мысль, что опорник перестал издавать шум на месячишко из-за того, что постепенно обойма с шариками прокрутилась и заняла место, где нет ямок в опорных кольцах....

Сообщение отредактировал GTI - 23.11.2009, 20:54

[znn]

Хорошая работа!
Можно подкорректировать? Я, когда менял опорный подшипник, снимал только резиновый пыльник, чтобы получить доступ к спрятонному болту изолятора крепления стойки. Дворники, пластмассовую крышку и крышку капота не трогал, не мешали.
А с пластмассовыми защелками поступил еще раньше вот так, смотрите здесь: http://www.nissan-note.info/forum/viewtopi...%F2%E5%EA%EB%E0
Когда заменил опорный подшипник, разобрал старый, почистил его, смазал, все в нем хорошо, хочу скоро его поставить. Сейчас полетел усиленный от X-Trailа, стоит в два раза дороже нашего - прошел 6 500 км, поймал два раза асвальтовые выпукости 4-5 см. и захрустел. Да, захрустел после первой выпоклости, потом перестал, после второй опять захрустел. Всем удачи на дорогах.

Сегодня поменял правый опорный подшипник. Поставил старый, после разборки, почищенный и смазанный. Работает и не хрустит. Так что не выбрасывайте старые, после гарантии пригодятся.

[Евгений_]

Леха малацца!!!!!!!!!!!

[axelroses]

Однозначно, малацца!!!!!!!!!!! Полезный отчётец!
Теперь я, кажется, знаю к кому обращаться после Нового года (по истечении гарантии) за консультацией при разборке-сборке подвески своего еНота...
А ещё прибеднялся: "...для нивелирования огрехов неуклюжих движений не привыкших к такой работе рук…"
Аж завидно стало, хоть я и сам инженер-механик, как всё у тебя ладно получилось. Куда там до тебя СТО Давпон-Ухта!
P.S.: Само собой, при консультации "нивелировочная" жидкость с меня!

[GTI]

Само собой, при консультации "нивелировочная" жидкость с меня!

Ха-ха-ха... ЗамЁтано!!!

Можно подкорректировать? Я, когда менял опорный подшипник, снимал только резиновый пыльник, чтобы получить доступ к спрятонному болту изолятора крепления стойки. Дворники, пластмассовую крышку и крышку капота не трогал, не мешали.

Кстати, да! Но у меня под капотом столько грязи было, и я подумал, что резинка и крышка одна деталь! А потом, когда снял дворники и пластмасску, обнаружил, что резинка отстегивается отдельно В посте своем забыл указать на сей важный момент.
И еще - резинка на гофру (из велокамеры) выдержала морозы -30. Обещают до -36. Посмотрим...

[Shaft]

Сегодня поменял правый опорный подшипник. Поставил старый, после разборки, почищенный и смазанный. Работает и не хрустит. Так что не выбрасывайте старые, после гарантии пригодятся.

поддерживаю, мне тоже так оба/два чистили смазывали. работают на ура
Не выбрасывайте однозначно

[antey]

Здравствуйте товарищи.
Вот стал сегодня счастливым обладателем опорного подшипника Nissan 54325-JE20C. Приобретал в городе Волжский.

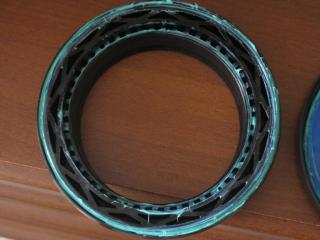

Привез домой и решил посмотреть, чем же его модернизировали? Короче, шариков там нет! Выкладываю фото сего устройства...

Кто может подсказать, 5000 км. назад по гарантии поменяли мне сию запчасть, а теперь она захрустела. Номера по каталогу совпадают. Может быть, что в одном подшипнике шарики есть, а в другом нет?

[Василий]

На VAGовских авто часто применяются не подшипники качения, а подшипники скольжения. Изготовлены из полимеров, очень надежные. У многих других автопроизводителей то же.

[ник 53]

А тот что захрустел с таким же номером и с шариками, да..., странно. А вы новый уже поставили, старый точно с шариками?

Сообщение отредактировал ник 53 - 17.7.2010, 22:47

[samodelkin]

подтверждаю,что спрятанный верхний болт крепления стойки на 13 отворачивается головкой на удлинителе отогнув резиночку.

[antey]

А тот что захрустел с таким же номером и с шариками, да..., странно. А вы новый уже поставили, старый точно с шариками?

Нет, мне по гарантии уже который без шариков на сервисе поставили.

[ник 53]

Я понял, захрустел JE20C (без шариков), печально... . Поменяете, отпишитесь, что за беда с ним.

[antey]

Поменял уже. Поставил такой же.
А с тем беда была из-за грязи. Туда, где он собирается из двух половин, попала грязь и пошла выработка. Как будто песком обработали.
В принципе, можно было промыть и обратно ставить...

[Logan]

после замены опорника следует ли делать сход-развал ?

[ник 53]

Нет.
