Пропустил ещё один момент в отличиях совковых и европейских с подсветкой кнопок: нашенские неподсвечивающиеся на левой планке например кнопка пролистывания имеет треугольники замкнутые и залитые внутри, а европейский подсвечивающийся аналог имеет незамкнутые треугольники (и естественно незалитые) в виде двух полосок.
Кроме того, кнопка на дорестайле имеет полное название Source , а на подсвеченном рестайле сокращение SRC.
Визуально кнопка "i" на рестайле худосочная.
Ну и конечно на дорестайле шнурок клаксона желтого цвета и металлическая клемма, а на рестайле зеленый шнурок с клеммой, закрытой в прозрачный мягкий кембрик.
Колодка на дорестайле (с кнопкой телефон) имеет 5 шнурков (включая клаксоновский), а на рестайле 7 (дополнены масса и + питание для подсветки светодиодов на плате кнопок). Ну и распиновка их разная. Их схемы уже в теме были.

Сегодня поменял питание в тестере, прозвонил и проверил 4 провода, которые идут с 8-пиновой колодки на кнопку включения омывайки фар. В мануале разводку так и не нашёл.
Значится так:
2-я нога...зелёный провод и
3-я нога...черный провод ...это управление прыскалкой фар.
4-я нога...бордовый плюс и
5-я нога....чёрный минус ...это питание подсветки кнопки.
На ESP кнопку не лазил и не проверял, но там всё то же самое по проводке и цвету проводов.
Вот как бы и есть самая ближайшая точка, от которой можно тянуть к нижнему разъёму спирального провода (улитки) питание для подсветки кнопок.
Осталось только проверить: совпадают ножки в белой колодке, которая пристёгивается к низу улитки, с ножками, которые в серых 8-ми пиновых одинаковых колодках сидят (верхняя на улитке под подушкой, кнопки омывайки, кнопки ESP и т.п.).
Если совпадёт, то без проблем можно три или две недостающих ножки под питание кнопок на руле, всунуть в подводящую нижнюю белую колодку, а с верхней серой колодке их уже посадить на подсветку....и дело в шляпе :-)
Если будет время на выходных, займусь этим делом, хотя, конечно, влом, т.к. через месяц будет на руках уже европейская улитка, под которую сверху придётся перетасовать ножки-пины.
Ступил.
В нижнюю колодку всё равно придётся доращивать проводкой и ножками.
Так что никуда не денешься, просто несколько подходов к снаряду придётся сделать.

Ещё отличия в надписях на кнопке SRC и кнопке "пролистывания" где стрелки залитые и нет.
Ведь если есть фото кнопок или они в упаковке под полиэтиленом, то глянцевость и матовость можно и не различить при предварительном заказе, а с этими отличиями уже как то более очевидно можно понять что за зверь перед нами.

Сообщение отредактировал Ozzy-Kiev - 14.9.2016, 1:06

[Ришат]

отлично, будем посмотреть, кнопки у меня(перелистывания) не залитые треугольники.
Еще раз, большое челоеческое спасибо!!!
PS: необходимый минимум профиля вроде заполнен, нет?

[Ozzy-Kiev]

да не за что.
эт не только вам, но и в общую копилку форумного мозга. так сказать для всех интересующихся.
профиль вроде гуд, только от куда вы так и не вставили.
просто сравните мои и свои данные и чего не хватает, дозаполните в своей учётной записи. Тогда например будет понятно кому-либо почему у вас что-то есть в той же самой комплектации Енота, а у другого нет. Просто для быстрого понимания и экономии времени без уточняющих вопросов, которые на форумах очень часто можно видеть.

Сообщение отредактировал Ozzy-Kiev - 26.8.2013, 16:21

[R@X@R]

Даже жаль расставаться со своими кнопками. Цвет очень приятный и не столь бытовой!

Я бы даже уточнил - не приятный, а солидный

Тоже свои продавал и тоска была .........
К сожалению, внтутренняя архитектура у них совершенно разная, и поменять корпуса не представляется возможным

Сообщение отредактировал R@X@R - 2.9.2013, 18:24

[zsedcxaqw]

Прозвонил на своем Комфорте 2010 года улитку. Она оказалась 14-пиновой. Получается, что на моем Ноуте евро-улитка, так?

Ребята, подскажите, что за свободный разъём под левым рулевым переключателем примотанный изолентой и на нем есть и (+) и (-)?
Замечательно, буду использовать для подсветки кнопок...

Сообщение отредактировал zsedcxaqw - 4.9.2013, 19:32

[Ozzy-Kiev]

Если европейка, то внизу должно быть ножек 8+6 а на верху 8+3.
2 провода наверху на подушку не всчёт, т.к. это на обоих есть.
Что за + и - не в курсе, ещё не лазил туда. А фоты можно?
Знаю что можно тянуть спокойно от подсветки кнопок на левой стойке (омывайка или ESP и т.п.).

[zsedcxaqw]

Да, по всей видимости европейка, внизу 8+6, наверху 8+3.
А разъём не на улитке.

[Ozzy-Kiev]

Всем спасибо за советы и подсказки, особенно axelroses'у!!!

Европейские кнопки были, установил. Потом достал европейскую улитку, поменял, всё гуд. Протащил питашку от кнопки омывайки. Всё засветилось...

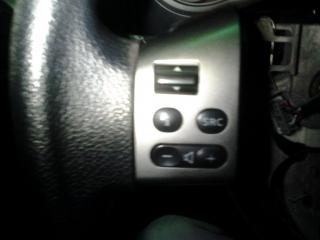

Левая панель (БК и шарманки):


Правая (КК):



Относительно лишней колодки. Она у меня стыкуется к ДУПР (связанного с ESP), который под улиткой сидит. Он белый, а два штекера, которые к улитке пристёгиваются - серый и жёлтый...


Улитки разные и отличия такие, какие я уже писал ранее, вплоть до разницы в цвете проводов и наличии ножек в той или иной колодке.



Сообщение отредактировал Ozzy-Kiev - 8.9.2013, 21:17

[mark92]

Здравствуйте! Нужна помощь по установке кнопок на руль!

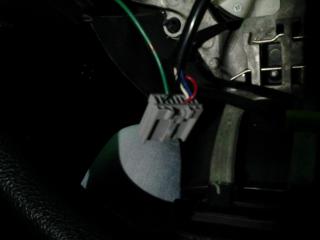

Самостоятельно начал ставить и не получается, фигня какая то происходит: от кнопок отходит 5 проводов ( 1- зеленый-на сигнал, 2-красный-как я понял на кнопку i, 3- черный, 4- синий, 5-белый) как я только их не подключал, выходит только одно, все команды работают только при нажатой кнопке i, и еще через кнопку srs-переключение режимов CD/AUX/FM можно тоже управлять борт компом. Машина стоит разобрана в гараже и делать не знаю чего???

Да и забыл совсем, магнитола у меня Clarion Штатная на один CD

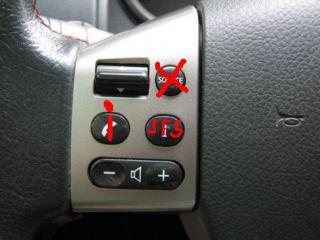

у меня на блоке кнопок такое расположение: регулировка звука, кнопка srs, кнопка i и джойстик переключения треков или FM

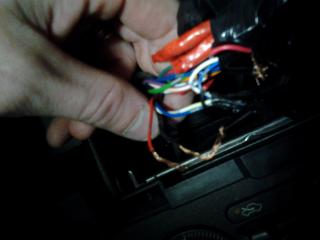

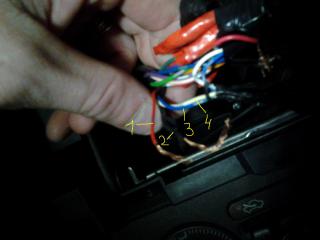

Если рассказывать все по порядку, то от шлейфа на руле к магнитоле подходит 4 провода( черный, синий, красный, белый)от магнитолы отходит красный №15 на шлейфе, синий № 6 и белый №16. Далее соединяю один красный работает кнопка i, а вот далее начинается фигня. Соединяю белые, затем синий и черный на массу к №20, и начинатся кутерьма - по отдельности работают кнопки i и srs и то только как бортовик, а вот остальные кнопки ни как не работают, если только не нажать кнопку i и совместно с ней любую другую кнопку, при этом переключается и бортовик и та функция которую нажал - Во как

кнопки остались в гараже, но они такие же как на фото по данной Вами ссылке, только нет кнопки телефона

на схеме красный провод на приборку идет, а к магнитоле только 3, а у меня почему то 4

Да я пробовал так подключать, потому как перед установкой уже находил данную схему

[Bud]

"Лишний провод" скорее всего идет на подсветку кнопок, (на втором рестайле это случается).

[R@X@R]

На подсветку кнопок идёт два провода.

[mark92]

такие кнопочки были, кнопка телефона отсутствовала

А, то есть красный провод, подходящий со стороны кнопок может быть лишним?

значит получается, что соединяю черный с красным № 15 на магнитоле и цепляю его на массу, белы с белым № 16 и синий с синим №6, так?

вот у меня такие



кнопки такие же, только магнитола 2 дин, сегодня все сфоткаю и выложу, а фото которые выше в теме, это взято с форума , просто хотел показать как у меня с расположением кнопок

[axelroses]

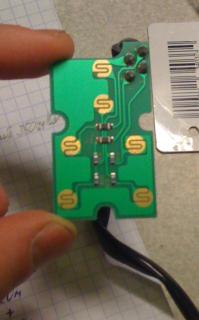

Возможно, помогут ФОТО из моего альбома...
У меня первые (заводские) кнопки были именно такие.

[Rinat]

На подсветку кнопок идёт два провода.

Резисторы подсвечивают?

[mark92]

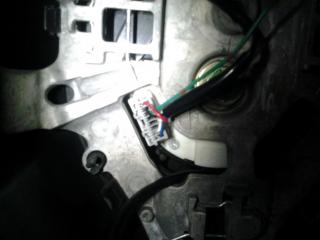

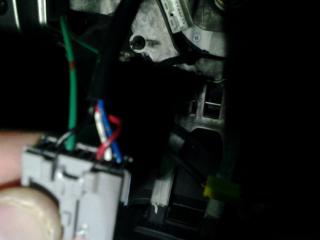

Вот фото. Простите за изображение, в гаражном кооперативе отключили свет, так что фоткал совместно с фонариком.






у меня комфорт комплектация, купил просто старые кнопки для удобства управления магнитолой, а до этого у меня их не было. Попробую все тестером прозвонить

[mark92]

Эврика Все подсоединил Все работает Всем спасибо большое за помошь.
Усли кому надо будет распиновку на магнитолу Clarion для подключения кнопок на руле в комфорт, пишите отвечу с фотками

[Николай108]

Поздно заметил тему.Недавно такая же была проблемма с кнопками и распиновкой разьемов,переставил провода и все заработало.Только у меня магнитола пролоджи DNU 2610, на ней отдельные провода идут на подключение кнопок ,соединил со штатным разьемом и все работает.
